Balkentheorie

Zeichnung eines Querschnittes und der neutralen Achse eines gebogenen Balkens der nur auf Biegung beansprucht wird.

Die Balkentheorie beschreibt das Verhalten von Balken unter Belastung. Sie ist ein Teilgebiet der technischen Mechanik, speziell der Festigkeitslehre, der Elastizitätslehre und der Statik. Häufig spricht man auch von der Biegetheorie des Balkens.

Sie wird in den Ingenieurwissenschaften Bauingenieurwesen und Maschinenbau entwickelt und angewendet.

Die Ausgangsgrößen sind neben dem Biegemoment auch Längs- und Querkräfte und Torsionsmomente, die Geometrie (evtl. über Länge veränderlicher Querschnitt, Lager-Stellen und -Art) und der Werkstoff (Elastizität und Grenzfestigkeit) des Balkens.

Die Balkentheorie wurde im Laufe der Zeit schrittweise verfeinert. Der Biegevorgang wurde dabei immer besser modelliert, die Handhabung der Theorie aber aufwendiger. In den meisten Anwendungen werden mit der Klassischen Biegelehre (Theorie I. Ordnung) ausreichend genaue Ergebnisse errechnet.

Grundzüge der Balkentheorie

Näherungsschritte

Allgemein unterscheidet man

Balkentheorie Erster Ordnung: Es wird näherungsweise am unverformten Balken ein Balkenelement betrachtet und die Kräfte und Momente bilanziert. Sie genügt in vielen Fällen. (i.A. Wenn die Knicklast unter 10 % der idealen Knickdrucklast ist als auch der betragsmäßig der maximale Rotationswinkel 0,1 nicht überschreitet, als auch die Vorverformungen vernachlässigbar sind.)
linearisierte Balkentheorie Zweiter Ordnung: Es wird am verformten Balken ein Balkenelement betrachtet, jedoch wird in der linearisierten Theorie II. Ordnung, das mathematische Modell linearisiert. Sie wird für Stabilitätsprobleme benötigt, sowie für große Durchbiegungen bei Neigungswinkeln bis ca. 20°.
Balkentheorie Dritter Ordnung: Es wird am verformten Balken ein Balkenelement betrachtet, und das mathematische Modell wird nicht linearisiert. Sie wird in Sonderfällen benötigt, bei sehr großen Durchbiegungen und Neigungswinkeln über ca. 20°.

In der Balkentheorie Zweiter Ordnung, können je nach Literatur auch nichtlineare Terme berücksichtigt werden, deshalb ist die Grenze zwischen Theorie II. und Theorie III.Ordnung nicht generell geregelt.

klassische Annahmen: die Bernoullischen Annahmen

→ Hauptartikel: Bernoullische Annahmen

Inhalt der Bernoullischen Annahmen ist:

Der Balken ist schlank: seine Länge ist wesentlich größer als seine Querschnitts abmessungen.
Balkenquerschnitte, die vor der Deformation senkrecht auf der Balkenachse standen, stehen auch nach der Deformation senkrecht auf der deformierten Balkenachse.
Querschnitte bleiben auch nach der Deformation in sich eben.
Die Biegeverformungen sind klein im Vergleich zur Länge des Balkens (Maximal in der Größe der Querschnittsabmessungen).
Der Balken besteht aus isotropem Material und folgt dem Hookschen Gesetz.

Man spricht bei der (näherungsweisen) Erfüllung dieser Voraussetzungen auch von einem Euler-Bernoulli-Balken. Dabei handelt es sich aber um Modellannahmen, die bei realen Balken nur mehr oder weniger genau erfüllt sind. In der wirklichen Welt gibt es keinen Balken, der diesem Modell genau entspricht.

Die Annahmen 2. u. 3 liegen i.A. nie bei belasteten Balken auf, jedoch wenn die Annahmen/Folgen 2. u. 3. in einer Näherung zulässig sind, liegt z.B. ein Balken vor, der unter dem Stichwort Timoshenko-Balken behandelt wird.

Bei Ausschließlicher Belastung in Längsrichtung, kann ein Stab in der Stabtheorie I.Ordnung zufolge eines Festigkeitskriteriums (zufolge Normalkraft und Biegung) versagen; in der Stabtheorie II.Ordnung ist dieses Festigkeitskriterium in der verformten Lage zu erfüllen und weiter ermöglicht sie auch eine Aussage über die Gefährdung ein Stabilitätsversagen durch seitliches Ausknicken (Knickstab). Des Weiteren man muss Bernoulli-Balken im Allgemeinen auch gegen Versagen gegen Querkraft nachweisen.

Des Weiteren haben Balken oft eine über seine ganze Länge konstanten Querschnittseigenschaften (konstanten Querschnitt, Elastizitätsmodul, ...), da diese oftmals herstellungstechnisch als auch rechnerisch einfacher zu handhaben sind.

Theorie Erster Ordnung: Statik

Die Klassische Theorie deckt sich im Wesentlichen mit der Theorie erster Ordnung, wobei mit Gleichgewichtsbedingungen an Querschnittsflächen des unverformten Balkens gearbeitet wird, deren ebenbleiben von der Theorie vorausgesetzt wird.

Statische Bestimmtheit

→ Hauptartikel: Statische Bestimmtheit

Statisch bestimmt gelagerter Balken

Bei statisch bestimmt gelagerten Balken lassen sich die Auflagerkräfte und Schnittgrößen aus den Gleichgewichtsbedingungen bestimmen. Bei statisch überbestimmen Balken sind zusätzlich zu den Gleichgewichtsbedingungen auch Verträglichkeitsbedingungen zu erfüllen um die Auflagerkräfte und Schnittgrößen bestimmen zu können. Im einfachsten Fall wird ein Balken anhand der Gleichung der Biegelinie, einer linearen inhomogenen Differentialgleichung, berechnet. Sie stellt einen Zusammenhang zwischen der Durchbiegung (in -Richtung) und der Querbelastungen (Streckenlast , Einzellast quer zum Träger, Einzelmoment...) als Funktion der Koordinate entlang der Balkenachse her.

$(EI(x)\,w''(x))''=q(x)$ .

Biegesteifigkeit

→ Hauptartikel: Biegesteifigkeit

Die Biegesteifigkeit gibt an, wie groß das Biegemoment im Verhältnis zur Krümmung ist. Für homogene Querschnitte ergibt sie sich als Produkt aus dem Elastizitätsmodul des Materials und dem geometrischen Flächenträgheitsmoment des gegebenen Querschnitts. Letzteres berechnet sich als

$I_{y}=\iint z^{2}{\rm {d}}A=\iint z^{2}{\rm {d}}y\,{\rm {d}}z\quad$ wobei und die orthogonalen Koordinaten vom Schwerpunkt weg gemessen sind.

Für einen Balken mit rechteckigem Querschnitt $b \cdot h$ (in - respektive -Richtung) ist

$I_{y}(x)=\int _{-h(x)/2}^{h(x)/2}\int _{-b(x)/2}^{b(x)/2}z^{2}{\rm {d}}y\,{\rm {d}}z={\left(h(x)\right)^{3}\cdot b(x) \over 12}$ .

Rand- und Übergangsbedingungen ergeben sich aus der Art der Auflager und bestehen aus kinematischen Randbedingungen und aus dynamischen (Kräfte und Momente betreffenden) Randbedingungen.

Für die dynamischen Randbedingungen ist relevant, welcher Zusammenhang zwischen der Durchbiegung und den Schnittlasten besteht, nämlich

Biegemoment:

$M(x)=-EI(x)\,w''(x)$

Querkraft:

$Q(x)=-(EI(x)\,w''(x))'$

Biegespannung

Das Biegemoment setzt sich aus Biegespannungen zusammen, dies sind in axialer Richtung wirkende Spannungen mit einer über den Stab veränderlichen Verteilung von Normalspannungen:

Im einfachsten Fall geht man in der Balkentheorie von der Bernoullitheorie aus, welche Ebenbleiben der Querschnitte voraussetzt in Kombination mit einem linear elastischen Materialverhalten, diese Vereinfachung führt zu der Formel:

$\sigma _{B}(x,y,z)=-{\frac {M_{z}(x)\cdot I_{y}+M_{y}\cdot I_{yz}}{I_{y}(x)\cdot I_{z}(x)-(I_{yz})^{2}}}\cdot y+{\frac {M_{y}(x)\cdot I_{z}(x)+M_{z}(x)\cdot I_{yz}}{I_{y}(x)\cdot I_{z}(x)-(I_{yz})^{2}}}\cdot z$

Falls das Deviationsmoment I_yz gleich Null ist folgt für den Spannungsanteil zufolge Biegung:

$\sigma _{B}(x,y,z)={\frac {M_{y}(x)}{I_{y}(x)}}z-{\frac {M_{z}(x)}{I_{z}(x)}}y$

Darin ist das Flächenträgheitsmoment des Querschnitts um die Achse, um die das Biegemoment dreht. Den Kennwert I/z beim maximalen (an der äußersten Faser des Querschnitts) nennt man auch Widerstandsmoment . Daraus folgt ein recht bekanntes Ergebnis: die Tragfähigkeit eines Balkens ist proportional zu $I/h\propto b\cdot h^{2}$ .

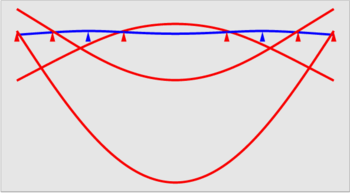

Verbiegung (stark überhöht) eines gleichmäßig belasteten Balkens für verschiedene Auflagerpositionen; blau: Lagerung in den Bessel-Punkten

Im Falle unsymmetrischer Querschnitte muss das Koordinatensystem in Richtung der Hauptträgheitsachsen gedreht werden, damit man die Biegung in beiden Richtungen getrennt voneinander berechnen kann. Beispiel: wenn ein L-Profil von oben belastet wird, biegt es sich im Allgemeinen direkt proportional auch zur Seite hin durch. Nur in Richtung einer der beliebigen Hauptträgheitsachse biegt sich ein Balken ausschließlich in Richtung der Belastung.

Wie stark sich ein Balken verbiegt, hängt ferner sehr stark von der Position der Auflager ab; bei gleichmäßiger Belastung q(x) =const erhält man aus der Differentialgleichung als optimale Lagerpositionen die Bessel-Punkte.

Die Biegespannung im Besonderen beschreibt die Kraft, welche auf den Querschnitt (z.B. eines Balkens) wirkt, der senkrecht zu seiner Ausdehnungsrichtung belastet wird.

Die Normalspannung im Balkenquerschnitt ist:

$\sigma (x,y,z)={\frac {N(x)}{A(x)}}-{\frac {M_{z}(x)\cdot I_{y}+M_{y}\cdot I_{yz}}{I_{y}(x)\cdot I_{z}(x)-(I_{yz})^{2}}}\cdot y+{\frac {M_{y}(x)\cdot I_{z}(x)+M_{z}(x)\cdot I_{yz}}{I_{y}(x)\cdot I_{z}(x)-(I_{yz})^{2}}}\cdot z$

Wenn die Deviationsmomente Null sind und man eine einfache Biegung in z-Richtung ohne Normalkraft hat folgt:

$\sigma (x,z)\,={\frac {M_{y}(x)}{I_{y}(x)}}\cdot z$

Ist das Moment M_y positiv, treten bei reiner Biegebeanspruchung durch M_y für > 0 Zug- und für < 0 Druckspannungen auf. Die betragsmäßig größte Spannung tritt bei reiner Biegebeanspruchung durch M_y demnach in der äußersten Faser $|z|_{\mathrm {max} }$ auf.

Das Widerstandsmoment ist ein reiner Querschnittswert gibt das Verhältnis vom angreifenden Moment zur zugehörigen Spannung $\sigma\,$ in der „kritischen“ Faser an

$W_{u}(x)={\frac {I_{y}(x)}{z_{\mathrm {max} }(x)}}\,,\quad W_{o}(x)={\frac {I_{y}(x)}{z_{\mathrm {min} }(x)}}$

Dabei beschreibt das Flächenträgheitsmoment. Für die maximale Biegespannung ergibt sich:

$|\sigma |_{\mathrm {max} }(x)={\frac {|M(x)|}{|W(x)|_{\mathrm {min} }}}$

Je größer der Betrag des Widerstandsmoment, desto kleiner ist der Betrag der Biegespannung in der Randfaser.

Balkenausschnitte, gebogen unter Biegemoment-Belastungen M

Beim Biegen eines Balkens werden seine auf der Zugseite liegenden Längsfasern (vorne im nebenstehenden Bild, linkes Teilbild) gedehnt und seine auf der Druckseite liegenden gestaucht (hinten im nebenstehenden Bild, linkes Teilbild). In den gedehnten Fasern entstehen Zugspannungen, in den gestauchten Druckspannungen. Der Spannungsverlauf von den außen maximalen Zug- zu den innen maximalen Druckspannungen ist i.d.R. nichtlinear, jedoch ist die lineare Verteilung eine häufige Annahme.

Bei relativ kleiner Biegung und keiner Normalkraft befindet sich die neutrale (spannungsfreie) Faser in der Mitte der Balkenhöhe. Die Zug- und die Druckspannungen in einer Querschnittsfläche sind betragsmäßig gleich groß, sofern keine Normalkraft vorliegt.

Biegelinie des Balkens

→ Hauptartikel: Biegelinie

Die Durchbiegung (Auslenkung) des Balkens an seiner Stelle ist mit folgender linearen Differentialgleichung beschreibbar:

$w''(x)=-{M_{y}(x) \over EI_{y}}\ .$ ^[1]

Sie ist abhängig von der Belastung durch das Biegemoment $M_{y}(x)$ , dem Flächenträgheitsmoment $I_{y}$ des Balkenquerschnitts und dem Elastizitätsmodul des Balkenmaterials (Index $_{y}$ : Biegung um die Querachse ). Durch die erste Integration folgt die Neigung nbsp; der Biegelinie aus ihrer Krümmung w'' :

$w'(x)=-{{\int _{0}^{x}M_{y}(\xi )\,\mathrm {d} \xi +C_{1}} \over {EI_{y}}}\ .$

Bei der zweiten Integration entsteht aus der Neigung der Biegelinie ihre Auslenkung :

$w(x)=-{{\int _{0}^{x}\int _{0}^{x}(M_{y}(\xi )\,\mathrm {d} \xi +C_{1})\,\mathrm {d} \xi +C_{2}} \over {EI_{y}}}\ .$

Balken auf 2 Stützen, mittige Kraft-Belastung (blau: Biegelinie)

Im Beispiel eines an seinen beiden Enden aufliegender Balken mit mittiger Einzellast (nebenstehendes Bild) hat der Verlauf des Biegemomentes eine Knickstelle. Die Integration wird in diesem Fall für den linken und den rechten Balkenteil üblicherweise^[2] getrennt durchgeführt. Der Zusammenschluss der beiden Ergebnisse zur stetig verlaufenden Biegelinie ergibt sich daraus, dass dort sowohl ihre Neigung als auch ihre Auslenkung für beide Teile gleich ist. Im Beispiel liegt Symmetrie (in der Biegelinie und Momentenlinie) vor. Die Integration zB. der Differentialgleichung für die linke Hälfte genügt. Diese Hälfte lässt sich auch als in der Mitte eingespannter und am anderen Ende mit der Kraft $P/2$ (durch das Auflager) belasteter Kragbalken ansehen.

Für $x\leq L/2$ gelten:

$M(x)=Px/2\ ,$

$w'(x)=-{Px^{2}/4+C_{1} \over EI_{y}}\ ,$ bei $x=L/2$ ist die Neigung $w'$ gleich Null^[3] → $C_{1}=-PL^{2}/16\ ,$

$w(x)=-{Px^{3}/12-P\cdot L^{2}x/16+C_{2} \over EI_{y}}\ ,$ bei x=0

ist die Auslenkung gleich Null → $C_{2}=0\ ,$

$w(x)={P(L^{2}x/16-x^{3}/12) \over EI_{y}}$ , bei $x=L/2$ ist die Auslenkung gleich ${P\cdot L^{3} \over 48\cdot EI_{y}}\ .$

Theorie Erster Ordnung: Dynamik

Bis hier wurde nur die Statik behandelt. Die Balkendynamik, etwa um Balkenschwingungen zu berechnen, basiert auf der Gleichung

$(EI(x)\,w''(x,t))''+b\,{\dot {w}}(x,t)+m\,{\ddot {w}}(x,t)=q(x,t)$

Das Problem hängt hier nicht nur vom Ort , sondern zusätzlich von der Zeit ab. Es kommen zwei weitere Parameter des Balkens hinzu, nämlich die Massenverteilung und die Strukturdämpfung . Wenn das Bauteil unter Wasser schwingt, beinhaltet auch die hydrodynamische Masse, und in kann man eine linearisierte Form der hydrodynamischen Dämpfung einbeziehen.

Theorie Zweiter Ordnung: Knickstab

Während bisher die Kräfte und Momente näherungsweise am unverformten Bauteil bilanziert wurden, ist es im Falle von Knickstäben erforderlich, ein Balkenelement im verformten Zustand zu betrachten. Knickstab-Berechnungen basieren auf der Gleichung

$(EI(x)\,w''(x))''+(N\,w'(x))'=q(x)$

und zwar im einfachsten Fall mit q=0 . Hinzu kommt die axial im Knickstab wirkende Druckkraft , die je nach Randbedingungen die Knicklast nicht überschreiten darf, damit der Stab nicht ausknickt.

Differenzialbeziehungen

In der schubweichen Balkentheorie Ⅱ. Ordnung gibt es unter den Bernoullischen Annahmen folgende Differentialgleichungen für die Queranteile:

${\frac {\mathrm {d} R(x)}{\mathrm {d} x}}=-q(x)$

${\frac {\mathrm {d} M(x)}{\mathrm {d} x}}=R(x)-N^{II}(x)\cdot \left[{\frac {\mathrm {d} w_{v}}{\mathrm {d} x}}+{\frac {\mathrm {d} w}{\mathrm {d} x}}\right]+m(x)$

${\frac {\mathrm {d} \varphi (x)}{\mathrm {d} x}}=-\left[{\frac {M(x)}{E\cdot I(x)}}+\kappa ^{e}(x)\right]$

${\frac {\mathrm {d} w(x)}{\mathrm {d} x}}=\varphi (x)+{\frac {V(x)}{G{\tilde {A}}(x)}}$

mit

der Laufkoordinate entlang der Balkenachse
dem Elastizitätsmodul
dem Schubmodul (Term tritt in der schubstarren Theorie nicht in den Differentialgleichungen auf)
dem Flächenträgheitsmoment
der Transversalkraft (in der Theorie I. Ordnung gilt $R(x)=V(x)$ )
der Querkraft
$N^{II}(x)$ die Normalkraft nach Theorie Theorie Ⅱ. Ordnung (in der Theorie I. Ordnung tritt dieser Term in der Differenzialgleichung nicht auf)
der Gleichlast (Querbelastung pro Längeneinheit)
dem Biegemoment
dem Steckemoment (Biegebelastung pro Längeneinheit)
$\varphi (x)$ der Verdrehung
$\kappa ^{e}(x)$ der eingeprägten Krümmung
der Durchbiegung zufolge Belastung
$w_{v}(x)$ der Durchbiegung zufolge Vorverformung
${\tilde {A}}(x)$ der Schubfläche (Term tritt in der schubstarren Theorie nicht auf).

Theorie Dritter Ordnung

Ein Anwendungsfall, bei dem Balkentheorie Dritter Ordnung nötig wird, ist z.B. das Verlegen von Offshore-Pipelines von einem Wasserfahrzeug aus in großen Wassertiefen, hier nur als ebener statischer Fall wiedergegeben. Ein sehr langer Rohrstrang hängt vom Fahrzeug zum Meeresboden herunter, ist gekrümmt wie ein Seil, jedoch biegesteif. Die nichtlineare Differentialgleichung lautet hier

$EI\,\varphi ''(s)-H\,\sin \varphi (s)+(ws-V)\cos \varphi (s)=0$

Die Koordinate heißt hier nicht mehr , sondern . Das ist die Bogenlänge entlang der Pipeline. ist die entlang der Pipeline konstante Horizontalkomponente der Schnittkraft (Horizontalzug) und wird dadurch beeinflusst, wie stark das Fahrzeug mit seinen Ankern und dem Tensioner an der Pipeline zieht, damit sie nicht durchsackt und bricht. Der Tensioner ist eine Vorrichtung aus zwei Raupenketten, die die Pipeline an Bord einspannt und sie unter Zugbelastung hält. ist das Gewicht pro Länge abzüglich Auftrieb. ist eine Rechengröße, die man sich als kleine Bodenauflagerkraft vorstellen kann. Die Geometrie wird durch den Neigungswinkel $\varphi$ beschrieben, der mit der Horizontalkoordinate x(s) und der Vertikalkoordinate z(s) in folgendem Zusammenhang steht:

${\frac {\partial x(s)}{\partial s}}=\cos \varphi (s)\qquad \qquad {\frac {\partial z(s)}{\partial s}}=\sin \varphi (s)$

Geschichte

Nach vorherigen vorwiegend gedanklichen Experimenten von Leonardo da Vinci wurde die Balkentheorie von Galileo Galilei begründet. Mit den Arbeiten von Claude Louis Marie Henri Navier wurde ein vorläufiger, klassische Balkentheorie genannter Abschluss erreicht.

„Väter“ der klassischen Biegetheorie von Leonardo da Vinci bis Navier:

Leonardo da Vinci (1452–1519) – Zugversuche an Drähten
Galileo Galilei (1564–1642) – Discorsi e Dimonstrazioni, atttenti alla Mecanica & Movimente locali: Zugfestigkeit von Marmorsäulen, Seilen und Drähten (erster Tag), Betrachtungen zur Bruchfestigkeit von Balken (zweiter Tag)
Edme Mariotte (1620–1684) – Lineare Verteilung der Faserdehnungen über Querschnitt, neutrale Faser in halber Höhe des doppeltsymmetrischen Balkenquerschnitts
Robert Hooke (1635–1703) – Proportionalität zwischen Dehnung und Spannung (Hookesches Gesetz)
Isaac Newton (1643–1727) – Gleichgewicht der Kräfte, Infinitesimalrechnung
Gottfried Wilhelm Leibniz (1646–1716) – Infinitesimalrechnung, Widerstandsmoment
Jakob Bernoulli (1655–1705) – Annahmen, die die Theorie vereinfachen: ebene und zur Balkenachse senkrechte Querschnittsfläche ist auch nach der Biegung eben und zur Balkenachse senkrecht
Leonhard Euler (1707–1783) – erster Versuch zur Behandlung eines statisch unbestimmten Systems (vierbeiniger Tisch), Untersuchung des Knickens von Stäben (Theorie zweiter Ordnung)
Charles Augustin de Coulomb (1736–1806) – erste durch die Infinitesimalrechnung zusammenhängende Darstellung der Balken-, Gewölbe- und Erddrucktheorie; Baustatik wird „wissenschaftlicher Gegenstand“
Johann Albert Eytelwein (1764–1849) – Lösung statisch unbestimmter Systeme: Durchlaufträger
Claude Louis Marie Henri Navier (1785–1836) – seine Arbeiten stellen die „Konstituierungsphase der Baustatik“ dar; er führt in seiner Technischen Biegetheorie die mathematisch-mechanische Analyse der elastischen Linie (Bernoulli, Euler) und die vornehmlich ingenieurmäßig orientierte Balkenstatik zusammen;
Georg Rebhann (1824–1892) – gab 1856 Formeln für den Biegespannungsnachweis von einfachsymmetrischen Querschnitten an.
