Tetraedergruppe

Ein reguläres Tetraeder, ein Beispiel eines Körpers mit voller Tetraeder-Symmetrie

Die Tetraedergruppe ist die Gruppe aller Symmetrieelemente (Punktgruppe) des regelmäßigen und homogenen Tetraeders (Dreieckspyramide, Vierflach). Sie ist isomorph zur symmetrischen Gruppe S_{4}. Das regelmäßige Tetraeder gehört zu den fünf Platonischen Körpern, den Körpern mit größtmöglicher Symmetrie. Es ist der einfachste dieser Körper und der einzige von ihnen, der nicht punktsymmetrisch ist. Das Tetraeder ist zu sich selbst dual und nimmt deshalb unter den fünf regulären Körpern eine Sonderstellung ein.

Ein (beliebiges) Tetraeder hat unter allen Polyedern die geringste Anzahl an Flächen, Ecken und Kanten. Es wird, weil einfach, auch Simplex des dreidimensionalen Raums genannt. Mit Tetraedern allein kann der (dreidimensionale) Raum nicht gefüllt werden („3D-Parkettierung“). In Kristallen tritt es im kubischen Kristallsystem auf.

Die Tetraedergruppe ist eine der 12 Gruppentypen mit 24 Symmetrieelementen, die keine abelschen Gruppen sind. In der Molekülphysik und Kristallographie kennzeichnet man die volle Gruppe des Tetraeders gemäß der Schoenflies-Symbolik der Punktgruppen und Raumgruppen mit dem Symbol T_d und die Tetraeder-Drehgruppe mit dem Symbol T.

Wie bei anderen geometrischen Körpern auch kann man den Symmetrietyp mit Symbolen der Schoenflies-Symbolik der Symmetrieelemente wie folgt unterscheiden: C_{n} (Rotation), \sigma (Spiegelung), S_{n} (Drehspiegelung) und i (Inversion oder Punktsymmetrie, die es beim Tetraeder nicht gibt). Mit dem Index n werden Zähligkeiten bei Rotation und Drehspiegelung unterschieden.

Aufteilung der Kugeloberfläche in Fundamentalbereiche nach Tetraeder-Symmetrie

Volle Tetraedergruppe

Alle 7 Achsen der Rotationssymmetrie eines regulären und homogenen Tetraeders
Tetrahedron with 2-fold rotational axes RK01.png
Drei 2-zählige Achsen
Tetrahedron with 3-fold rotational axes RK01.png
Vier 3-zählige Achsen


Spiegelsymmetrieebene und Drehspiegelsymmetrieachse mit Drehspiegelebene
Tetrahedron with reflection plane RK01.png
Eine von sechs Spiegelsymmetrieebenen
Tetrahedron with 4-fold rotation-reflection axis RK01.png
Eine von drei 4-zähligen Drehspiegelsymmetrieachsen mit Drehspiegelebene


Die Symmetrien des regulären und homogenen Tetraeders werden auch im Artikel Tetraeder erläutert. Die volle Tetraedergruppe besteht aus Drehungen, Spiegelungen und Drehspiegelungen, die das Tetraeder in sich überführen, und hat 24 Gruppenelemente. Die Gruppenordnung ist somit 24. Werden alle vier Ecken (oder alle vier Flächen) des Tetraeders durchnummeriert, so sind alle 24 möglichen Permutationen auch tatsächlich Symmetrieelemente des Tetraeders.

Ein solches Tetraeder besitzt insgesamt 7 Drehachsen (Achsen der Rotationssymmetrie), wie in der nebenstehenden Grafik dargestellt:

Das eingezeichnete Drahtgittermodell eines umhüllenden Würfels erleichtert die Zuordnung der Drehachsen eines Tetraeders zu denen eines Würfels.

Außerdem besitzt das Tetraeder folgende Symmetrien:

Die volle Tetraedergruppe ist isomorph zu einer Untergruppe der Würfelgruppe (Oktaedergruppe O_h), und zwar zur Würfel-Drehgruppe (Oktaeder-Drehgruppe O). Seltener wird diese Tatsache so ausgedrückt: Die Würfelgruppe ist eine Übergruppe der Tetraedergruppe.

Die Tetraedergruppe ist, wie bereits erwähnt, isomorph zur Gruppe der Permutationen von vier (beliebigen) unterschiedlichen Objekten, zur symmetrischen Gruppe mit dem Symbol S_{4} (das kein Schoenflies-Symbol ist). Verwenden wir die Nummern der vier Ecken der ersten Grafik des Tetraeders und ordnen die Symmetrieelemente in der zuvor gegebenen Reihenfolge (Drehungen, Spiegelungen, Drehspiegelungen), so ergibt das für die 24 Permutationen folgende Reihenfolge:

{\displaystyle T_{d}=\{1234,2143,3412,4321,1423,1342,3241,4213,4132,2431,2314,3124,} {\displaystyle \qquad \quad 1243,1324,1432,2134,4231,3214,4312,3421,4123,2341,3142,2413\}}.

Die 12 Drehungen in der ersten Zeile sind die geraden, die 12 Spiegelungen und Drehspiegelungen in der zweiten Zeile die ungeraden Permutationen.

Mit der Schoenflies-Symbolik der Elemente können die Elemente wie folgt symbolisiert werden:

{\displaystyle T_{d}=\{E,C_{2,1},C_{2,2},C_{2,3},C_{3,1},C_{3,1}^{2},C_{3,2},C_{3,2}^{2},C_{3,3},C_{3,3}^{2},C_{3,4},C_{3,4}^{2},} {\displaystyle \qquad \quad \sigma _{d,1},\sigma _{d,2},\sigma _{d,3},\sigma _{d,4},\sigma _{d,5},\sigma _{d,6},S_{4,1},S_{4,1}^{3},S_{4,2},S_{4,2}^{3},S_{4,3},S_{4,3}^{3}\}}.

Das Symbol E steht für das neutrale Element. Die Symbole C_{n} (Rotation), \sigma _{d} (Spiegelung) und S_{n} (Drehspiegelung) charakterisieren den Symmetrietyp. Der zweite Index nummeriert jeweils Elemente vom gleichen Typ durch. Zum Beispiel bedeutet {\displaystyle C_{3,1}} eine dreizählige Rotation und das erste Element dieses Typs. Eine Potenz, zum Beispiel {\displaystyle C_{3,1}^{2}}, bedeutet das Produkt (die Verknüpfung) des Elements {\displaystyle C_{3,1}} mit sich selbst, {\displaystyle S_{4,1}^{3}} die dritte Potenz des Elements {\displaystyle S_{4,1}}.

Die Reihenfolge der Elemente können wir frei wählen. Wir machen davon Gebrauch und ordnen nun die Spiegel- und Drehspiegelsymmetrien so um, dass die Reihenfolge analog zur Reihenfolge der Drehsymmetrien ist. Wir verknüpfen dazu jedes Element der ersten 12 Symmetrien mit dem Element der ersten Spiegelsymmetrie {\displaystyle \sigma _{d,1}} und verwenden die sich so ergebende Reihenfolge für die Verknüpfungstafel. Das 13. Element ist dann {\displaystyle E*\sigma _{d,1}=\sigma _{d,1}}, das 14. {\displaystyle C_{2,1}*\sigma _{d,1}=\sigma _{d,4}} usw.

Für die Interpretation der Verknüpfungstafel in Farbe ist es außerdem von Vorteil, die Elementsymbole in dieser neuen Reihenfolge mit Farben zu unterlegen. Dabei heben wir das neutrale Element E durch die Farbe Schwarz, das zweite hervorgehobene Spiegelsymmetrieelement {\displaystyle \sigma _{d,1}} durch die Farbe Weiß hervor:

{\displaystyle T_{d}=\{} {\displaystyle \color {white}E,} {\displaystyle C_{2,1},} {\displaystyle C_{2,2},} {\displaystyle C_{2,3},} {\displaystyle C_{3,1},} {\displaystyle C_{3,1}^{2},} {\displaystyle C_{3,2},} {\displaystyle C_{3,2}^{2},} {\displaystyle C_{3,3},} {\displaystyle C_{3,3}^{2},} {\displaystyle C_{3,4},} {\displaystyle C_{3,4}^{2},}

            {\displaystyle \sigma _{d,1},} {\displaystyle \sigma _{d,4},} {\displaystyle S_{4,1}^{3},} {\displaystyle S_{4,1},} {\displaystyle \sigma _{d,3},} {\displaystyle \sigma _{d,2},} {\displaystyle \sigma _{d,6},} {\displaystyle \sigma _{d,5},} {\displaystyle S_{4,2},} {\displaystyle S_{4,3}^{3},} {\displaystyle S_{4,2}^{3},} {\displaystyle S_{4,3}} \}.

Verknüpfungstafel

Mit einer Verknüpfungstafel oder Gruppentafel, in den Naturwissenschaften auch Gruppenmultiplikationstafel oder Gruppenmultiplikationstabelle genannt, wird das Verknüpfungsprodukt (Produkt) zweier Gruppenelemente in Gestalt einer Tabelle angeordnet. Dabei gilt die Vereinbarung, dass die in der ersten Zeile, der Kopfzeile, angeordnete Symmetrieoperation zuerst und dann die in der ersten Spalte, der Eingangsspalte, angeordnete Symmetrieoperation ausgeführt wird. Eine separate Titelzeile und Titelspalte, wie in den meisten relevanten Wikipedia-Artikeln praktiziert, ist nicht zwingend erforderlich, da sie redundant ist. Im Kreuzungspunkt von Zeile und Spalte steht das Produkt beider Elemente. Kommutieren alle Produkte (abelsche Gruppe), so ist die Tabelle (Verknüpfungstafel) symmetrisch bezüglich der Hauptdiagonalen, was bei der Tetraedergruppe aber nicht der Fall ist.

In der Grafik werden die Elemente der Tetraedergruppe durch Farbquadrate und entsprechend auch die Verknüpfungstafel in Farbe dargestellt, und zwar in der neuen Reihenfolge wie oben eingeführt. Die ersten 12 Symmetrieoperationen sind Drehungen (die zweizähligen zuerst).

Aus der Grafik Verknüpfungstafel lassen sich rein optisch folgende Schlüsse ziehen:

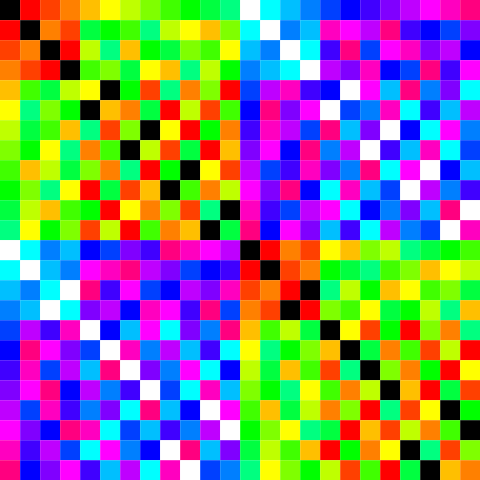

Verknüpfungstafel der Tetraedergruppe Td und der symmetrischen Gruppe S4 in Farbe. Das neutrale Element ist schwarz, das erste Spiegelsymmetrieelement weiß

Diese Schlussfolgerungen lassen sich im Prinzip aus jedem Typ von Verknüpfungstafeln ziehen, auch aus solchen mit Symbolen. Besonders offensichtlich werden sie aber nur in einer Verknüpfungstafel in Farbe, insbesondere dann, wenn für das neutrale Element die Farbe Schwarz gewählt wird. Um weitere Eigenschaften der Gruppe, insbesondere Klassen und alle Untergruppen aus der Verknüpfungstafel zu ermitteln, ist es bereits bei einer Gruppenordnung von 24 zweckmäßig, ein Computerprogramm zu verwenden.

Klassen

Die Elemente jeder beliebigen Gruppe werden nach Konjugationsklassen unterschieden, die in den Naturwissenschaften meist kurz Klassen genannt werden. Jedes Element gehört zu einer und nur einer Klasse. Bei Symmetrien einfacher geometrischer Körper ist die Zuordnung zu Klassen als Symmetrietyp (mehr oder weniger) „anschaulich“ (Drehspiegelsymmetrien ausgenommen). Bei abstrakten Gruppen höherer Ordnung ist ein Computerprogramm erforderlich, um die Klassen einer Gruppe zu ermitteln.

Die Anzahl der Klassen ist gleich der Anzahl der irreduziblen Darstellungen der Gruppe durch Matrizen, die für Anwendungen in der Physik besonders wichtig sind.

Die Tetraedergruppe besteht aus 5 Klassen. Die Anzahl der Klassen nennt man, analog zu Gruppenordnung, die Klassenordnung der Gruppe, die hier somit 5 ist. Das sind: Die triviale Klasse mit dem neutralen Element E, 3 Elemente vom Symmetrietyp C_{2} (Rotation), 8 Elemente vom Typ C_{3} (Rotation), 6 Elemente vom Typ \sigma _{d} (Spiegelung) und 6 Elemente vom Typ S_{4} (Drehspiegelung).

Untergruppen

Die volle Tetraedergruppe hat (die vollständige Gruppe nicht gezählt) 29 Untergruppen:

1 Triviale Gruppe {\displaystyle :\;\{E\}}
3 Zyklische Gruppen {\displaystyle C_{2}:\;\{E,C_{2,1}\},\{E,C_{2,2}\},\{E,C_{2,3}\}}
6 Diedergruppen {\displaystyle D_{1}:\;\{E,\sigma _{d,1}\},\{E,\sigma _{d,2}\},\{E,\sigma _{d,3}\},\{E,\sigma _{d,4}\},\{E,\sigma _{d,5}\},\{E,\sigma _{d,6}\}}
4 Zyklische Gruppen {\displaystyle C_{3}:\;\{E,C_{3,1},C_{3,1}^{2}\},\{E,C_{3,2},C_{3,2}^{2}\},\{E,C_{3,3},C_{3,3}^{2}\},\{E,C_{3,4},C_{3,4}^{2}\}}
1 Kleinsche Vierergruppe {\displaystyle V:\;\{E,C_{2,1},C_{2,2},C_{2,3}\}}
3 Diedergruppen {\displaystyle D_{2}:\;\{E,C_{2,1},\sigma _{d,1},\sigma _{d,4}\},\{E,C_{2,2},\sigma _{d,3},\sigma _{d,6}\},\{E,C_{2,3},\sigma _{d,2},\sigma _{d,5}\}}
3 Drehspiegelgruppen {\displaystyle S_{4}:\;\{E,C_{2,1},S_{4,1},S_{4,1}^{3}\},\{E,C_{2,2},S_{4,2},S_{4,2}^{3}\},\{E,C_{2,3},S_{4,3},S_{4,3}^{3}\}}
4 Diedergruppen {\displaystyle D_{3}:\;\{E,C_{3,1},C_{3,1}^{2},\sigma _{d,1},\sigma _{d,2},\sigma _{d,3}\},\{E,C_{3,2},C_{3,2}^{2},\sigma _{d,1},\sigma _{d,5},\sigma _{d,6}\},} {\displaystyle \qquad \qquad \qquad \qquad \quad \{E,C_{3,3},C_{3,3}^{2},\sigma _{d,3},\sigma _{d,4},\sigma _{d,5}\},\{E,C_{3,4},C_{3,4}^{2},\sigma _{d,2},\sigma _{d,4},\sigma _{d,6}\}}
3 Diedergruppen {\displaystyle D_{4}:\;\{E,C_{2,1},C_{2,2},C_{2,3},\sigma _{d,1},\sigma _{d,4},S_{4,1},S_{4,1}^{3}\},\{E,C_{2,1},C_{2,2},C_{2,3},\sigma _{d,2},\sigma _{d,5},S_{4,2},S_{4,2}^{3}\},} {\displaystyle \qquad \qquad \qquad \qquad \quad \{E,C_{2,1},C_{2,2},C_{2,3},\sigma _{d,3},\sigma _{d,6},S_{4,3},S_{4,3}^{3}\}}
1 Tetraeder-Drehgruppe {\displaystyle T:\;\{E,C_{2,1},C_{2,2},C_{2,3},C_{3,1},C_{3,1}^{2},C_{3,2},C_{3,2}^{2},C_{3,3},C_{3,3}^{2},C_{3,4},C_{3,4}^{2}\}}

Von diesen sind nur die triviale Untergruppe und die Kleinsche Vierergruppe vom Typ Normalteiler.

Körper mit voller Tetraeder-Symmetrie

Typ Name Bild Flächen Ecken Kanten
Platonischer Körper Tetraeder Tetrahedron 4 4 6
Archimedischer Körper Tetraederstumpf Truncated tetrahedron 8 12 18
Catalanischer Körper Triakistetraeder Triakis tetrahedron 12 8 18
Beinahe-Johnson-Körper Triakistetraederstumpf Truncated triakis tetrahedron.png 16 28 42
Tetrated dodecahedron Tetrated Dodecahedron.gif 28 28 54
Regulärer Sternkörper Tetrahemihexaeder Tetrahemihexahedron.png 7 6 12

Tetraeder-Drehgruppe

→ Hauptartikel: A4 (Gruppe)
Darstellung der Tetraeder-Drehgruppe als Zykel-Graph

Ein reguläres und homogenes Tetraeder besitzt 7 Rotationsachsen und ist invariant gegenüber 11 verschiedenen Rotationen um diese Achsen. Die Gruppe der Drehungen des Tetraeders, die Tetraeder-Drehgruppe T , besitzt folglich (das neutrale Element mitgezählt) 12 Elemente. Sie ist die einzige Untergruppe der Tetraedergruppe T_d der Ordnung 12. Die Verknüpfungstafel der Tetraeder-Drehgruppe ist identisch mit dem ersten 12x12-Block (mit den Farben Rot bis Grün) der Verknüpfungstafel der vollen Tetraedergruppe oben.

Die Tetraeder-Drehgruppe ist nicht abelsch. Sie ist isomorph zur alternierenden Gruppe A_{4}, die im Artikel A4 (Gruppe) beschrieben wird. Die Elemente werden dort durch fortlaufende Buchstaben, gegebenenfalls mit Indizes und Potenzen, symbolisiert:

{\displaystyle A_{4}=\left\{e,a,b,c,d_{1},d_{1}^{2},d_{2},d_{2}^{2},d_{3},d_{3}^{2},d_{4},d_{4}^{2}\right\}}.

In der Schoenflies-Symbolik der Elemente entspricht das den folgenden Elementen:

{\displaystyle T=\left\{E,C_{2,1},C_{2,2},C_{2,3},C_{3,1},C_{3,1}^{2},C_{3,2},C_{3,2}^{2},C_{3,3},C_{3,3}^{2},C_{3,4},C_{3,4}^{2}\right\}}.

Im Hauptartikel ist auch eine Grafik des Tetraeders und die Zuordnung der Gruppenelemente zu Permutationen (der vier Ecken des Tetraeders) dargestellt sowie die beiden prinzipiell verschiedenen Typen von Rotationsachsen (Kantenmitte zu Kantenmitte oder Ecke zu Flächenmitte). Außerdem werden zwei Arten der Verknüpfungstafeln dieser Gruppe wiedergegeben, eine, bei der die Elemente und ihre Produkte durch Buchstaben und Zahlen symbolisiert werden, und eine zweite durch Farbquadrate.

Die Grafik stellt die Elemente der Tetraeder-Drehgruppe als Zykel-Graph dar. Ausgangs- und Endpunkt aller Pfeile ist das neutrale Element. Die drei zweizähligen Rotationen (um Kantenmitten) werden als blaue Pfeile und die vier dreizähligen als rötliche Pfeile dargestellt. Die Einfärbung der Flächen der Tetraeder dient dabei lediglich der Veranschaulichung der Symmetrieoperationen, denn ein Tetraeder, dessen Seitenflächen so wie in der Grafik eingefärbt sind, besitzt keine Symmetrien.

Klassen

Die Tetraeder-Drehgruppe besteht aus 4 Klassen (alle vom Symmetrietyp Rotation). Das sind: Die triviale Klasse mit dem neutralen Element E, 3 Elemente vom Typ C_{2} (in der Grafik Zykel-Graph sind damit die drei oberen Tetraeder gemeint), 4 Elemente vom Typ C_{3} (die vier rechten unteren) und 4 Elemente vom Typ {\displaystyle C_{3}^{2}} (die vier linken unteren).

Untergruppen

Die Tetraeder-Drehgruppe hat (wieder die vollständige Gruppe nicht gezählt) 9 Untergruppen: Die triviale Untergruppe der Ordnung 1, drei der Ordnung 2, 4 der Ordnung 3 und eine der Ordnung 4. Welche Elemente zu welcher Untergruppe gehören, ist im Hauptartikel zu finden. Auch bei der Tetraeder-Drehgruppe sind nur die triviale Untergruppe und die Untergruppe der Ordnung 4 vom Typ Normalteiler.

Die Tetraeder-Drehgruppe hat keine Untergruppe der Ordnung 6, obwohl eine solche dem Satz von Lagrange (Ordnung der Untergruppe ist Teiler der Ordnung der Gruppe) nicht widersprechen würde.

Verwandter Gruppentyp

Ergänzend sei angemerkt, dass es eine Gruppe der oben erwähnten 12 nichtabelschen Gruppentypen der Ordnung 24 mit dem Schoenflies-Symbol T_h gibt. Diese hat 8 Klassen. Das sind: Die triviale Klasse mit dem neutralen Element, 4 Elemente vom Typ C_{3}, 4 Elemente vom Typ {\displaystyle C_{3}^{2}}, 3 Elemente vom Typ C_{2}, ein Element vom Typ i (Inversion), 4 Elemente vom Typ S_{6} (Drehspiegelung), 4 Elemente vom Typ {\displaystyle S_{6}^{5}} und 3 Elemente vom Typ {\displaystyle \sigma _{h}}(Spiegelung).
