Radiodrome

Die Radiodrome („Leitstrahlkurve“, v. lat. radius „Strahl“ und griech. dromos „Lauf, Rennen“), oder Hundekurve ist eine spezielle ebene Verfolgungskurve. Sie beschreibt die Bewegung eines Punktes, der einen anderen Punkt verfolgt. Beide Punkte bewegen sich dabei mit konstanter, aber nicht notwendigerweise gleicher Geschwindigkeit.

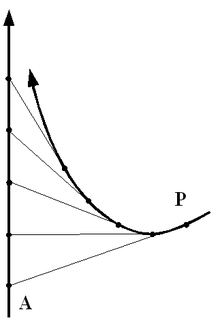

Konstruktionsprinzip der geraden Radiodrome, x und y positiv

Die „gerade Radiodrome“ beschreibt den einfachen Fall, in dem der Verfolgte sich auf einer Gerade bewegt. Pierre Bouguer beschrieb sie 1732 erstmals. Sie ist eine der Kurven, die mit dem Trivialnamen „Hundekurve“ bezeichnet werden, da sie von einem Hund beschrieben wird, der einen auf einer geraden Linie fliehenden Hasen verfolgt (soweit sich der Standort des Hundes nicht auf dieser Linie befindet). Pierre-Louis Moreau de Maupertuis erweiterte die Problematik bald darauf auf beliebige Leitkurven. Dies führte zur Definition der „allgemeinen Radiodrome“.

Die Kurve tritt typischerweise in Tracking-Problemen in der Robotik und dynamischen Simulationen auf (Verfolgungsprobleme).

Allgemeine Gleichung

Sei $A(t)=(A_{1}(t),A_{2}(t),A_{3}(t))$ die Bewegung des verfolgten Punktes und $P(t)=(P_{1}(t),P_{2}(t),P_{3}(t))$ die Verfolgerkurve. Dann hat man die Gleichung

${\frac {(P(t)-A(t)).{\dot {P}}(t)}{\parallel P(t)-A(t)\parallel }}=1$

für alle Zeitpunkte , wobei das Skalarprodukt bedeutet. Diese Gleichung ergibt sich aus der Gleichung

${\frac {(A(t)-P(t))}{\parallel A(t)-P(t)\parallel }}.{\frac {{\dot {P}}(t)}{\parallel {\dot {P}}(t)\parallel }}=1$ ,

welche beschreibt, dass die Tangente in P(t) parallel zur Geraden durch A(t) und P(t) ist (das Skalarprodukt sich also als Produkt der Längen der Vektoren ergibt) und der Bedingung $\parallel {\dot {P}}(t)\parallel =1$ .^[1]

Spezielle Radiodrome

Gerade Radiodrome

Bildungsgesetz: Sei $A_{0}$ der Startpunkt eines „Verfolgten“, und $P_{0}$ der Startpunkt eines „Verfolgers“.; Wandert der Punkt mit der Geschwindigkeit $v={\text{const.}}$ auf einer Geraden, und bewegt sich der Punkt mit der Geschwindigkeit $w={\text{const.}}$ immer in Richtung des Punktes , dann durchläuft eine Radiodrome.

Funktionsgleichung in kartesischen Koordinaten: Sei weiters das Geschwindigkeitsverhältnis $k={\frac {v}{w}}$ .; $A_{0}(0|0)$ im Ursprung, $P_{0}(1|0)$ auf der x-Achse, A bewege sich entlang der y-Achse. Dann bewegt sich auf der Kurve; $y(x)={\frac {1}{2}}\left({{1-x^{(1-k)}} \over (1-k)}-{{1-x^{(1+k)}} \over {(1+k)}}\right)\quad {\text{ für }}k\neq 1$; $y(x)={\frac {1}{4}}\cdot \left({x^{2}}-\ln {x^{2}}-1\right)\quad {\text{ für }}k=1$; Den zweiten Fall nennt man eigentliche Radiodrome. Sie stellt den einfachsten Spezialfall dar.

Herleitung

Für die Bewegung eines Punktes mit der Geschwindigkeit auf einem Funktionsgraphen gilt grundsätzlich: $w={\frac {\mathrm {d} s}{\mathrm {d} t}}={\frac {\sqrt {\mathrm {d} x^{2}+\mathrm {d} y^{2}}}{\mathrm {d} t}}={\frac {{\sqrt {1+{\frac {\mathrm {d} y^{2}}{\mathrm {d} x^{2}}}}}\cdot \mathrm {d} x}{\mathrm {d} t}}={\sqrt {1+y'^{2}}}\cdot {\dot {x}}.$ Da hier die Bewegung nach links verlaufen soll, also abnimmt, ist ${\frac {\mathrm {d} x}{\mathrm {d} t}}$ negativ. Soll w durch einen positiven Wert dargestellt werden, so verwendet man hier ${\dot {x}}=-{\frac {w}{\sqrt {1+y'^{2}}}},w=$ konstant.
Ebenfalls grundsätzlich gilt: ${\dot {y}}={\frac {\mathrm {d} y}{\mathrm {d} t}}={\frac {\mathrm {d} y}{\mathrm {d} x}}{\frac {\mathrm {d} x}{\mathrm {d} t}}=y'\cdot {\dot {x}}$ sowie $(y'{\dot {)}}={\frac {\mathrm {d} y'}{\mathrm {d} t}}={\frac {\mathrm {d} y'}{\mathrm {d} x}}{\frac {\mathrm {d} x}{\mathrm {d} t}}=y''\cdot {\dot {x}}$ .
Nun fährt mit der konstanten Geschwindigkeit auf der -Achse nach oben, hat also zum Zeitpunkt den Wert $A(0|v\cdot t)$ . Dann zeigt die Tangente an den gesuchten Graphen von P auf A, und man erhält die Tangentenbedingung ${\frac {\mathrm {d} y}{\mathrm {d} x}}={\frac {y-vt}{x}}$ . Das ergibt die Differentialgleichung: $y'\cdot x+v\cdot t=y$ .
Differentiation nach liefert $(y'{\dot {)}}\cdot x+y'\cdot {\dot {x}}+v={\dot {y}}$ . Mit dem unter 2. Gesagten ergibt sich daraus $y''\cdot {\dot {x}}\cdot x+y'\cdot {\dot {x}}+v=y'\cdot {\dot {x}}$ , was sich zu $y''\cdot {\dot {x}}\cdot x+v=0$ vereinfacht.
Ersetzt man nun ${\dot {x}}$ nach 1., erhält man $-y''\cdot {\frac {w}{\sqrt {1+y'^{2}}}}\cdot x+v=0$
Die Lösung gelingt mit Integration durch die Substitution somit . Daraus folgt $u'\cdot {\frac {w}{\sqrt {1+u^{2}}}}\cdot x=v$ und durch Trennung der Variablen zu ${\frac {\mathrm {d} u}{\sqrt {1+u^{2}}}}={\frac {k}{x}}\cdot \mathrm {d} x$ mit $k={\frac {v}{w}}$ .
Integrieren liefert $\operatorname {arsinh} (u)=k\cdot \ln x+C$ (siehe arsinh), sowie Rücksubstitution und Anwenden der Definitionsformel des sinh x, mit C₁ = e^C, zu: $y'={\frac {\mathrm {d} y}{\mathrm {d} x}}={\frac {1}{2}}\left[C_{1}\cdot x^{k}-{\frac {1}{C_{1}}}\cdot x^{-k}\right]$
Hierauf erneutes Integrieren, unter Berücksichtigung von C₂ liefert: $y={\frac {1}{2}}\left({\begin{matrix}\quad \\{\frac {C_{1}\cdot x^{(1+k)}}{(1+k)}}\\\quad \end{matrix}}-\left\lbrace {\begin{matrix}{\frac {x^{(1-k)}}{C_{1}\cdot (1-k)}}\\{\frac {\ln {x}}{C_{1}}}\end{matrix}}\right\rbrace \right)+C_{2}{\begin{cases}{k\neq 1}\\{k=1}\end{cases}}$
Einsetzen der Startwerte von bzw. liefern die Werte für C₁ und C₂.

E. W. Weisstein gibt in MathWorld eine geschlossene Parameterdarstellung.

Bemerkungen

$C_{1}>0$ , da $C_{1}=e^{C}$
Ist $w>v$ , also , so holt der Verfolger den Verfolgten ein, der Graph hat also dort einen Schnittpunkt mit der -Achse. Ist $w\leq v$ , also $k\geq 1$ , so wird nicht eingeholt, der Graph nähert sich also asymptotisch der -Achse.
Ist die Startrichtung nicht normal auf der Leitgeraden, so erhält man andere Randbedingungen. Der Tiefpunkt errechnet sich aus $y'=0$ .
Für eine allgemeine Lage der Leitgerade ist eine geeignete Koordinatentransformation vorzunehmen.

Beispiel

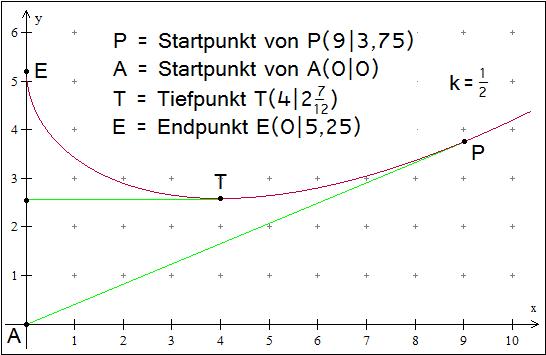

Beispiel Radiodrome

werde von mit doppelter Geschwindigkeit verfolgt, also $k=v/w=0{,}5$ . Legt man ein Koordinatensystem mit im Ursprung und -Achse in Bewegungsrichtung von an, senkrecht dazu durch also die -Achse, so möge sich gerade in $P(9|3{,}75)$ befinden. bewegt sich nun auf den Ursprung zu, die Tangente der Radiodrome hat also bei die Steigung $3{,}75/9=5/12$ . Dies eingesetzt in die Gleichung aus 7. liefert mit $x=9$ : ${\frac {5}{12}}={\frac {1}{2}}\left[C_{1}\cdot 9^{0{,}5}-{\frac {1}{C_{1}}}\cdot 9^{-0{,}5}\right]={\frac {1}{2}}\left[3\cdot C_{1}-{\frac {1}{3\cdot C_{1}}}\right]$ , was auf die quadratische Gleichung $C_{1}^{2}-{\frac {5}{18}}\cdot C_{1}-{\frac {1}{9}}$ mit den Lösungen $C_{1}={\frac {1}{2}}$ bzw. $-{\frac {2}{9}}$ führt, wobei nur die positive Lösung verwendbar ist (s. 1. Bemerkung). In die Gleichung für aus 8. eingesetzt erhält man: $y={\frac {1}{2}}\left({\frac {1}{3}}\cdot x\cdot {\sqrt {x}}-4\cdot {\sqrt {x}}\right)+C_{2}.$ Einsetzen von P(9|3,75) liefert C₂=5,25. Damit ergibt sich $y={\frac {1}{2}}\left({\frac {1}{3}}\cdot x\cdot {\sqrt {x}}-4\cdot {\sqrt {x}}\right)+5{,}25$ mit $y'={\frac {1}{2}}\left[{\frac {1}{2}}\cdot {\sqrt {x}}-{\frac {2}{\sqrt {x}}}\right]={\frac {1}{4\cdot {\sqrt {x}}}}\left(x-4\right).$ Bei x=4 und damit $y=2{\frac {7}{12}}$ hat der Graph einen Tiefpunkt, bei x=0 und damit $y=5{,}25$ holt Verfolger den Verfolgten ein. Auch die Länge des von zurückgelegten Weges lässt sich leicht berechnen: ${\sqrt {1+y'^{2}}}={\sqrt {1+{\frac {x^{2}-8x+16}{16x}}}}={\sqrt {\frac {x^{2}+8x+16}{16x}}}={\frac {1}{4\cdot {\sqrt {x}}}}(x+4)={\frac {\sqrt {x}}{4}}+{\frac {1}{\sqrt {x}}}$ mit der Stammfunktion $F(x)={\frac {x\cdot {\sqrt {x}}}{6}}+2\cdot {\sqrt {x}}$ . Der von von $x=9$ bis zum Tiefpunkt bei x=4 zurückgelegte Weg beträgt dann $F(9)-F(4)=5{\frac {1}{6}}$ . Die dort waagerechte Tangente zeigt auf und hat die Höhe $y=2{\frac {7}{12}}$ (s.o.), hat also den Weg $2{\frac {7}{12}}$ zurückgelegt, genau die Hälfte von $5{\frac {1}{6}}$ , da halb so schnell ist wie . Von $x=9$ bis x=0 legt den Weg $F(9)-F(0)=10{,}5$ zurück, die Hälfte, also $5{,}25$ , weshalb bei $A(0|5{,}25)$ von getroffen wird.

Eigenschaften

Die Verbindungslinie von entsprechenden und ist Tangente an die Radiodrome.
Offensichtlich ist nicht negativ für alle , falls der Startpunkt oberhalb der -Achse liegt.

Analyse des Geschwindigkeitsparameters

$k\geq 1$ :

Bei ist schneller als , Die Kurve nähert sich asymptotisch der -Achse: Der Verfolger ist langsamer und erreicht den Verfolgten nicht, noch kreuzt er seine Bahn.
Bei gleicher Geschwindigkeit () läuft der Verfolger in zunehmend gleichem Abstand hinter dem Verfolgten her: Die Kurve zeigt das Grenzwert-Verhalten einer „Traktrix“.

k<1 :

Es gibt genau einen Endpunkt des Graphen am linken Rand der Definitionsmenge. Der Verfolger ist schneller als der Verfolgte und erreicht jenen in endlicher Zeit. Wir nennen diesen Punkt „Treffpunkt“ oder „Fangpunkt“, die Kurve ist im Fangpunkt tatsächlich zu Ende.

Der Fall k=0 ist trivial, nämlich eine Gerade. Der Verfolger ist „unendlich“ schnell, oder der Verfolgte steht still.

Für rationales $k\neq 1$ degeneriert die Funktion zu einer algebraischen Kurve – sind beispielsweise $v,w\in \mathbb {N}$ , so ist diese Kurve vom Grad ${\tfrac {vw+w\max\{v,w\}}{ggt^{2}(v,w)}}\quad {\text{falls}}\ v\neq w$ .

Kreis-Radiodrome

Kreis-Radiodrome (rot), bei der der Verfolger den Verfolgten nach einem Umlauf einholt.

Bewegt sich der „Verfolgte“ auf einer Kreislinie und startet der „Verfolger“ im Mittelpunkt, so ergibt sich eine weitere Version.

Haben Verfolgter und Verfolger die gleiche Geschwindigkeit, so wird der Verfolgte „nach unendlicher Zeit“ eingeholt, d.h. der Abstand zwischen Verfolger und Verfolgtem konvergiert gegen 0.

Falls die Verfolgerkurve eine höhere Geschwindigkeit als die verfolgte Kurve hat, wird sie diese in endlicher Zeit einholen.

Falls die Verfolgerkurve geringere Geschwindigkeit als die verfolgte Kurve hat, wird sie sich einem Kreis mit kleinerem Durchmesser annähern.

Anmerkungen

↑ Die Verfolgerkurve soll konstante Geschwindigkeit haben und nach geeigneter Wahl der Einheiten kann man dann $\parallel {\dot {P}}(t)\parallel \equiv 1$ annehmen.
