Verstärker (Elektrotechnik)

Ein Verstärker ist eine elektronische Baugruppe mit mindestens einem aktiven Bauelement (meist einem Transistor, einem integriertem Operationsverstärker, vereinzelt auch einer Röhre), welche ein eingehendes Analogsignal so verarbeitet, dass die Ausgangsgröße größer wird als die Eingangsgröße. Dabei muss der Ausgang meist mehr Leistung abgeben können, als der Eingang aufnimmt. Die zusätzliche Leistung wird einer Energiequelle entnommen, also z.B. einer Batterie oder einem Netzteil. Verstärker gibt es sowohl für Gleichstrom bzw. Gleichspannung als auch für Wechselstrom bzw. Wechselspannung.

Wesentliches Kennzeichen ist in der Regel die Linearität: Eine Verdoppelung der Eingangsgröße muss zu einer Verdoppelung der Ausgangsgröße führen. Linearitätsabweichungen sind meist unerwünscht und werden als Verzerrungen bezeichnet. Dann werden auch Kombinationsfrequenzen erzeugt, die im Eingangssignal nicht enthalten sind und bei Audioverstärkern Klangverfälschungen hervorrufen. Für Sonderaufgaben kann statt des linearen Verhaltens beispielsweise ein logarithmisches oder radizierendes oder für gehörrichtige Lautstärke angepasstes Verhalten angebracht sein.

Kleinsignalverstärker mit bipolarem Transistor in Emitterschaltung mit Stromgegenkopplung. Ein- und Ausgangsgröße sind Wechselspannungen. Spannungsverstärkung v = Ua/Ue
Kleinsignalverstärker mit Operationsverstärker. Ein- und Ausgangsgröße sind Gleich- oder Wechselspannungen.

Übersicht

Ein von einer externen Quelle eingespeistes Signal wird durch einen Verstärker so geformt, dass der zeitliche Verlauf des Eingangssignals nachgebildet wird – nur mit höherer Leistung. Man kann dies anschaulich mit der Vergrößerungsfunktion eines Fotokopierers vergleichen – dieser vergrößert ebenfalls nicht das Original, sondern erzeugt lediglich ein größeres Abbild. Ein Verstärker erzeugt also ein „stärkeres Abbild“ eines schwachen Eingangssignals, indem er im Wesentlichen als elektrisch steuerbarer Widerstand arbeitet: Bei einem geringen Eingangssignal setzt er der Spannung aus der Energiequelle einen hohen Widerstand entgegen, so dass diese relativ stark abgeschwächt wird; bei höherem Eingangssignal stellt er einen geringeren Widerstand dar, so dass die Energie relativ ungehindert fließen kann.

Man unterscheidet zwischen einer Spannungs-Verstärkung aU und einer Strom-Verstärkung aI, letztere auch Puffer genannt, weil die Spannung im Eingang gleich der Spannung im Ausgang ist. Bei einer Dämpfung, eine negative Verstärkung, wird aU, kleiner 1 beziehungsweise kleiner 0 dB(v), was ein Filter auszeichnet, in dem bestimmte Frequenzbereiche abgeschwächt werden. Dafür ein typisches Beispiel: die Klang-Einstellung beim Audio-Vorverstärker.

Verstärken im Niederfrequenz-Bereich heißt zum Beispiel: Die geringe Spannung von wenigen Millivolt, die ein Mikrofon liefert, wird mit einem Kleinsignalverstärker auf einige Volt angehoben. Um einen Lautsprecher zu betreiben, benötigt man eine entsprechende Endstufe, welche die angebotene Tonfrequenzspannung auf den benötigten Wert verstärken und dabei als Großsignalverstärker auch ausreichend Strom liefern kann.

Verstärken im Hochfrequenzbereich heißt zum Beispiel: Im Empfänger wird eine sehr geringe Spannung von nur wenigen Mikrovolt, die von der Antenne kommt, in mehreren Stufen millionenfach heraufgesetzt, wobei im Regelfall gleichzeitig mit Hilfe von Schwingkreisen eine Frequenzauswahl erfolgt. In Sendeanlagen wird die geringe Leistung eines Oszillators in mehreren Verstärkerstufen auf bis zu einigen tausend Watt erhöht und über Antennen abgestrahlt. Die konkrete Leistung hängt vom Typ und Einsatzzweck der jeweiligen Sendeanlage ab.

Spannungsfolger setzen nicht die Spannung herauf, sondern den Strom, wobei die Eingangsspannung kaum belastet wird. Die Ausgangsspannung ist annähernd gleich der Eingangsspannung, sie „folgt“ der Eingangsspannung. Spannungsfolger werden in Endstufen, in Elektretmikrofonen und als Elektrometerverstärker eingesetzt.

Ferner unterscheidet man zwischen

Abgrenzung

Schaltverstärker haben nur zwei Zustände und werden in diesem Artikel nicht weiter behandelt. Wesentliches Kennzeichen ist, dass man mit geringer Leistung einen meist erheblich größeren Strom (oder Spannung) ein- und ausschalten kann. Damit ist oft auch eine Potentialtrennung verbunden, z.B. wenn Netzspannungen geschaltet werden.

Schaltverstärker können mit aktiven elektronischen Bauelementen (Transistoren, Thyristoren, Triacs, Halbleiterrelais) oder auch mit mechanischen Relais realisiert werden. Im Gegensatz zu Analogverstärkern besitzen sie oft eine Mitkopplung, die ein Hystereseverhalten verursacht. Sie arbeiten dann wie ein Schwellenwertschalter, insbesondere, um unexaktes Schaltverhalten zu vermeiden und Störsignale zu eliminieren.

Bestandteile

Verstärker einer HiFi-Anlage, Gehäuse geöffnet, rechts oben Ringkerntrafo, links davon Kühlblech mit Transistoren und Kühlschlitze

Das eigentliche verstärkende Bauelement in Verstärkern ist ein sogenanntes aktives elektronisches Bauelement. Hierunter fallen u. a. Transistoren und Elektronenröhren, aber auch Transduktoren (Magnetverstärker). In der Hochfrequenztechnik kommen auch Maser, IMPATT-Dioden oder Tunneldioden zum Einsatz. Als besonders rauscharme Verstärker werden in der Messtechnik in einigen wenigen Fällen auch SQUIDs eingesetzt. Kennzeichen dieser Bauelemente ist die Steuerbarkeit eines großen Ausgangsstromes bzw. einer großen Ausgangsspannung/ -leistung mit einem kleineren Eingangssignal.

Ferner erfordert ein Verstärker neben diesen aktiven Bauelementen eine Vielzahl passiver Bauelemente, die u.a. der Energieversorgung, der Stabilisierung der Parameter, der Impedanzanpassung oder dem Schutz dienen. Dazu gehören Widerstände, Kondensatoren, Transformatoren bzw. Übertrager und Dioden.

Diskret aufgebaute Transistorverstärker werden zunehmend durch Operationsverstärker und integrierte Leistungsverstärker abgelöst, die fast die gesamte Verstärkerschaltung enthalten und nur wenige externe Bauelemente zum Betrieb erfordern.

Klassifizierung von Audioverstärkern

Prinzipschaltbild eines Vollbrückenverstärkers

Die Verstärkung innerhalb eines möglichst breiten Frequenzbereiches, der durch die untere und die obere Grenzfrequenz gekennzeichnet ist, soll konstant sein. Dabei unterscheidet man folgende Betriebsarten bzw. Verstärker-Klassen:

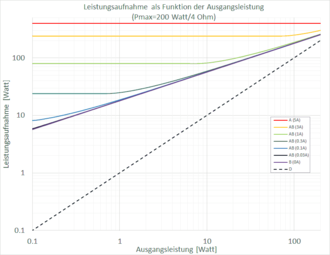

Leistungsaufnahme verschiedener (idealer) Gegentakt-Endverstärker

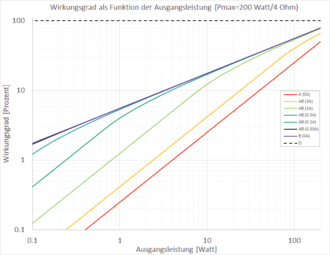

Wirkungsgrad verschiedener (idealer) Gegentakt-Endverstärker
Schaltbild für Klasse-E-Verstärker

Funktionsbeispiel

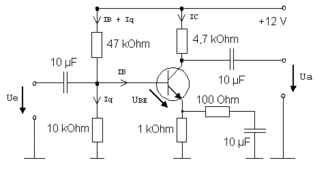

Kleinsignal-Breitbandverstärker mit bipolarem Transistor in Emitterschaltung mit Stromgegenkopplung
Selektiver Verstärker für etwa 3 MHz
Abhängigkeit der Verstärkung von der Erregerfrequenz und der Dämpfung des Schwingkreises

Die Funktion eines Verstärkers wird nachfolgend am Beispiel einer Kleinsignal-Transistor-Verstärkerstufe beschrieben.

Die Verstärkung eines Transistors ist in Emitterschaltung besonders groß und – wenn keine hohe Leistung gefordert wird – genügt bei A-Betrieb ein Kollektorstrom von um 1 mA. Mit einer Stromgegenkopplung kann man erreichen, dass der gewählte Arbeitspunkt auch bei Exemplarstreuungen der Transistorparameter eingehalten wird und fast temperaturunabhängig ist. Dazu soll der Spannungsabfall am 1-kΩ-Widerstand zwischen Emitter und Masse (das sind die untersten Symbole, die an 0 V angeschlossen werden) etwa 1 V betragen, denn UBE kann – abhängig von Exemplar und Temperatur – um etwa 0,06 V schwanken.

Im Bild wird die Basisspannung mit einem Spannungsteiler festgelegt auf

U_{B}={\frac  {12\,{\mathrm  {V}}\cdot 10\,{\mathrm  {k}}\Omega }{10\,{\mathrm  {k}}\Omega +47\,{\mathrm  {k}}\Omega }}=2{,}1\,{\mathrm  {V}}

Der Querstrom Iq des Spannungsteilers soll groß sein gegenüber dem Basisstrom IB. Diese Forderung ist erfüllt, denn bei üblichen Transistoren gilt IC/IB ≥ 100. Bei Silizium-Transistoren gilt UBE = 0,6 V, deshalb liegen am Emitterwiderstand etwa 1,5 V und es fließt 1,5 mA Kollektorstrom.

Die zu verstärkende Spannung von wenigen Millivolt wird über einen Kondensator mit geringer Impedanz auf die Basis geleitet und mit vergrößerter Amplitude am Kollektor abgegriffen.

Die nebenstehende obere Schaltung verstärkt unterschiedslos alle Frequenzen zwischen etwa 150 Hz und 20 MHz, die untere nur einen eng begrenzten Bereich. Der Vergleich der Bilder zeigt, dass dies in erster Linie durch die Art des Kollektorwiderstandes festgelegt wird:

Beide Verstärker sind bei Gleichstrom mit dem Emitterwiderstand 1 kΩ gegengekoppelt, der für einen stabilen Arbeitspunkt des Transistors sorgt. Angenommen, UBE sinkt temperaturbedingt um 40 mV, dann steigt die Spannung am Emitterwiderstand auf 1,54 V und der geplante Kollektorstrom vergrößert sich so geringfügig, dass sich keine nennenswerten Auswirkungen auf Verstärkung oder Klirrfaktor ergeben. Ohne diese Gegenkopplung könnte der Arbeitspunkt in den Sättigungsbereich kommen, wo sich beides drastisch ändert.

Diese erwünschte und notwendige Gleichstrom-Gegenkopplung verringert aber auch den Verstärkungsfaktor für Wechselspannung bei der oberen Schaltung auf den sehr geringen Wert 4,7, der sich aus dem Quotienten von Kollektor- und Emitterwiderstand ergibt. Das lässt sich durch eine parallel geschaltete Reihenschaltung aus 100 Ω und 10 μF umgehen. Der Kondensator bestimmt nun die untere Grenzfrequenz. Wenn die Impedanz des Kondensators ausreichend gering ist (bei der oberen Schaltung z.B. bei Frequenzen im kHz-Bereich), errechnet sich die Verstärkung nun aus dem Quotienten von Kollektor- und dem bei Wechselspannung wirksamen Emitterwiderstand (Parallelschaltung 1 kOhm und 100 Ohm) und steigt auf den Wert 4700/91 = 52.

Wenn man auf den 100-Ω-Widerstand verzichtet und den 10-μF-Kondensator unmittelbar vom Emitter nach Masse legt, steigt die Verstärkung aber nicht unbegrenzt, sondern auf etwa 200 – das ist durch interne Rückwirkungen im Transistor begrenzt. Dafür handelt man sich aber hörbare Verzerrungen ein, da die nichtlineare Kennlinie des Transistors nicht mehr durch Gegenkopplung linearisiert wird.

Kenngrößen analoger Verstärker

Die Leistung am Ausgang von Verstärkern reicht von wenigen μW in Hörgeräten bis zu mehreren hundert Kilowatt in Endstufen von amplitudenmodulierten Rundfunksendern auf Mittelwelle und Kurzwelle. Verstärker sind für eine bestimmte Lastimpedanz (4…8 Ohm bei Audioverstärkern) bzw. im Falle von Schaltverstärkern für einen maximalen Ausgangsstrom und eine maximale Ausgangsspannung spezifiziert.

Der Verstärkungsfaktor (kurz: die Verstärkung) gibt das Verhältnis zwischen Ein- und Ausgangsgröße (Spannung, Strom oder Leistung) an. Er wird durch einen Faktor oder logarithmisch (in Dezibel) angegeben.

Störabstand

Störungen beim Verstärken von analogen Signalen sind das Rauschen (siehe auch: Signal-Rausch-Verhältnis) sowie Fremdspannungen, wie Reste der versorgenden Netzwechselspannung. Sie werden durch den Störabstand oder den Fremdspannungsabstand beschrieben und meistens in Dezibel in Bezug auf Vollaussteuerung des Verstärkers angegeben.

Die elektromagnetische Verträglichkeit (EMV) beschreibt u.a. die Empfindlichkeit eines Verstärkers gegenüber externen elektromagnetischen Feldern (z.B. von Rundfunksendern, Schaltfunken oder Mobiltelefonen).

Verzerrungen

Man unterscheidet lineare und nichtlineare Verzerrungen.

Bei Klasse-D-Verstärkern treten zusätzlich auch Quantisierungsfehler auf. Außerdem können bei diesen entsprechend dem Nyquist-Shannon-Abtasttheorem auch Fehler auf Grund zu geringer Abtast- bzw. Arbeitsfrequenz auftreten (Aliasing, Sub-Harmonische).

Übernahmeverzerrung im Bereich des Nulldurchganges bei einer Klasse-B-Verstärkerstufe

Nichtlineare Verzerrungen treten bei Übersteuerung (Überschreiten der maximalen Amplitude der Ausgangsspannung) oder bei Klasse-B-Verstärkern durch die sogenannten Übernahmeverzerrungen auf. Diese entstehen durch nicht ausreichend schnelle Stromfluss-Übernahme der beiden abwechselnd leitenden Ausgangsstufen.

An Mess- und Audioverstärker werden besonders hohe Anforderungen an den Rausch- und Störabstand, die Stabilität und den Frequenzgang gestellt.

Bei Audioverstärkern muss nicht nur für einen großen Frequenzbereich, der den Hörbereich einschließen soll, für einen linearen Frequenzgang und für geringe Verzerrungen (Klirrfaktor) des Signals gesorgt werden, sondern es ist auch ein möglichst kleiner Innenwiderstand, eine kurze Anstiegszeit, Impulstreue und Kanaltrennung erforderlich.

Gegenkopplung

Hauptartikel: Negative Rückkopplung

Unter Gegenkopplung versteht man die phasenrichtige Rückführung eines Teiles des Ausgangssignales auf den Eingang des Verstärkers mit dem Ziel, die Verstärkung zu verringern. Den Nachteil der verringerten Ausgangsleistung kann man durch zusätzliche Verstärkerstufen einfach kompensieren. Die Vorteile lassen sich aber auf keine andere Art erzielen:

Es gibt zwei unterschiedliche Vorgehensweisen:

Eine starke Gegenkopplung erfordert aufgrund der verringerten Verstärkung eine höhere Anzahl von Verstärkerstufen. Weil Elektronenröhren deutlich teurer (~10 € pro Stück) und voluminöser sind als Transistoren (~0,1 € bei Einzeltransistoren, ~0,001 € in Operationsverstärkern), verwendet man Gegenkopplung in Röhrenverstärkern eher sparsam und akzeptiert die geringe Wiedergabetreue. Hinzu kommt, dass der Ausgangsübertrager in der Nähe der Eigenresonanzen seiner Wicklungen Phasenverschiebungen erzeugt, welche die Gegenkopplung in eine sehr störende Mitkopplung verwandeln können.

Die Halbleitertechnik bietet mit ihren geringeren Abmessungen und Bauteilpreisen sowie der Integrierbarkeit die Möglichkeit, die Schleifenverstärkung (beispielsweise in Operationsverstärkern) extrem zu erhöhen und mit sehr hohen Gegenkopplungsfaktoren eine Linearisierung ausgezeichneter Qualität zu erreichen.

Eine Gegenkopplung kann jedoch unter Umständen den Frequenzbereich und das Zeitverhalten eines Verstärkers negativ beeinflussen: Erreicht ein Impuls (einmaliger, ggf. steilflankiger Vorgang) den Eingang eines Verstärkers, erscheint erst nach einer bestimmten Zeit das Ausgangssignal; das Gegenkopplungssignal erreicht den Eingang noch später. Während dieses Zeitraumes hat die Gegenkopplung keine Wirkung, die Schleife ist „offen“. Dieses führt insbesondere bei hohen Gegenkopplungsfaktoren und unzureichendem Schaltungsdesign zu transienten Signalabweichungen (sog. „Überschwinger“ oder Einschwingverhalten), bis sich das Ausgangssignal beruhigt hat (engl. settling). Diese Abweichungen sind umso größer, je näher der Verstärker an seiner Instabilitätsgrenze arbeitet. Auch die Last beeinflusst das Phasenverhalten, weshalb Audioverstärker besonders betroffen sind, da die an ihnen betriebenen Lautsprecherboxen einen stark frequenzabhängigen Impedanzverlauf haben.

Elektronenröhren- und Transistorverstärker unterscheiden sich sowohl im Verhältnis zwischen gerad- und ungeradzahligen Oberwellen (Verzerrungsspektrum) als auch in den transienten Verzerrungen. Röhrenverstärker sind durch den weicheren Einsatz von Übersteuerungs-Verzerrungen (soft clipping) charakterisiert, der gegenüber Transistorverstärkern höhere Quellwiderstand führt aber zu einer schlechteren Impulstreue, weil die Lautsprecher-Eigenresonanzen kaum gedämpft werden. Der Ausgangsübertrager sorgt mit seiner unvermeidlichen Streuinduktivität für eine geringe Bandbreite.

Audio-Transistorverstärker weisen dagegen unangenehmere Verzerrungen bei Übersteuerung auf. Übernahmeverzerrungen lassen sich durch erhöhten Ruhestrom und ausreichend schnelle Transistoren vermeiden.

Einsatzgebiete

Verstärker einer HiFi-Anlage

Verstärker kommen in nahezu allen Bereichen der Elektrotechnik und Elektronik zum Einsatz.

Beispiele sind die Nachrichtentechnik, die Unterhaltungselektronik (Effektgeräte, elektronische Musikinstrumente, Synthesizer, Audioverstärker, Mikrofonverstärker), Messverstärker, Verstärker zur Ansteuerung von Aktoren (Motoren, Piezoelemente, Zugmagnete). In der Nachrichtentechnik werden sie englisch auch Repeater genannt.

In Festplatten und Tonbandgeräten arbeiten Verstärker beim Lesen und Schreiben mittels Magnetkopf. In Glasfasernetzen und CD- und DVD-Spielern sind elektrische Verstärker zum Betrieb von Laserdioden und zur Verstärkung der Signale von Fotodioden erforderlich.

CD- und DVD-Laufwerke besitzen zusätzlich analoge Verstärker zum Betreiben der Galvanometer-Antriebe zur Positionsregelung des optischen Kopfes zum Lesen/Brennen.

In Mobiltelefonen, Radios, Satelliten und Rundfunksendern sind Hochfrequenzverstärker zum Senden und Empfangen von Funkwellen erforderlich.

Schaltverstärker arbeiten z. B. zum Betrieb der Signallampen und der Fensterheber in Kraftfahrzeugen oder auch in Stromstoßschaltungen und Tasterschaltungen. Sie treiben Zugmagnete und Magnetventile in Automatisierungsanlagen und Maschinen.
