Blindleistung

Blindleistung ist ein Begriff der Elektrotechnik. Sie tritt auf, wenn elektrische Energie über Wechselstrom transportiert wird, wie üblicherweise im Stromnetz zwischen Kraftwerk und Verbraucher. Anstatt die elektrische Energie beispielsweise als Wärme oder Bewegungsenergie abzugeben, wird von manchen Elektrogeräten kurzzeitig Energie gespeichert und wieder ins Netz zurückgespeist. So „pendelt“ im Netz elektrische Energie zwischen Erzeuger und Verbraucher. Diese bedingt einen zusätzlichen Blindstrom; die damit verbundene Leistung heißt Blindleistung. Sie ist weitgehend unerwünscht.

Die Hauptverursacher der Blindleistung im Wechselstromnetz sind in Verbrauchern enthaltene Spulen und Kondensatoren. Diese bauen in jeder Netz-Halbschwingung ein magnetisches oder elektrisches Feld auf und wieder ab. Dabei wird im magnetischen Feld gespeicherte elektrische Energie nach der Vorzeichenumkehr der Spannung ins Netz zurückgespeist; entsprechendes gilt beim elektrischen Feld nach der Vorzeichenumkehr der Stromstärke. Diese Art von Blindleistung ist mit einer Phasenverschiebung zwischen Spannung und Stromstärke verbunden. Sie kann durch besondere Betriebsmittel reduziert (kompensiert) werden.

Neben dieser Verschiebungsblindleistung gibt es Verzerrungsblindleistung, wenn die Stromstärke nicht sinusförmig ist.

Die beim Verbraucher „tatsächlich etwas bewirkende“ elektrische Leistung heißt Wirkleistung.

Elektrizitätsversorger berechnen Privathaushalten nur die Wirkenergie, die Blindenergie nicht.

Festlegungen

Der Artikel verwendet für die Richtungsfestlegung das in der Elektrotechnik weitgehend übliche Verbraucherzählpfeilsystem.

Bei Gleichgrößen wird die elektrische Leistung $P=U\cdot I$ aus Spannung und Stromstärke definiert.

Bei Wechselgrößen wird entsprechend der Augenblickswert der Leistung $p=u\cdot i$ aus den Augenblickswerten der Spannung und der Stromstärke definiert. Anstelle der Augenblickswerte werden möglichst durch Mittelwertbildung (Integration) gewonnene, in stationären Vorgängen konstante Größen verwendet:

die Effektivwerte der Spannung $U=\sqrt{\,\overline {u^2}\;}$ und der Stromstärke $I=\sqrt{\,\overline {i^2}\;}$
drei Leistungsangaben
- die Wirkleistung $P={\overline {\,p\,}}={\overline {u\;i\,}}$
- die Scheinleistung $S=U \cdot I$
- die Gesamtblindleistung $Q_{\mathrm{tot}}=\sqrt{S^2-P^2}$

Diese Definitionen gelten gemäß Normung allgemein.

Die Einheit der Leistung ist das Watt (Einheitenzeichen W). In der elektrischen Energietechnik werden gemäß derselben Normen – auch in DIN 1301-2 („Einheiten“) – vorwiegend für die Scheinleistung das Voltampere (Einheitenzeichen VA) und für die Blindleistung das Var (Einheitenzeichen var) benutzt; dabei gilt $1\ \mathrm {var} =1\ \mathrm {VA} =1\ \mathrm {W}$ .

Für das Versorgungsnetz sind weitere Festlegungen in DIN 40108 und DIN 40110-2 zu beachten.

Sinusförmige Spannungen und Ströme

Verschiebungsblindleistung

Für die Anwendung im Energieversorgungsnetz sind und Wechselgrößen mit derselben Grundfrequenz. Wenn sie außerdem beide sinusförmig sind mit $u={\hat {u}}\sin \omega t$ und $i={\hat {\imath }}\sin(\omega t-\varphi )$ , dabei möglicherweise um den Phasenverschiebungswinkel $\varphi$ verschoben, sowie mit den Amplituden ${\hat {u}}={\sqrt {2}}\;U$ und ${\hat {\imath }}={\sqrt {2}}\;I$ , gilt gemäß der Herleitung der Wirkleistung

$P=U\;I\ \cos \varphi$ .

Durch die Phasenverschiebung entsteht eine Verschiebungsblindleistung. Zur ihrer Herleitung wird die Stromstärke mit einem Additionstheorem zerlegt in

Augenblickswerte der Leistung
Die vom Verbraucher aufgenommene Leistung (Kurve 1) setzt sich zusammen aus einem zur Wirkleistung beitragenden Anteil (Kurve 3) und einem Rest, der zur Blindleistung beiträgt (Kurve 2)

$i={\hat {\imath }}\sin(\omega t-\varphi )={\hat {\imath }}\sin \omega t\cos \varphi -{\hat {\imath }}\cos \omega t\sin \varphi$ .

Das stellt eine im Phasenwinkel mit der Spannung übereinstimmende Wirkstromstärke dar und eine dagegen um 90° versetzte Blindstromstärke. Damit ist der Augenblickswert der Leistung

$p=u\,i={\hat {u}}\,{\hat {\imath }}\sin ^{2}\omega t\cos \varphi -{\hat {u}}\,{\hat {\imath }}\sin \omega t\cos \omega t\sin \varphi$

und mit den Doppelwinkelfunktionen

$p={\frac {1}{2}}{\hat {u}}\,{\hat {\imath }}\cos \varphi \cdot (1-\cos 2\omega t)-{\frac {1}{2}}{\hat {u}}\,{\hat {\imath }}\sin \varphi \cdot \sin 2\omega t$ .

Diese Gleichung wird in nebenstehendem Diagramm aufgeschlüsselt. Kurve 2 zeigt den zweiten Summanden als eine Schwingung um die Höhe null, die damit im zeitlichen Mittel nichts zum Energiefluss beiträgt. Der Faktor ${\tfrac {1}{2}}{\hat {u}}\,{\hat {\imath }}\sin \varphi$ in diesem Summanden dient in Analogie zur Definition der Wirkleistung zur Definition der Verschiebungsblindleistung

$Q={\frac {1}{2}}{\hat {u}}\,{\hat {\imath }}\sin \varphi =U\;I\ \sin \varphi$ .

Wirk- und Blindleistung bzw. in Mittelwertform am Beispiel eines ohmsch-kapazitiven Verbrauchers mit $\varphi =-30^{\circ }$ ^[1]

Mittelwertdefinition Die gleichwertige Definition

$Q={\overline {ui'}}$ ,

aus welcher die zuerst angegebene folgt, bestimmt die Verschiebungsblindleistung als arithmetischen Mittelwert aus Momentanwerten des Sinusvorgangs. Darin steht (Grafik a) für die um $\pi/2$ vorlaufend verschobene Stromstärke. Für jeden Sinusvorgang mit , und der Periode folgt aus dem Mittelwert

$Q={\overline {ui'}}={\frac {2}{T}}\int _{0}^{\frac {T}{2}}ui'{\textrm {d}}t$

die oben angegebene Formel $Q=UI\sin \varphi$ .

Herleitung Die Augenblicksleistung eines einzelnen Widerstands lässt sich durch $ui=UI\cdot (i^{2}/I^{2})$ ausdrücken, die einer idealen Spule und die eines idealen Kondensators durch $ui=UI\cdot (i'i/I^{2})$ bzw. $ui=-UI\cdot (i'i/I^{2})$ . Beim Widerstand gibt das Produkt seine Wirkleistung an, bei der Spule und dem Kondensator bezeichnen bzw. $-UI$ deren Blindleistung .

Diese für die drei elementaren Schaltelemente gültige Vorüberlegung motiviert dazu, für die Augenblicksleistung $p=ui$ eines linearen passiven oder aktiven Zweipols den Zerlegungsansatz

$ui=P{\frac {i^{2}}{I^{2}}}+Q{\frac {i'i}{I^{2}}}$

zu erproben. Der orthogonale^[2] Zerlegungsansatz separiert die Augenblicksleistung eines Zweipols wie eine aus Widerstand und Induktivität gebildete Reihenersatzschaltung, daran erkennbar, dass die Stromstärke dem ohmschen (linken) und induktivem (rechten) Summanden gemeinsam ist.

Die Mittelung beider Seiten der Ansatzgleichung liefert die Wirkleistung des Zweipols $P={\overline {ui}}$ , wobei benutzt wird, dass die Mittelwerte der bei und stehenden Zeitfunktionen eins bzw. null betragen (Grafik b).

Ebenso ist die Blindleistung zu bestimmen. Dazu wird die Zerlegungsgleichung auf beiden Seiten mit $i'/i$ multipliziert, um die Zeitfunktion bei quadratisch in zu formulieren. Aus

$ui'=P{\frac {i'i}{I^{2}}}+Q{\frac {i'^{2}}{I^{2}}}$

folgt durch Mittelung

$Q={\overline {ui'}}$ ,

da jetzt die Zeitfunktion zu den Mittelwert null und die zu den Mittelwert eins hat. Die Definition gilt in allen vier Quadranten der --Ebene im Verbraucher- und Erzeugerzählpfeilsystem in gleicher Gestalt.

Die Gesamtblindleistung bei Sinusverläufen ergibt sich gemäß der Festlegung oben zu

$Q_{\mathrm {tot} }={\sqrt {S^{2}-P^{2}}}=U\;I\,{\sqrt {1-\cos ^{2}\varphi }}=U\;I\,|{\sin \varphi }|$ .

Wenn keine Verwechselung möglich ist, heißt die Verschiebungsblindleistung allein Blindleistung mit $|Q|=Q_\text{tot }$ .

Die beiden möglichen Vorzeichen von kennzeichnen zwei Arten von phasenverschiebenden passiven Zweipolen (Verbrauchern):

Induktiver Verbraucher: Die Stromstärke eilt der Spannung nach	$0^{\circ }<\varphi <90^{\circ }$
Kapazitiver Verbraucher: Die Stromstärke eilt der Spannung voraus	$0^{\circ }>\varphi >-90^{\circ }$

Bei der Zusammenschaltung zweier aktiver Zweipole kann sich der Phasenverschiebungswinkel auch im Bereich von −180° bis +180° bewegen. Beispielsweise arbeitet die Synchronmaschine eines Pumpspeicherkraftwerks im Turbinenbetrieb als Generator $(P<0)$ oder im Pumpbetrieb als Motor $(P>0)$ . In beiden Fällen kann die Maschine nach Bedarf kapazitiv $(Q<0)$ oder induktiv $(Q>0)$ wirkend eingesetzt werden (Vierquadrantenbetrieb). Am Verknüpfungspunkt mit dem Netz ist der vollständige Bereich des Phasenverschiebungswinkels zu messen.

In der Elektrotechnik ist es üblich, die Wechselstromrechnung (also das Rechnen mit sinusförmigen Wechselgrößen) mit Hilfe von Zeigern in der komplexen Ebene durchzuführen, da dieses wesentlich einfacher ist als die Rechnung mit trigonometrischen Funktionen. Dann ist in der komplexen Wechselstromrechnung die Blindleistung der Imaginäranteil der komplexen elektrischen Leistung.

Ursache

Zeitlicher Verlauf von Spannung , Stromstärke

und Leistung bei rein ohmschem Verbraucher

Zeitlicher Verlauf von Spannung , Stromstärke

und Leistung bei rein induktivem Verbraucher

Bei ohmscher Belastung haben Spannung und Strom einen phasengleichen Verlauf, der Phasenverschiebungswinkel ist $\varphi=0$ . Die gesamte vom Erzeuger gelieferte Energie wird beim Verbraucher umgesetzt (z.B. als thermische oder chemische Energie).

Bei einem induktiven Verbraucher (z.B. Drosselspule, Transformator, Asynchronmotor) wird vom Erzeuger gelieferte Energie verwendet, um das magnetische Feld aufzubauen. Die Energie wird zunächst im Magnetfeld gespeichert, jedoch mit dem periodischen Wechsel im Vorzeichen der Spannung wird das Feld wieder abgebaut und die Energie ins Netz zurückgespeist. Bei rein induktiver Belastung läuft der Strom der Spannung um eine Viertelperiode nach, der Phasenverschiebungswinkel beträgt 90°. Das Produkt aus und befindet sich abwechselnd im positiven und negativen Bereich, wobei die Frequenz der Leistung die doppelte der Grundfrequenz ist. Wenn sich die Leistung im negativen Bereich befindet, bedeutet das, dass Energie in das Netz zurückgeliefert wird. Die Leistung schwankt um ihre mittlere Höhe null, was zeigt, dass Energie im Netz nur hin- und herpendelt. Sie erzeugt aber „blinden“ Stromfluss. Für diesen Fall ergibt sich

$Q=U\cdot I\cdot 1=S\,;\quad P=0$

Entsprechendes gilt auch für kapazitive Verbraucher (z.B. Kondensatormotoren, Erdkabel), die jedoch statt des magnetischen ein elektrisches Feld erzeugen, das eine Phasenverschiebung zwar in der anderen Richtung einstellt, aber sonst dasselbe liefert: Die zum Auf- und Abbau des Feldes pro Periode transportierte Energie stellt Blindleistung dar.

Zur Klarstellung: Wirkleistung steht für Energieverbrauch, bei dem elektrische Energie bezogen und meistens irreversibel in eine andere Energieform umgesetzt wird. Verschiebungsblindleistung steht dagegen für Energiebedarf, bei dem elektrische Energie bezogen, für einen Bruchteil einer Netzperiode gespeichert und dann wieder reversibel in das Netz eingespeist wird.

Die Blindleistung tritt in der Regel bei allen am Netz angekoppelten Komponenten und auch beim Leitungsnetz selbst auf. Da in einem Stromkreis im Prinzip immer die drei passiven linearen Eigenschaften Kapazität, Induktivität und ohmscher Widerstand entweder in diskreten Bauelementen oder als „Leitungsbelag“ vorhanden sind, liegt in einem Wechselstrom-Versorgungsnetz praktisch immer eine Blindleistungsbelastung vor.

Belastung durch Blindleistung

Übersicht zum Auftreten von Blindleistung

Blindleistung tritt in den folgenden Bereichen auf:

unvermeidlich durch an das Stromnetz angeschlossene induktive bzw. kapazitive Verbraucher und das Netz selbst (siehe Abschnitt oberhalb)
gezielt durch Einstellung des Erregerstroms in Synchronmaschinen in Kraftwerken zur zentralen Blindleistungs-Kompensation, Einstellung der Netzspannung und Lastfluss-Steuerung
durch gezielten dezentralen Blindleistungs-Bedarf, um
- dezentral erforderliche Blindleistung zu kompensieren oder
- die Spannung am Netzverknüpfungspunkt zu beeinflussen

Beispiel zum letzten Punkt: Photovoltaik-Wechselrichter ab 13,8 kVA Scheinleistung verhalten sich gemäß VDE AR-N-4105 in der Standardeinstellung bei Volllast mit induktivem Blindleistungs-Bedarf mit $\cos \varphi =0{,}9$ , weil dadurch die Spannung am Einspeisepunkt gesenkt wird. Dies soll der Erhöhung der Netzspannung am Einspeisepunkt durch den ohmschen Widerstand entgegenwirken, und so die Einspeisung einer höheren Leistung ermöglichen, bevor der Wechselrichter bei einer Netzspannung von 253 V vom Netz gehen müsste.

Folgen

Die Leistung wird über das Versorgungsnetz bezogen, wenn Spannung und Strom dasselbe Vorzeichen haben. Wenn die Vorzeichen gegensätzlich sind, wird die Leistung wieder zurückgespeist. Die Rückspeisung bewirkt eine Blindleistung und einen Blindstrom, der bei steigendem Blindleistungsbedarf der Verbraucher ansteigt. Um der Erwärmung der Leitung entgegenzuwirken, werden größere Leiterquerschnitte in den Versorgungsleitungen sowie größere Generatoren und Transformatoren nötig. Elektrische Großverbraucher in der Industrie müssen neben der bezogenen Wirkenergie auch für ihren Blindenergiebezug bezahlen. Privat- und Kleinverbraucher, die im Gegensatz zur Industrie überwiegend Strom für die Wärmeerzeugung beziehen, verursachen geringe Blindleistungsbelastung und werden deswegen und wegen des hohen Aufwandes für deren Erfassung von den Kosten freigestellt, oder die Kosten finden sich im Preis der Wirkarbeit (angegeben in kWh) wieder. – Außerdem bewirken Blindlaständerungen wesentlich größere Spannungsänderungen im Netz, da der Innenwiderstand von Generatoren und Transformatoren überwiegend induktiv ist.

Beispiel einer Blindleistung

Erdkabel stellen aufgrund des geringen Abstandes der Adern zueinander bei gegebener Länge eine große kapazitive Last dar. Die rund 11,5 km lange 380-kV-Transversale Berlin hat eine Kapazität von 2,2 μF. Um diese mit 50 Hz umzuladen, muss Blindstrom von 160 A aufgebracht werden, das entspricht einer Blindleistung von 110 Mvar. Deshalb ist die sinnvolle maximale Kabellänge auf etwa 70 km begrenzt.

Gegenmaßnahmen

Durch geeignete Maßnahmen versuchen die großen Energieverbraucher, den Blindleistungsbedarf möglichst gering zu halten. Der induktive Blindleistungsbedarf einer Asynchronmaschine kann durch eine Kondensatorbatterie, Synchronmaschine oder einen speziellen Stromrichter (Leistungsfaktorkorrektur) kompensiert werden, das wird als Blindleistungskompensation bezeichnet. Die für die Erzeugung des magnetischen Feldes erforderliche Energie pendelt dann nicht mehr in das versorgende Netz bis zum Generator, sondern nur zwischen Asynchronmaschine und Kondensatorbatterie oder Synchronmaschine. Damit sinkt der resultierende Strom, den der Antrieb aus dem Netz entnimmt. Das oberste Bild verdeutlicht das in den drei gezeigten Kurven:

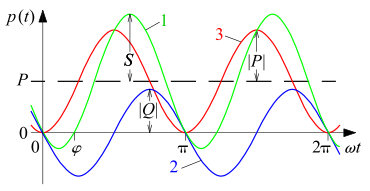

Kurve 1: Von Maschine aufgenommene Leistung; sie schwingt mit der Amplitude .

Kurve 2: Von Kondensator zu liefernde Leistung; sie schwingt mit der Amplitude |Q|

Kurve 3: Dann noch vom Netz bezogene Leistung; sie schwingt mit der Amplitude |P|

Bei Antrieben mit Asynchronmaschinen ist der Blindleistungsbedarf durch den Motor definiert und weitgehend unabhängig von der mechanischen Antriebsleistung. Die Kompensation mit Hilfe einer Kondensatorbatterie, Synchronmaschine oder einem speziellen Stromrichter (Leistungsfaktorkorrektur) ist möglich. Bei Systemen mit veränderlichem Blindleistungsbedarf ist es erforderlich, dass anstelle einer Kompensationseinrichtung mit konstanter Blindleistung (Kondensator) ein geregelter Kompensator eingesetzt wird.

Die Blindleistungen innerhalb eines regionalen Stromnetzes können durch Phasenschiebertransformatoren oder rotierende Phasenschieber kompensiert werden.

Die Parallelschaltung von Kapazität und Induktivität zu diesem Zweck kann auch als Schwingkreis angesehen werden, der bei passender Auslegung bei 50 Hz seine Resonanzfrequenz hat und Blindstrom sperrt. Ein Beispiel wird unter Blindleistungskompensation dargestellt.

Nichtsinusförmige Ströme

Bei sinusförmiger Spannung können auch nichtsinusförmige Ströme auftreten. Das ist bei allen nichtlinearen Verbrauchern, wie Umrichtern in der Leistungselektronik oder bei Induktivitäten, die magnetisch sättigen, der Fall. Nichtsinusförmige Ströme können auch bei Netzteilen ohne Leistungsfaktorkorrektur auftreten. Siehe hierzu auch Stromflusswinkel.

Bei einem solchen Strom handelt es sich um eine Summe von sinusförmigen Anteilen unterschiedlicher Frequenz; er beinhaltet neben dem Grundschwingungsanteil auch noch Oberschwingungsanteile. Wird mit $I_{1}$ der Effektivwert der Grundschwingung bezeichnet, mit $I_{2}$ , $I_{3}$ … die Effektivwerte der Oberschwingungen, so gilt für die Wirkleistung

$P=U \;I_1 \;\cos\varphi_1;$

nur die Parameter der Grundschwingung des Stromes sind von Bedeutung; Oberschwingungen haben auf keinen Einfluss. Dagegen gehen bei der Schein- und Blindleistung alle Oberschwingungen mit in das Ergebnis ein.

$S=U\;I =U\; \sqrt{I_1^2 +I_2^2 + I_3^2 + \dotsc}$

Mit der Gesamtblindleistung

$Q_{\mathrm{tot}}= \sqrt{S^2-P^2}\ ,$

einer Verschiebungsblindleistung in der Grundschwingung

$Q_1 =U\;I_1\ \sin \varphi_1$

und einer Verzerrungsblindleistung in den Oberschwingungen

$Q_d =U\;\sqrt{I_2^2+I_3^2 +\dotsc}$

ergibt sich

$Q_{\mathrm{tot}} =\sqrt{Q_1^2+Q_d^2}\ .$

Blindleistungsmesser, soweit sie wie nachfolgend beschrieben wie Wirkleistungsmesser arbeiten, erfassen (bei sinusförmiger Spannung) nur $Q_1\,$ . Elektronische Geräte mit genügend schneller digitaler Abtastung und Berechnung lassen auch die Messung von $Q_{\mathrm{tot}}$ zu.

Mehrphasensystem

Im Abschnitt Ursache im ersten Bild ist ersichtlich, dass bei sinusförmiger Spannung und ohmscher Last die Augenblicksleistung zwar keine negativen Augenblickswerte hat, aber schwankt. Es tritt also ein Mittelwert auf (die Wirkleistung) und eine Leistungsschwankung, die jedoch in diesem Fall keine Blindleistung ist.

Beim Übergang zum symmetrischen Dreiphasensystem verdreifacht sich die Wirkleistung. Wegen des Wegfalls der Rückleiter (es sind statt 6 Leitern nur 3 erforderlich) steigen die Zuleitungsverluste nur um den Faktor 1,5. Diese Einsparung der Zuleitungsverluste lässt sich damit erklären, dass im symmetrisch belasteten Dreiphasennetz die Summenleistung zeitlich konstant ist, also keine Leistungspendelung auftritt.

Bei unsymmetrischer Last treten im Neutralleiter zusätzliche Verluste auf, sie sind dem zeitlichen Verlauf der Summenleistung als Pendelungen überlagert. Dieser Effekt wird mit Unsymmetrie-Blindleistung beschrieben.

Messungen im Energieversorgungsnetz

Dieser Abschnitt beschränkt sich auf den Fall, dass Spannung und Strom sinusförmig sind, aber mit einer Phasenverschiebung.

Messgeräte

Ein Leistungsmesser hat einen Strompfad und einen Spannungspfad. Er multipliziert Augenblickswerte von Spannung und Stromstärke, mittelt über die Augenblickswerte des Produktes und ist somit gemäß der Definition der Wirkleistung ein Wirkleistungsmesser. Alternativ ist das Gerät zur Messung der Blindleistung geeignet, wenn die Spannung am Spannungspfad um 90° nacheilt gegenüber der Spannung am Verbraucher. Bei Messgeräten, die nur positive Werte ausgeben können, muss die Spannung bei kapazitiver Blindlast zur Vermeidung negativer Messwerte umgepolt worden.

Wenn die Spannungen am Verbraucher $\underline U$ und am Spannungspfad $\underline U_{{\text{Spg.pfad}}}$ denselben Effektivwert haben, wird gemessen

${\overline {u_{\text{Spg.pfad}}\;i\;}}=U\;I\ \cos(\varphi -90^{\circ })=U\;I\ \sin \varphi =Q\ .$

Im Einphasennetz ist zur Phasenverschiebung eine Kunstschaltung erforderlich, z.B. die Hummelschaltung, die mit zwei verlustbehafteten Spulen und einem ohmschen Widerstand bei einer festgelegten Frequenz eine Verschiebung um 90° erzeugt.

Spannungszeiger zum Drehstromnetz in der komplexen Ebene

Blindleistungsmessung im Einphasennetz

Um 90° verschobene Spannungen – in der Zeigerdarstellung in der komplexen Ebene um 90° gedrehte Spannungen – sind im unverzerrten Dreiphasennetz mit Neutralleiter direkt verfügbar. Beispielsweise zu $\underline U_{{3{\mathrm N}}}$ um 90° nacheilend ist $\underline U_{{12}}$ . Allerdings unterscheiden sich die Spannungen im Betrag: $U_{12}= \sqrt3\ U_{3\mathrm N}$ . Durch einen Vorwiderstand oder einen Spannungswandler lässt sich die Spannung aber um den Faktor $1/\sqrt3$ vermindern; je nach Umständen kann das Ergebnis auch rechnerisch korrigiert werden.

Zur vorzeichen-richtigen Messung ist auf korrekte Anschlüsse der Pfade zu achten, die durch korrekte Schaltpläne vorzugeben sind. Die vorhandene Normung für den Regelfall $|\varphi |<90^{\circ }$ wird innerhalb dieses Artikels in den Schaltplänen konsequent angewendet. Wie die Einfügung eines Messgerätes in die Schaltung anhand des Schaltplans dargestellt wird, wie die Darstellung anhand der Kennzeichnung der Pfadklemmen in die Schaltung übernommen wird, was beim Messgerät noch zu beachten ist, wird unter dem Stichwort Wirkleistungsmessung erläutert.

Einphasennetz

Die übliche Schaltung entspricht der Schaltung zur Wirkleistungsmessung, nur dass der Strom durch den Spannungspfad gegenüber der Spannung um 90° verschoben werden muss,– in der Regel wie oben angegeben: Spannung am Spannungspfad um 90° nacheilend gegenüber der Spannung am Verbraucher.

Dreiphasennetz

Vierleiter-Stromkreis mit Neutralleiter

Blindleistungsmessung im Drehstromnetz

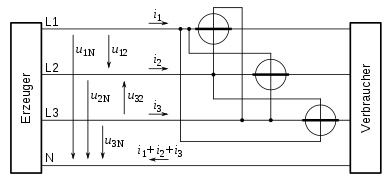

Der umfassendste Fall ist der Vierleiter-Stromkreis mit Neutralleiter und drei Außenleitern, wie er im Niederspannungsnetz mit $U_{1\mathrm {N} }$ = 230 V oder $U_{{12}}$ = 400 V verbreitet ist, in Verbindung mit beliebiger Belastung. Beliebig soll hier heißen: In den drei Außenleitern können Ströme mit unterschiedlichen Amplituden und unterschiedlichen Phasenverschiebungswinkeln zur jeweiligen Bezugsspannung fließen. Damit ist die Blindleistung messbar mit drei Leistungsmessern oder einem Kombinations-Gerät. Die entsprechende Schaltung zur Messung induktiver Blindleistung zeigt das Bild. Was gemessen werden soll, nämlich

$Q= U_{1\mathrm N}\;I_1 \sin \varphi_1 + U_{2\mathrm N} \;I_2 \sin \varphi_2 + U_{3\mathrm N}\;I_3 \sin \varphi_3\ ,$

wird mit den um 90° nacheilenden Spannungen messbar als

$Q={\frac {1}{\sqrt {3}}}\left({\overline {u_{23}\;i_{1}}}+{\overline {u_{31}\;i_{2}}}+{\overline {u_{12}\;i_{3}}}\right).$

Dreileiter-Stromkreis

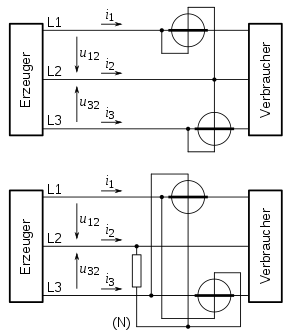

Aronschaltung; oben für Wirkleistungsmessung, unten für Blindleistungsmessung

Durch den fehlenden Neutralleiter im Dreileiter-Stromkreis ist

$i_{1}+i_{2}+i_{3}=0.$

Wie im Artikel zur Wirkleistung gezeigt wird, kann ein Strom, hier $i_{2}$ , herausgerechnet werden, und es reichen zwei Leistungsmesser in Aronschaltung aus. Das zugehörige Bild zeigt die Messschaltungen für Wirk- und Blindleistung. Beide sind für beliebige Belastung geeignet. Die Rechnung für die Wirkleistung ergibt

Strom- und Spannungszeiger im unverzerrten Spannungsdreieck, ursprünglich und um 90° nacheilend

$P={\overline {u_{12}\;i_{1}}}+{\overline {u_{32}\;i_{3}}}.$

Zum Anschluss der um 90° nacheilenden Spannungen ist im Dreileiter-Stromkreis das Neutralleiter-Potential durch einen Sternpunkt gemäß Bild künstlich zu schaffen mit einem Widerstand, der genauso groß ist wie der Widerstand des Spannungspfades in den Leistungsmessern. Da die gedrehten Spannungen hier um den Faktor $1/\sqrt3$ kleiner sind, müssen die Messwerte um den Faktor $\sqrt3$ vergrößert werden (mit Spannungswandler oder durch Rechnung), und es ergibt sich

$Q=\sqrt 3\cdot (\overline{u_{ \mathrm N3}\;i_1} + \overline{u_{1 \mathrm N}\;i_3} )$

$Q=\sqrt 3\cdot \left( U_{ \mathrm N3}\;I_1\ \cos \delta_1 + U_{1 \mathrm N}\;I_3\ \cos \delta_3 \right)$

wobei $\delta_1=60^\circ -\varphi_1$ = Winkel zwischen $\underline U_{{{\mathrm N}3}}$ und $\underline I_{1}$

und $\delta_3=120^\circ -\varphi_3$ = Winkel zwischen $\underline U_{{1{\mathrm N}}}$ und $\underline I_{3}$ .

Die Einzelmesswerte der beiden Messgeräte haben keine anschauliche Bedeutung, nicht einmal im Vorzeichen. Wenn $\varphi_3$ kleiner wird als 30°, wird der zweite Summand negativ; ein korrekter Anschluss für im Vorzeichen richtiges Messen ist erforderlich.

Symmetrische Belastung

Bei symmetrischer Belastung reicht die Verwendung nur eines Leistungsmessers für den Leistungs-Bezug durch einen der Außenleiter. Die gesamte Leistung ist davon das Dreifache.

$Q=3\cdot U_{1\mathrm {N} }\;I_{1}\;\sin \varphi _{1}.$

Daraus wird mit der gedrehten Spannung

$Q={\sqrt 3}\cdot U_{{23}}\;I_{1}\;\cos \gamma _{1}$

wobei $\gamma _{1}=90^{\circ }-\varphi _{1}$ = Winkel zwischen $\underline U_{{{\mathrm 2}3}}$ und ${\underline {I}}_{1}.$
