Spaltprodukt

Als Spaltprodukte werden die durch Kernspaltung entstehenden Stoffe bezeichnet. Sie entstehen in größeren Mengen in Kernreaktoren. Einige der in Spaltprodukten enthaltenen Radionuklide haben nützliche Anwendungen, aber für die Hauptmenge ist eine sichere Entsorgung wichtig.

Spaltprodukte sind nicht zu verwechseln mit den Neutroneneinfangsprodukten wie etwa Plutonium, die ebenfalls in Reaktoren aus dem Kernbrennstoff entstehen.

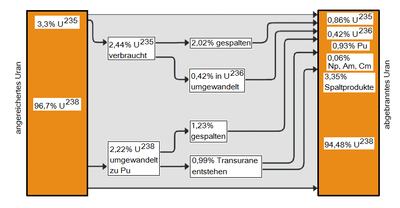

Beim Abbrand eines schwach angereicherten Reaktorbrennelements (links) sinkt der Anteil an ²³⁵U, neue Elemente entstehen

Physikalische Grundlagen

Spaltung durch thermische Neutronen: Schematische Häufigkeitsverteilung der Spaltprodukte (senkrecht) als Funktion der Spaltprodukt-Massenzahl A (waagerecht). Da vorzugsweise zwei Spaltstücke verschiedener Massenzahl entstehen, hat die Kurve zwei Peaks („Höcker“).

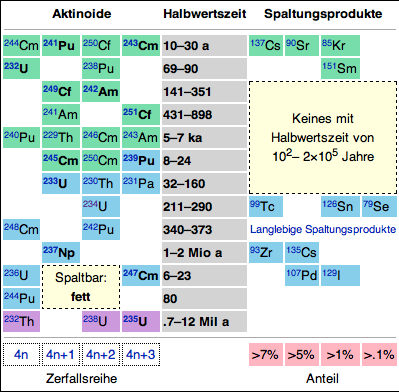

Einige Actinoide und ihre wichtigsten Spaltprodukte. Die durch thermische Neutronen gut spaltbaren Actinoide sind fett geschrieben. Die Isotope sind nach der Zugehörigkeit zu Zerfallsreihen und/oder HWZ sortiert.

Die unmittelbar entstehenden (sog. primären) Spaltprodukt-Atomkerne oder Spaltfragmente haben einen hohen Neutronenüberschuss; sie sind daher instabil (radioaktiv) und wandeln sich durch aufeinander folgende Beta-Minus-Zerfälle in andere Atomkerne um. Da beim Betazerfall die Massenzahl des Atomkerns gleich bleibt, bilden die nacheinander entstehenden Nuklide sogenannte Isobarenketten. Jede dieser Zerfallsketten setzt sich fort bis zu einem stabilen Nuklid. Im Wesentlichen handelt es sich bei diesen Endprodukten der Kernspaltung um Metalle mit Massenzahlen um 90 (im Periodensystem von Zirkon bis Palladium) und einige Elemente mit Massenzahlen um 140 (Tellur bis Samarium; mit Ausnahme von Tellur, Iod und Xenon ebenfalls Metalle).

Diese radioaktiven Zerfälle finden großteils kurz (Sekundenbruchteile bis Stunden) nach der Kernspaltung statt. Die dabei frei werdende Energie trägt mehrere Prozent zur Leistung eines Kernreaktors bei (Nachzerfallswärme). Gesundheitlich wichtig sind vor allem jene Spaltprodukte, bei denen der letzte (teilweise der vorletzte) dieser Zerfälle eine Halbwertszeit von Tagen bis Jahren hat, insbesondere wenn sie aufgrund ihrer chemischen Eigenschaften leicht verfrachtet werden und in den menschlichen Körper gelangen können.

Einige Spaltprodukte haben erheblichen Einfluss auf die Funktionsweise eines Kernreaktors. Insbesondere sind dies Spaltprodukte, die Neutronen erst verzögert freisetzen und es überhaupt erst ermöglichen, einen Reaktor zu regeln, sowie Nuklide, die Neutronen stark absorbieren, insbesondere ¹³⁵Xe.

Genaue Zahlenwerte für die Ausbeute der verschiedenen Isobarenketten bei der Spaltung sind in einer Datensammlung der Internationalen Atomenergieorganisation angegeben.

Die anfängliche Zusammensetzung des entstehenden Spaltproduktgemisches hängt ab vom Reaktortyp (Spaltmaterial, Neutronen-Energiespektrum) und von der Verweildauer der Spaltprodukte im Reaktor (Dauer weiterer Neutronenbestrahlung). Nach der Entnahme aus dem Reaktor bestimmen Halbwertszeit und Zerfallsprodukte der einzelnen Spaltprodukte die zeitliche Änderung der Zusammensetzung.

Spaltprodukte können gasförmig (z.B. ¹³³Xe, ⁸⁵Kr), flüchtig (z.B. ¹³¹I) oder fest (z.B. ¹³⁷Cs, ⁹⁰Sr) sein.

Kernspaltung

Beispiel einer Neutron-induzierten Kernspaltung von Uran-235:

${\mathrm {^{{235}}_{{\ 92}}U+_{{0}}^{{1}}n\longrightarrow _{{\ 52}}^{{133}}Te+_{{\ 40}}^{{101}}Zr+2\ _{{0}}^{{1}}n}}$

Zerfallsreihen der primären Spaltprodukte:

${\mathrm {^{{133}}_{{\ 52}}Te\ {\xrightarrow[ {{12,5}\ {\ min}}]{\beta ^{{-}}}}\ _{{\ 53}}^{{133}}I\ {\xrightarrow[ {{20,8}\ {\ h}}]{\beta ^{{-}}}}\ _{{\ 54}}^{{133}}Xe\ {\xrightarrow[ {{5,243}\ {\ d}}]{\beta ^{{-}}}}\ _{{\ 55}}^{{133}}Cs}}$

${\mathrm {^{{101}}_{{\ 40}}Zr\ {\xrightarrow[ {{2,3}\ {\ s}}]{\beta ^{{-}}}}\ _{{\ 41}}^{{101}}Nb\ {\xrightarrow[ {{7,1}\ {\ s}}]{\beta ^{{-}}}}\ _{{\ 42}}^{{101}}Mo\ {\xrightarrow[ {{14,61}\ {\ min}}]{\beta ^{{-}}}}\ _{{\ 43}}^{{101}}Tc\ {\xrightarrow[ {{14,22}\ {\ min}}]{\beta ^{{-}}}}\ _{{\ 44}}^{{101}}Ru}}$

Durch mehrfachen Betazerfall entstehen die stabilen Endprodukte Ru-101 und Cs-133.

Die bei der Spaltung frei gewordenen Neutronen – im Beispiel zwei – werden durch Stöße mit Atomkernen der umgebenden Materie abgebremst und schließlich absorbiert, d. h. in einer Kernreaktion (meist einem Neutroneneinfang) „verbraucht“.

Eigenschaften ausgewählter Spaltprodukte

Die häufigsten Spaltprodukte aus Leichtwasserreaktoren sind Isotope von Iod, Cäsium, Strontium, Xenon und Barium. Viele Spaltprodukte zerfallen schnell in stabile Nuklide, aber ein bedeutender Rest hat Halbwertszeiten von mehr als einem Tag, bis hin zu Millionen Jahren. Einige Nuklide mit kurzen bis mittleren Halbwertszeiten finden in der Medizin oder Industrie Verwendung. Bemerkenswert ist, dass kein einziges der bei der Kernspaltung entstehenden Nuklide eine Halbwertszeit zwischen 100 und 200.000 Jahren hat. Diese Lücke führt dazu, dass die Gesamtaktivität des Gemischs der Spaltprodukte in den ersten Jahrhunderten noch deutlich zurückgeht, im Wesentlichen bis das in diesem Zeitraum dominierende Isotop ¹³⁷Cs zerfallen ist. Danach bleibt die Restaktivität (die freilich um Größenordnungen geringer ist als die Aktivität der kürzerlebigen Nuklide) über historische Zeiträume (viele Jahrtausende) praktisch unverändert. In abgebrannten Brennstäben finden sich allerdings neben den Spaltprodukten auch Transurane, die diese „Lücke“ in den Halbwertszeiten schließen.

Cäsium

Unter den Spaltprodukten finden sich drei Cäsium-Isotope. ¹³⁴Cs (Halbwertszeit ca. 2 Jahre) entsteht nicht direkt, weil die Zerfallsreihe der Kerne mit Massenzahl 134 bereits beim stabilen Nuklid ¹³⁴Xe endet, sondern indirekt durch Neutroneneinfang aus dem stabilen Spaltprodukt ¹³³Cs. ¹³⁵Cs hat eine sehr lange Halbwertszeit (2,3 Mio. Jahre) und ist somit nur mäßig radioaktiv. Das bedeutendste Cäsiumisotop ist ¹³⁷Cs mit einer Halbwertszeit von ca. 30 Jahren. Es ist nach dem Zerfall der kurzlebigen Isotope über viele Jahrhunderte hinweg das am stärksten strahlende Nuklid im Gemisch der Spaltprodukte.

Technetium

Nach dem Zerfall des ¹³⁷Cs ist ⁹⁹Tc (Halbwertszeit 211.100 Jahre) das am stärksten strahlende Isotop der verbliebenen Spaltprodukte (insgesamt gibt es sieben Spaltprodukte mit sehr langen Halbwertszeiten). Technetium hat kein stabiles Isotop und kommt deshalb in der Natur fast nicht vor.

⁹⁹Tc ist neben ¹²⁹I ein Hauptkandidat für die Transmutation, seine Beseitigung würde die Strahlung in ferner Zukunft (nach dem Zerfall der kürzerlebigen Isotope) um ca. 90 % reduzieren.

Krypton

Radioaktives Krypton entsteht in geringen Mengen in Kernreaktoren. Während einer Wiederaufarbeitung abgebrannten Spaltmaterials, etwa zur Extraktion von Plutonium und verbleibendem Uran, wird das relativ langlebige Kryptonisotop ⁸⁵Kr (Halbwertszeit 10,756 Jahre) freigesetzt und entweicht in die Atmosphäre. Die Menge an radioaktivem Krypton in der Erdatmosphäre gibt daher einen Anhaltspunkt über die Menge an bearbeitetem Spaltmaterial. Die Differenz zwischen dem aus bekannten Bearbeitungen entstandenen und gemessenem Krypton erlaubt es, die Menge geheim gehaltener Bearbeitungen (gewöhnlich zur Herstellung von Kernwaffen) abzuschätzen.

Strontium

Da Strontium biologisch ähnlich wie Calcium wirkt, ist das radioaktive Strontiumisotop ⁹⁰Sr eines der potentiell gesundheitsschädlichsten Spaltprodukte, denn es lagert sich nach Aufnahme in den Organismus in den Knochen ab und verbleibt bis zu seinem Zerfall im Körper. Da die Halbwertszeit etwa 30 Jahre beträgt, trägt man das Strontium für den Rest des Lebens in sich. Das eigentlich Gefährliche am ⁹⁰Sr ist das Tochternuklid ⁹⁰Y, das ebenfalls zerfällt, wobei seine Betastrahlung die vierfache Energie derjenigen des ⁹⁰Sr aufweist.

Die bevorzugte Aufnahme von Strontium in die Knochen wird bei Knochenkrebs therapeutisch oder palliativ genutzt: Durch die bevorzugte Einlagerung im Knochen kann Strontium ⁸⁹Sr (Halbwertszeit 50,5 Tage) zur Bekämpfung von Tochtertumoren eingesetzt werden.

Iod

Bei der Kernspaltung entstehen in unterschiedlichen Mengen die Iod-Isotope ¹²⁷I (0,12 % aller Spaltungen bei der Spaltung von ²³⁵U in einem thermischen Reaktor), ¹²⁹I (0,7 %) und ¹³¹I (2,9 %). ¹²⁷Iod ist nicht radioaktiv (natürliches Iod besteht ausschließlich aus¹²⁷I); ¹²⁹Iod ist wegen seiner langen Halbwertszeit (15,7 Mio. Jahre) nur schwach radioaktiv. Eine besondere Gefahr geht hingegen von ¹³¹I aus, da Iod aufgrund seiner physikalisch-chemischen Eigenschaften in der Umwelt sehr mobil ist – es wird auch bei einem Unfall besonders leicht freigesetzt – und zudem als essentielles Spurenelement vom menschlichen Organismus aktiv aufgenommen wird. Vor allem die Schilddrüse enthält hohe Konzentrationen an Iod.

¹³¹I hat eine Halbwertszeit von 8 Tagen. Nach 8 Tagen ist die Strahlung also auf die Hälfte abgeklungen, nach 27 Tagen auf ein Zehntel und nach 80 Tagen auf ein Tausendstel. Nach der Katastrophe von Tschernobyl stellte ¹³¹I in den ersten Tagen das dominierende Radioisotop dar. Bei rechtzeitiger Vorwarnung kann vor einer befürchteten Exposition ein gewisser Schutz durch die Einnahme von stabilem Iod in der Form von Kaliumiodid-Tabletten aufgebaut werden. Der Organismus wird dadurch mit Iod gesättigt und nimmt das radioaktive Iod danach in deutlich geringeren Mengen auf (Iodblockade).

Ruthenium, Rhodium und Palladium

Ruthenium und Rhodium gehören zu den häufigen Elementen im Gemisch der Spaltprodukte (11 % bzw. 3 % bei der Spaltung von ²³⁵U in einem thermischen Reaktor). Abtrennung und Verwertung dieser wertvollen Edelmetalle im Rahmen der Wiederaufarbeitung ist denkbar, wird aber bisher nicht praktiziert. Ruthenium könnte erst nach einer mehrjährigen Wartefrist verwendet werden, da das im Reaktor entstehende Isotopengemisch anfänglich auch das radioaktive ¹⁰⁶Ru (Halbwertszeit 374 Tage) enthält.

Palladium entsteht in etwas geringeren Mengen (1,6 % bei Spaltung von ²³⁵U). Es enthält neben den stabilen Isotopen ¹⁰⁵Pd, ¹⁰⁶Pd, ¹⁰⁸Pd und ¹¹⁰Pd auch das leicht radioaktive ¹⁰⁷Pd (Halbwertszeit 6,5 Mio. Jahre), was die Verwendbarkeit stark einschränkt.
