Nahfeld und Fernfeld (Antennen)

Die Begriffe Nahfeld und Fernfeld beschreiben in der Antennentechnik unterschiedliche Raumgebiete, welche strahlende Antennensysteme umgeben. Üblicherweise werden die Raumgebiete, ausgehend von dem Antennensystem, in drei Bereiche unterteilt:

  1. Nahfeld, auch als reaktives Nahfeld bezeichnet, ist der Bereich in unmittelbarer Nähe zur Antenne
  2. Daran anschließend das Übergangsfeld, auch als Fresnel-Region oder als strahlendes Nahfeld bezeichnet
  3. Das Fernfeld, auch Fraunhofer-Region genannt, ist der größte Bereich, in welchem sich die elektromagnetische Welle unabhängig von der Antenne als ebene Welle im Raum ausbreitet.

Die Grenzen zwischen den einzelnen Regionen sind von der Wellenlänge λ abhängig, weisen einen fließenden Verlauf auf und sind in der Literatur in den Grenzen nicht einheitlich festgelegt. So wird beispielsweise das Übergangsfeld auch direkt dem Nahfeld zugerechnet und die Übergangsbereiche werden je nach Antennengröße unterschieden. Die Eigenschaften der Welle werden im Nahfeld mit dem Abstand r von Polynomen r−n hoher Ordnung n beschrieben. Im Fernfeld, bei großem Abstand von der Antenne, reduziert sich die Beschreibung, da die erste Ordnung (n = 1, 1/r-Abhängigkeit) alle anderen Terme dominiert.

Definitionen

Raumgebiete um eine Antenne

Lange Antennen

Bei langen Antennen, dies sind Antennen, deren aktive Elemente Abmessungen {\displaystyle L>\lambda } aufweisen, beginnt das Fernfeld im Abstand r von der Antenne nach

r_{{\text{fk}}}={\frac  {2\cdot L^{2}}{\lambda }}.

Dieser Abstand wird auch als Fraunhofer-Abstand, benannt nach Joseph von Fraunhofer, bezeichnet. Das reaktive Nahfeld ist für lange Antennen definiert nach

r_{{\text{nb}}}=0{,}62\cdot {\sqrt  {{\frac  {L^{3}}{\lambda }}}}.

Lange Antennen sind beispielsweise Parabolantennen. So beginnt bei einem Parabolspiegel mit 2 m Aperturdurchmesser und bei einer Frequenz von 6 GHz das Fernfeld im Abstand von ca. 160 m von der Parabolantenne.

Kurze Antennen

Für kurze Antennen, dies sind Antennen, deren aktive Elemente Abmessungen {\displaystyle L<\lambda } aufweisen, beginnt das Fernfeld im Abstand r nach

{\displaystyle r_{\text{fw}}\gg {\frac {\lambda }{2\pi }}}, d.h. {\displaystyle r_{\text{fw}}\geq 2\lambda },

darunter liegt das Nahfeld.

Eine kurze Antenne ist beispielsweise eine Dipolantenne. So beginnt bei einem λ/2-Dipol bei einer Frequenz von 6 GHz nach letzter Definition das Fernfeld im Abstand von ca. 10 cm vom Dipol.

Rechtlicher Bezug

Bei Definitionen mit rechtlichem Bezug, wie bei der Bundesnetzagentur mit Bezug zu dem Betrieb von unkanlagen, geht das reaktive Nahfeld unabhängig von der Antennendimension bis

r_{{\text{n}}}={\frac  {\lambda }{2\pi }},

daran anschließend das strahlende Nahfeld bis zu einem Abstand von

r_{{\text{f}}}=4\lambda ,

darüber liegt das Fernfeld.

Bei einem λ/2-Dipol, wieder bei einer Frequenz von 6 GHz, beginnt nach dieser Definition das Fernfeld im Abstand von ca. 20 cm vom Dipol.

Eigenschaften

Nahfeld

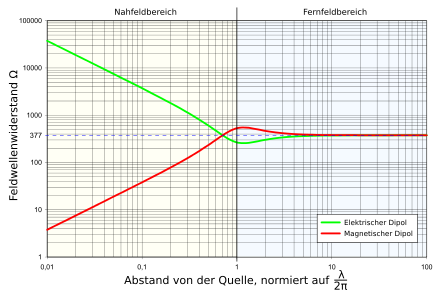

Betragsverlauf des Feldwellenwiderstandes im Nah- und Fernfeld bei einem elektrischen und magnetischen Dipol

Das reaktive Nahfeld in unmittelbarer Nähe zur Antenne ist dadurch gekennzeichnet, dass keine Abstrahlung erfolgt. Zwischen der Antenne und der Umgebung im Nahfeld pendelt Blindleistung, womit eine direkte Rückwirkung auf die Antenne vorliegt. Durch auf die Frequenz abgeglichene Resonanzkreise kann der Antenne im Nahfeld Wirkleistung entzogen werden, dieser Umstand wird unter anderem bei dem Dipmeter oder elektrischen Warensicherungsetiketten nach dem Resonanzprinzip ausgenutzt. Elektrisch leitende Materialien im Bereich des Nahfeldes beeinflussen den Feldstärkeverlauf und die Antennencharakteristik, dies wird unter anderem bei parasitären Elementen ausgenutzt.

Die Verhältnisse der Feldstärke im Nahfeld hängen davon ab ob es sich um primär elektrische oder primär magnetische Antennen handelt:

Diese Unterschiede äußern sich in einem Feldwellenwiderstand, welcher sich, wie in nebenstehendem Diagramm dargestellt, im Nahfeld als Funktion des Abstandes von der Antenne ändert. Dabei weisen elektrische Antennen mit dominantem elektrischen Feld einen betragsmäßig sinkenden Feldwellenwiderstand als Funktion der Entfernung auf, magnetische Antennen einen niedrigen Feldwellenwiderstand dessen Betrag mit der Entfernung ansteigt.

Der Feldwellenwiderstand unmittelbar an der Antenne ist für die reflexionsfreie und angepasste Kopplung der Antenne an die Speiseleitung von Bedeutung und wird durch Anpassglieder sichergestellt, wobei zwischen der Strom- und Spannungsspeisung unterschieden wird.

Mit zunehmendem Abstand von der Antenne pendelt sich der Feldwellenwiderstand auf den konstanten Wert des Feldwellenwiderstandes des leeren Raumes von ca. 377 Ω ein.

Fernfeld

Im Fernfeld, auch als Fraunhofer-Region nach Joseph von Fraunhofer benannt, sind die magnetische Feldkomponente und die elektrische Feldkomponente in Phase und über den Feldwellenwiderstand des leeren Raumes Z0 mit ca. 377 Ω miteinander verknüpft. Zum Beispiel kann aus dem gemessenen elektrischen Feld im Fernfeld auf das magnetische Feld geschlossen werden und umgekehrt, im Nahfeld ist dies nicht möglich.

Die beiden Feldkomponenten sind senkrecht zur Ausbreitungsrichtung orientiert. Die dadurch sich bildende ebene Wellenfront wird als elektromagnetisches Feld bezeichnet und die beiden Feldstärken nehmen in der Stärke mit der Entfernung r um den Faktor 1/r ab.

Die Grenze zu diesem Bereich aus dem Nahfeld ist fließend, in Praxis üblich ist die Annahme einer Entfernung größer als 4λ ab welcher das Fernfeld beginnt.

Qualitativer Vergleich

In folgender Tabelle sind die Unterschiede zwischen Nah- und Fernfeld qualitativ dargestellt:

  Nahfeld Fernfeld
Träger der Kraft „virtuelles Photon“ Photon
Energie Speichert Energie. Kann Energie via induktiver oder kapazitiver Kopplung übertragen Energie breitet sich via Strahlungsfeld im Raum aus.
Dauer Verschwindet, wenn Quelle abgeschaltet wird Strahlungsfeld breitet sich unabhängig von Quelle solange aus, bis es absorbiert wird
Wechselwirkung Die Messung oder der Entzug von Leistung verursacht in der Quelle Leistungsänderung in Form von Spannungs- bzw. Stromänderungen Die Messung absorbiert einen Teil des Strahlungsfelds, ohne Rückwirkung auf die Quelle.
Feldform Von der Quelle und deren Geometrie bestimmt Sphärische Wellen, die gegen unendlichen Abstand planere Form annehmen.
Wellenimpedanz Hängt von Quelle und Medium ab Hängt nur vom Medium ab. Im leeren Raum 120·π ≈ 377 Ω
Führung Energie kann über elektrische Leitungen gezielt transportiert werden Energie kann in Form von Wellenleitern gezielt transportiert werden

Beispiel SAR-Antenne

In der Erkundung der Erdoberfläche durch Radarsatelliten werden Antennen mit synthetischer Apertur genutzt. Deren virtuelle Aperturlänge liegt im Bereich mehrerer hundert Meter. Das ist notwendig, um eine gute Winkelauflösung zu erzielen. Bei einem Beispiel mit einer Aperturlänge von 200 m und einer Wellenlänge von 3 cm liegt die Grenze zwischen Nah- und Fernfeld bei rfern ≈ 2 · L2 / λ, hier also bei etwa 2600 km.

Die meisten Radarsatelliten umkreisen die Erde in einer Umlaufbahn in einer Höhe von etwa 800 km, also innerhalb des Nahfeldes der synthetischen Apertur. Daraus ergeben sich aufwändige Korrekturberechnungen für die gespeicherten Impulsperioden der einzelnen Quellorte, die (weil entfernungsabhängig) für jeden Punkt auf der Erdoberfläche einzeln durchgeführt werden müssen. Diese Korrektur wird über eine Phasenkorrektur der Echosignale des Radars vorgenommen. Nach dieser Korrektur wird das dargestellte Bild wesentlich schärfer, was zu dem Begriff „focused SAR“ führt.
