Rubinlaser

Der Rubinlaser wurde 1960 von Theodore H. Maiman als erster Laser überhaupt entwickelt. Er zählt zu den Festkörperlasern (solid state laser). Die wichtigste Emissionslinie liegt bei 694,3 nm.

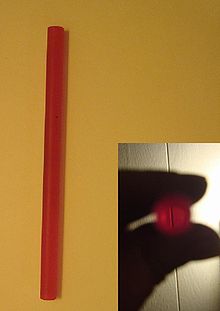

Beide Endflächen des 10 mm x 150 mm großen Rubinkristalls sind so glatt poliert, dass man verzerrungsfrei hindurchsehen kann.

Transmission von Rubin im optischen Bereich. Das schmale Absorptionsband bei 694 nm ist die Wellenlänge des Rubinlasers.

Vereinfachtes Termschema von Rubin mit den im Rubinlaser relevanten Übergängen

Aufbau

Das aktive Medium besteht aus Rubin (Chromaluminiumoxid), das heißt aus einem einkristallinen Al₂O₃-Wirtskristall (Korund), dotiert mit Chromionen. Da der optimale Dotierungsgrad bei etwa 0,03-0,05% liegt, kommen nur speziell hergestellte Rubine in Frage (bei natürlichen Rubinen ist der Chromanteil höher). Die Rubine werden in Stabform hergestellt [Kristallzucht] und die Enden sehr glatt poliert. Die Rauigkeit muss dabei unterhalb der halben Laserwellenlänge liegen, was aufgrund der außerordentlichen Härte von Rubinen ein großes Problem darstellt.

Früher wurden durch Aufdampfen einer Silberschicht auf die Enden des Stabes die Spiegel direkt auf dem Kristall gebildet. Heutzutage werden die Enden meist mit einer Antireflexbeschichtung versehen und die Spiegel werden extern angebracht.

Gepumpt wird der Kristall optisch mittels Xenon-Blitzlampen, da deren Licht besonders gut absorbiert wird. In sehr seltenen Fällen findet auch kontinuierliches Pumpen statt, zum Beispiel mittels Quecksilberdampflampen. In den ersten Aufbauten wurde eine spiralförmige Blitz-Lampe verwendet, in deren Zentrum der Rubinstab lag. In modernen Lasern wird zur effektiveren Anregung jedoch meist das Licht einer oder mehrerer ebenfalls stabförmiger Lampen durch einen elliptischen Spiegel direkt auf den Laserkristall fokussiert.

Funktionsweise

Der Rubinlaser ist ein Drei-Niveau-Laser. Durch das optische Pumpen wird ein Großteil der Elektronen der Chromionen auf eines der Energiebänder ⁴F₁ oder ⁴F₂ angehoben. Ein geringer Teil von diesen relaxiert sofort wieder durch spontane Fluoreszenzemission in den Grundzustand ⁴A₂ zurück.

Der überwiegende Teil jedoch geht in einem strahlungslosen Übergang in das metastabile Laserniveau ²E über. Dort verbleiben sie relativ lange. So kann es zur Besetzungsinversion kommen, indem sich mehr Elektronen auf dem Niveau ²E als im Grundzustand ⁴A₂ aufhalten. Aus dem Niveau ²E relaxieren die Elektronen von sich aus sehr langsam (im Bereich von etwa 3 Millisekunden) unter spontaner Emission von Photonen der Wellenlänge 694,3 nm. Diese wenigen Photonen können jetzt allerdings im angeregten Medium stimulierte Emission hervorrufen, wodurch die kohärente Laserstrahlung entsteht und die angeregten Elektronen in den Grundzustand übergehen.

Da das Laserniveau ²E ein Dublett-Niveau ist, ist die rote Laserlinie eigentlich eine Doppellinie.

Während die meisten Laser sich sowohl im Puls- als auch im cw-Betrieb (continous wave) betreiben lassen, ist der Rubinlaser fast ausschließlich in der gepulsten Version anzutreffen, da hier seine Effizienz mit Abstand am höchsten ist. Um ihn kontinuierlich zu betreiben, muss man die Leistung sehr gering halten, da sich die Rubine durch das Pumpen sehr stark aufheizen können und sich die Wärme nur schlecht abführen lässt.

Anwendung

Der Rubinlaser hat heute im technischen Bereich größtenteils an Bedeutung verloren, da seine Effizienz vergleichsweise gering, und die Wellenlänge mittels anderer Laser zugänglich ist.

In der Dermatologie wird er noch aufgrund der hohen Pulsenergie und guten Absorption der Laserwellenlänge von Melanin zur Behandlung von Pigmentflecken und zum Entfernen von Körperbehaarung und Tätowierungen eingesetzt.
