Siliciumnitrid (auch: Siliziumnitrid) ist eine chemische Verbindung, die als Bestandteil eines technischen Werkstoffs genutzt wird. Sie besteht aus den Elementen Silicium und Stickstoff, besitzt die Formel Si₃N₄ und gehört zur Stoffklasse der Nitride.

In der Natur ist Siliciumnitrid als seltenes Mineral Nierit bekannt, das bisher ausschließlich in Meteoriten gefunden wurde.

Kristallstruktur

Es tritt in drei Modifikationen (α-Si₃N₄, β-Si₃N₄ und γ-Si₃N₄) auf, die sich in ihrer Kristallstruktur unterscheiden.

Stickstoffatome sind blau, Siliciumatome grau dargestellt
trigonal α-Si₃N₄
hexagonal β-Si₃N₄
kubisch γ-Si₃N₄

Allgemeines
Name	Siliciumnitrid
Andere Namen	SN SSN GPSSN HPSN HIPSN RBSN
Verhältnisformel	Si₃N₄
Kurzbeschreibung	schwach beigefarbener Feststoff
Externe Identifikatoren/Datenbanken
CAS-Nummer	12033-89-5
EG-Nummer	234-796-8
ECHA-InfoCard	100.031.620
PubChem	3084099
Eigenschaften
Molare Masse	140,28 g/mol
Aggregatzustand	fest
Dichte	3,44 g/cm³
Sublimationspunkt	1900 °C (Sublimation)
Löslichkeit	nahezu unlöslich in Wasser

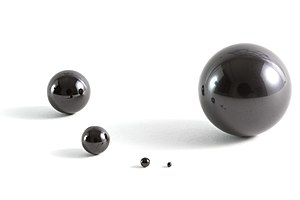

Kugeln aus Siliziumnitrid

Technisches Siliciumnitrid ist eine Nichtoxid-Keramik, die in der Regel aus β-Siliciumnitridkristallen in einer glasig erstarrten Matrix besteht. Der Glasphasenanteil reduziert die Härte von Siliciumnitrid im Vergleich zu Siliciumcarbid, ermöglicht aber die stängelige Umkristallisation der β-Siliciumnitridkristalle während des Sintervorgangs, was eine im Vergleich zu Siliciumcarbid und Borcarbid deutlich erhöhte Bruchzähigkeit bewirkt.

Herstellung

Die Basis der Siliciumnitridkeramik bilden hochwertige Si₃N₄-Pulver. Diese entstehen z.B. über die Reaktion von reinem Silicium mit Stickstoff bei 1000 bis 1400 °C. Das Silicium wird zuvor aus Quarzsand (SiO₂) gewonnen, meist durch Reduktion im Lichtbogen bei 2000 °C. Das Si₃N₄-Pulver wird dann in einem Gasdrucksinterofen bei einem Stickstoff (N₂)-Überdruck von ca. 2000 bar isostatisch gesintert. Die hohen mechanischen Drücke sind im Herstellungsprozess dabei notwendig um die Restporosität nahezu vollständig zu beseitigen.

Das qualitative Endprodukt ist kubisches Siliciumnitrid mit einer Dichte bis zu 3,9 g/cm³, nach den bereits bekannten α- und β-Si₃N₄-Phasen tri- und hexagonaler Siliciumnitridformen von ≈3,2 g/cm³.

Die Materialeigenschaften einer weiteren orthorhombischen δ-Si₃N₄-Phase des Siliciumnitrid existieren derzeit nur im Modell.

Verwendung

Die hohe Bruchzähigkeit in Kombination mit kleinen Defektgrößen verleiht Siliciumnitrid eine der höchsten Festigkeiten unter den ingenieurkeramischen Werkstoffen. Durch die Kombination von hoher Festigkeit, niedrigem Wärmeausdehnungskoeffizienten und relativ kleinem Elastizitätsmodul eignet sich Si₃N₄-Keramik besonders für thermoschockbeanspruchte Bauteile, und wird zum Beispiel als Wendeschneidplatte für Eisengusswerkstoffe (unter anderem im unterbrochenen Schnitt) oder zur Handhabung von Aluminiumschmelzen eingesetzt. Siliciumnitridkeramiken sind bei geeigneter Wahl einer refraktären Glasphase (zum Beispiel durch den Zusatz von Yttriumoxid) für Einsatztemperaturen bis etwa 1300 °C geeignet. Als Werkstoff in Motoren hat sich Siliciumnitrid trotz hoher Anstrengungen in Forschung und Entwicklung in den letzten Jahrzehnten bisher nicht durchsetzen können. Siliciumnitrid wird außerdem als Sonderwerkstoff in der Lagertechnik für Hybridlager (Wälzkörper aus Si₃N₄) und Vollkeramiklager (Wälzkörper und Laufringe aus Si₃N₄) eingesetzt.

Eine besondere Anwendung sind Messspitzen (Cantilever), mit denen bei Rasterkraftmikroskopen Proben bis in den atomaren Bereich aufgelöst werden. Sie sind aus Siliciumwafern hergestellt und an ihrer Oberfläche durch eine Siliciumnitridschicht besonders widerstandsfähig gegen mechanischen Verschleiß gemacht.

Halbleitertechnik

In der Halbleitertechnik wird Siliciumnitrid als Isolations- oder Passivierungsmaterial bei der Herstellung integrierter Schaltungen verwendet, in Charge-Trapping-Speichern dient der Nichtleiter als Speicherschicht für gebundene elektrische Ladungen. Darüber hinaus wird es in vielen Prozessen als Maskierungs- und Stopmaterial genutzt, beispielsweise in der lokalen Oxidation von Silicium (LOCOS-Prozess) oder der chemisch-mechanischen Politur. Der Vorteil ist hier ein abweichendes chemisches Verhalten etwa gegenüber Ätzmitteln im Vergleich zum Standardmaterial Siliciumdioxid, das heißt, man nutzt Ätzmittel, die zwar Siliciumdioxid aber nicht Siliciumnitrid angreifen, oder umgekehrt. So wird Siliciumnitrid für gewöhnlich nasschemisch mit heißer 85-prozentiger Phosphorsäure geätzt. Des Weiteren wird Siliciumnitrid in der Photovoltaik als Antireflex- und Passivierungsschicht eingesetzt. Durch geringere Reflexionsverluste wird der Wirkungsgrad der Solarzellen bzw. -module gesteigert.

Die Abscheidung von Siliciumnitridschichten erfolgt im Wesentlichen mittels zweier Methoden der chemischen Gasphasenabscheidung (CVD): die Niederdruck-CVD (LPCVD) und die plasmaunterstützte CVD (PECVD). Die Eigenschaften dieser Schichten sind meist nicht identisch mit denen von „keramischen Siliciumnitrid“, so weisen sie in der Regel eine geringere Härte auf. Zusätzlich kann es je nach Abscheidemethode zu Verspannungen der aufgebrachten Siliciumnitridschicht kommen, u.a. da die Gitterabstände und Temperaturkoeffizienten von Silicium und Siliciumnitrid abweichen. Insbesondere bei Nutzung der PECVD-Technik kann durch Einstellung der Prozessparameter so eine Verspannung minimiert werden.

Synthese

Direkte Nitridierung mittels Reaktionsbinden:

${\mathrm {3\ Si+2\ N_{2}\longrightarrow \ Si_{3}N_{4}}}$

Carbothermische Nitridierung:

${\mathrm {3\ SiO_{2}+6\ C+2\ N_{2}\longrightarrow \ Si_{3}N_{4}+6\ CO}}$

Diimid-Synthese:

${\mathrm {SiCl_{4}+6\ NH_{3}\longrightarrow \ Si(NH)_{2}+4\ NH_{4}Cl}}$

${\mathrm {3\ Si(NH)_{2}\longrightarrow \ Si_{3}N_{4}+2\ NH_{3}}}$

Chemische Gasphasenabscheidung (LPCVD bzw. PECVD) in der Mikrotechnik:

${\mathrm {3\ SiH_{4}+4\ NH_{3}\longrightarrow \ Si_{3}N_{4}+12\ H_{2}}}$
