Komplexe Wechselstromrechnung

Die komplexe Wechselstromrechnung wird in der Elektrotechnik angewendet, um Verhältnisse von elektrischer Stromstärke und elektrischer Spannung in einem linearen zeitinvarianten System bei sinusförmiger Wechselspannung und sinusförmigem Wechselstrom zu bestimmen. Sie geht auf Arbeiten aus 1893 von Arthur Edwin Kennelly und Charles P. Steinmetz zurück. Eine mathematisch exakte Darstellung der dabei angewandten Lösungsmethoden mit komplexen Spannungen und Strömen wurde 1937 von Wilhelm Quade(1898–1975) gegeben.

Die komplexe Wechselstromrechnung ist unter bestimmten Einschränkungen eine vorteilhafte Alternative zur Rechnung mit Differentialgleichungen, da damit Zeitableitungen und Integrationen nach der Zeit durch eine Multiplikation mit einem komplexen Faktor ersetzt werden können. Darüber hinausgehend bestehen verschiedene Erweiterungen wie die erweiterte symbolische Methode der Wechselstromtechnik, welche eine Verallgemeinerung der komplexen Wechselstromrechnung auf exponentiell anschwellende und abklingende sinusförmige Signale erlaubt, und Verfahren wie das AC-Kalkül, welches auf die Einführung komplexwertiger Zeitfunktionen verzichtet.

Allgemeine Einführung

Die Bestimmung des Verhältnisses von Stromstärke zu Spannung in einem elektrischen Stromkreis ist eine der Grundaufgaben der Elektrotechnik.

Wird eine zeitlich konstante Spannung vorgegeben und die Stromstärke bestimmt, oder wird die Stromstärke vorgegeben und die Spannung bestimmt, so bezeichnet man das Verhältnis $\tfrac UI$ als den Widerstand oder das Verhältnis $\tfrac IU$ als den Leitwert .

In der Wechselstromtechnik hat man es mit zeitlich veränderlichen Spannungen und Strömen zu tun, die in diesem Fall einem sinusförmigen Verlauf folgen. Um diese Veränderlichkeit gegenüber den zeitlich fixen Größen auszudrücken, werden Momentanwerte, die sich zeitlich ändern, mit Kleinbuchstaben bezeichnet, Spannungen als kleines und Stromstärken als kleines . Zur ausdrücklichen Kennzeichnung der Zeitabhängigkeit kann dem Formelzeichen der Buchstabe in runden Klammern beigefügt werden, z.B. u(t) .

Als passive lineare Elemente des Wechselstromkreises treten ohmsche Widerstände, Induktivitäten oder Kapazitäten auf. Für diese Elemente gilt:

Ohmscher Widerstand : die Stromstärke ist der Spannung proportional:

$i = \frac uR$

Induktivität : die Stromstärkeänderung ist der Spannung proportional:

$\frac{\mathrm di}{\mathrm dt} = \frac uL$ oder gleichwertig $i \cdot L = \int u \cdot \mathrm dt$

Kapazität : die Spannungsänderung ist der Stromstärke proportional:

$\frac{\mathrm du}{\mathrm dt} = \frac iC$ oder gleichwertig $u \cdot C = \int i \cdot \mathrm dt$

Ist eine der vorgegebenen Größen (Spannung oder Stromstärke bzw. umgangssprachlich einfach Strom) konstant, so ist die resultierende Größe nur bei rein ohmschen Stromkreisen ebenfalls konstant. Die angewendeten Verfahren der Berechnung sind dann, und nur dann, die der Gleichstromrechnung. Eine ideale Induktivität würde hier einen Kurzschluss, eine ideale Kapazität eine Unterbrechung des Stromzweiges darstellen. Das gilt natürlich nicht beim Einschalt- oder Ausschaltfall, da dann zeitweise keine konstanten Bedingungen vorliegen.

Ist die vorgegebene Größe nicht konstant, oder ist der Stromkreis nicht rein ohmsch, so ist die Strom/Spannungs-Beziehung komplizierter. Kapazitäten und Induktivitäten müssen dann über Differentialgleichungen in die Berechnung einfließen. Jedoch kann man es sich mit der Berechnung in Sonderfällen einfacher machen.

So ein Sonderfall liegt vor, wenn die vorgegebene Größe einen sinusförmigen periodischen Verlauf hat, z.B. ein sinusförmiger Strom (siehe Wechselstrom)

$i(t) = \hat \imath \cdot \sin (\omega t + \varphi_i)$

oder eine sinusförmige Spannung

$u(t) = \hat u \cdot \sin (\omega t + \varphi_u)$

Dabei ist $\hat u$ bzw. $\hat \imath$ der Maximalwert, gemäß DIN 40 110-1 Amplitude genannt, $\omega =2\pi f$ ist die Kreisfrequenz, $\varphi _{u}$ bzw. $\varphi _{i}$ ist der Nullphasenwinkel der Wechselgröße. Die Differenz $\varphi_u-\varphi_i$ wird Phasenverschiebungswinkel genannt.

Dann hat die sich einstellende Größe einen ebenfalls sinusförmigen periodischen Verlauf gleicher Frequenz, der sich allerdings in der Phasenverschiebung und dem Amplitudenverhältnis mit der Frequenz (bzw. Periodendauer) verändern kann.

Die mathematische Behandlung diesbezüglicher Rechnungen erfolgt vorteilhaft unter Verwendung komplexer Größen, da diese die Lösung trigonometrischer Aufgaben wesentlich erleichtern.

Zeigerdiagramm

→ Hauptartikel: Zeigermodell

Zeigerdiagramm einer Spannung in der komplexen Ebene

In einem Zeigerdiagramm kann eine harmonische Schwingung (Sinusschwingung) durch einen mit der Kreisfrequenz $\omega$ um den Nullpunkt rotierenden Zeiger in der komplexen Ebene dargestellt werden, dessen Länge die Amplitude repräsentiert. Damit vollzieht man einen Übergang von einer Funktion der Zeit auf eine Funktion des Winkels, der in diesem Zusammenhang Phasenwinkel $\varphi$ genannt wird. Dieser steigt gemäß $\varphi (t) =\omega t +\varphi_0$ an. Passend zur Zählrichtung des Winkels dreht der Zeiger entgegen dem Uhrzeiger. Er wird gemäß DIN 5483-3 auch Drehzeiger genannt. Der zeitliche Verlauf der Schwingung kann durch Projektion der rotierenden Zeigerspitze auf die imaginäre Achse (Sinusfunktion) oder reelle Achse (Kosinusfunktion) gewonnen werden.

Für die imaginäre Einheit verwendet man in der Elektrotechnik gemäß DIN 1302 den Buchstaben $\mathrm {j}$ (mit $\mathrm {j} ^{2}=-1$ ), um Verwechslungen mit dem Buchstaben , der für den (zeitabhängigen) Strom verwendet wird, zu vermeiden. Formelzeichen komplexer Größen werden gemäß DIN 1304-1 und DIN 5483-3 durch einen Unterstrich gekennzeichnet.

Ein rotierender Zeiger für eine Spannung stellt diese als komplexe Spannung dar:

$\underline u(t) = \hat u \cdot (\cos(\omega t + \varphi_u) + \mathrm j \cdot \sin(\omega t + \varphi_u)) =\hat u \cdot \mathrm e^{\mathrm j(\omega t + \varphi_u)} =\hat u \,\big/\!\!\!\underline{\;\,\omega t+\varphi_u}$

Der letzte Ausdruck stellt die sogenannte Versorschreibweise dar. Die komplexe Größe wird dabei wie im vorletzten Ausdruck in Polarkoordinaten angegeben.

Beispiel: Die Formel $\underline c=a \big/\!\!\!\underline{\,\,\varphi}$ spricht sich: ist gleich Versor $\varphi$ , wobei der Betrag und $\varphi$ das Argument der komplexen Größe $\underline c$ sind.

Analog gilt für die komplexe Stromstärke:

$\underline i(t) = \hat \imath \cdot (\cos(\omega t + \varphi_i) + \mathrm j \cdot \sin(\omega t + \varphi_i)) =\hat \imath \cdot \mathrm e^{\mathrm j(\omega t + \varphi_i)} =\hat \imath \,\big/\!\!\!\underline{\;\,\omega t+\varphi_i}$

Die reellen Größen können als Realteil der komplexen Größen dargestellt werden:

$u(t) = \operatorname{Re}\ \underline u(t)$

$i(t) = \operatorname{Re}\ \underline i(t)$

Wahlweise können auch die Imaginärteile verwendet werden. Sie sagen das Gleiche über den realen Sachverhalt aus und unterscheiden sich nur in der Verwendung des Kosinus oder Sinus (Phasenverschiebung um 90°).

Die komplexe Spannung ergibt sich aus zwei Teilen: Einerseits aus der Amplitude der Spannung (dargestellt durch $\hat u$ ) und andererseits aus dem Phasenwinkel. Dieser wiederum setzt sich aus einem konstanten Teil, dem Nullphasenwinkel $\varphi_{u\,}$ , und einem variablen Teil $\omega t$ zusammen. Entsprechendes gilt für die komplexe Stromstärke mit $\hat \imath$ und $\varphi_{i\,}$ .

Häufig werden die Amplituden und die Nullphasenwinkel zu den komplexen Effektivwerten

$\underline U = \frac{\hat u}{\sqrt 2} \cdot \mathrm e^{\mathrm j\varphi_u} = U \cdot \mathrm e^{\mathrm j\varphi_u} = U \big/\!\!\!\underline{\,\,\varphi_u}$

und

$\underline I = \frac{\hat \imath}{\sqrt 2} \cdot \mathrm e^{\mathrm j\varphi_i} = I \cdot \mathrm e^{\mathrm j\varphi_i} = I \big/\!\!\!\underline{\,\,\varphi_i}$

zusammengefasst, so dass man die Momentanwerte als

$\underline u = \sqrt 2 \cdot \underline U \cdot \mathrm e^{\mathrm j\omega t}$

und

$\underline i = \sqrt 2 \cdot \underline I \cdot \mathrm e^{\mathrm j\omega t}$

darstellen kann.

Ohmsches Gesetz im komplexen Bereich

Allgemeiner Ansatz

Zeigerdiagramm eines Widerstands

Eine komplexe Gleichung muss immer in zwei voneinander unabhängigen Aussagen erfüllt sein. Wahlweise trennt man die Aussagen durch reelle Gleichungen für

Zeigerlänge und Winkel oder
Realteil und Imaginärteil.

Das Verhältnis der komplexen Spannung zur komplexen Stromstärke ist unter den genannten Voraussetzungen eine komplexe Konstante. Diese Aussage ist das ohmsche Gesetz der Wechselstromtechnik. Die Konstante wird als komplexer Widerstand oder Impedanz ${\underline {Z}}$ bezeichnet. Auch diese wird in der komplexen Ebene als Zeiger dargestellt, der aber als zeitunabhängige Größe nicht rotiert.

Der allgemeine Ansatz dazu lautet

für Zeigerlänge und Winkel

$\underline Z = \frac{\underline u}{\underline i} = \frac{\hat u \cdot \mathrm e^{\mathrm j(\omega t +\varphi_u)}}{\hat \imath \cdot \mathrm e^{\mathrm j(\omega t +\varphi_i)}} = \frac{\hat u}{\hat \imath} \cdot \mathrm e^{\mathrm j(\varphi_u - \varphi_i)}$

oder für Real- und Imaginärteil

$\underline Z = R +\mathrm jX$

Ohmscher Widerstand

Setzt man in die oben in der Einführung für den ohmschen Widerstand stehende Gleichung anstelle von und Zeiger ein, so erhält man

$\frac{\underline u}{\underline i} =R$

Da eine reelle Größe ist, muss im allgemeinen Ansatz im Blick auf die Winkel

$\varphi_u -\varphi_i\,=0$

sein. Die Zeiger $\underline u$ und $\underline i$ haben am ohmschen Widerstand stets gleiche Nullphasenwinkel. Das entspricht der Beobachtung, dass $\underline u$ und $\underline i$ gleichphasig sind. Der komplexe Widerstand ist dann:

${\underline Z}_{R}=R={\frac {\underline u}{\underline i}}={\frac {{\hat u}}{{\hat \imath }}}{\big /}\!\!\!\underline {\;\;0_{{\,}}}={\frac {{\hat u}}{{\hat \imath }}}$

Kondensator

Setzt man in die oben für die Kapazität stehende Gleichung anstelle von und Zeiger ein, so erhält man nach Ausführung der Differenziation

$\frac{\underline i}C = \frac{\mathrm d\underline u}{\mathrm dt} =\hat u \cdot \mathrm e^{\mathrm j(\omega t +\varphi_u)}\cdot \mathrm j\omega =\underline u\ \mathrm j\omega$

Nach Umstellung und mit

$\mathrm e^{-\mathrm j\frac{\mathrm \pi}2} = \cos \left(-\frac{\mathrm \pi}2\right) +\mathrm j \sin \left(-\frac{\mathrm \pi}2\right) = 0+\mathrm j\cdot (-1) =-\mathrm j$

erhält man

$\frac{\underline u}{\underline i} =\frac1{\mathrm j\omega C} =-\mathrm j\cdot \frac1{\omega C} =\frac1{\omega C}\cdot \mathrm e^{-\mathrm j\frac{\mathrm \pi}2}$

Dann muss im allgemeinen Ansatz im Blick auf die Winkel

$\varphi_u -\varphi_i=-\frac{\mathrm \pi}2$

sein. Das entspricht der Beobachtung, dass im Falle eines idealen Kondensators $\underline u$ gegenüber $\underline i$ um −π/2 oder −90° in der Phase verschoben ist. Die Impedanz ist dann

Scheinwiderstand eines Kondensators bei $C=1\;\mathrm {\mu F}$

${\underline Z}_{C}={\mathrm j}\cdot X_{C}={\frac {\underline u}{\underline i}}={\frac {{\hat u}}{{\hat \imath }}}{\big /}\!\!\!\underline {\;\;-90_{{\,}}^{\circ }}$

In Blick auf Real- und Imaginärteil besteht der komplexe Widerstand ${\underline Z}_{C}$ hier nur aus einem negativen Imaginärteil. Dieser liefert einen negativen Blindwiderstand für den Kondensator

$X_{C}=-{\frac 1{\omega \cdot C}}=-{\frac 1{2{\mathrm \pi }f\cdot C}}$

Der komplexe Widerstand eines Kondensators wird also auf der imaginären Achse in negative Richtung aufgetragen. Der Formel kann man entnehmen, dass der Blindwiderstand des Kondensators umso kleiner wird, je höher man die Frequenz wählt.

Spule

Setzt man in die oben für die Induktivität stehende Gleichung anstelle von und Zeiger ein, so erhält man nach Ausführung der Differenziation

$\frac{\underline u}L = \frac{\mathrm d\underline i}{\mathrm dt} =\hat \imath \cdot \mathrm e^{\mathrm j(\omega t +\varphi_i)}\cdot \mathrm j\omega =\underline i\ \mathrm j\omega$

Nach Umstellung und mit

$\mathrm e^{\mathrm j\frac{\mathrm \pi}2} =\cos \left(\frac{\mathrm \pi}2\right) + \mathrm j \sin \left(\frac{\mathrm \pi}2\right) =\mathrm j$

erhält man

$\frac{\underline u}{\underline i} = \mathrm j\cdot \omega L =\omega L \cdot \mathrm e^{\mathrm j\frac{\mathrm \pi}2}$

Dann muss im allgemeinen Ansatz im Blick auf die Winkel

$\varphi_u -\varphi_i=\frac{\mathrm \pi}2$

sein. Das entspricht der Beobachtung, dass im Falle einer idealen Spule $\underline u$ gegenüber $\underline i$ um π/2 oder 90° voreilt. Die Impedanz ist dann

Scheinwiderstand einer Spule bei $L=1\;\mathrm {mH}$

${\underline Z}_{L}={\mathrm j}\cdot X_{L}={\frac {\underline u}{\underline i}}={\frac {{\hat u}}{{\hat \imath }}}{\big /}\!\!\!\underline {\;\;90_{{\,}}^{\circ }}$

In Blick auf Real- und Imaginärteil besteht der komplexe Widerstand ${\underline Z}_{L}$ hier nur aus einem positiven Imaginärteil. Dieser liefert einen positiven Blindwiderstand für die Spule

$X_{L}=\omega \cdot L=2\pi f\cdot L$

Der komplexe Widerstand ${\underline Z}_{L}$ der Spule liegt nun, wie beim Kondensator, auf der imaginären Achse. Allerdings wird er, anders als beim Kondensator, in positiver Richtung aufgetragen. Auch wird der Blindwiderstand der Induktivität mit steigender Frequenz größer, im Gegensatz zum Kondensator. Diese gegensätzlichen Eigenschaften führen in einer Reihenschaltung aus Spule und Kondensator bei einem bestimmten $\omega>0$ dazu, dass sich die Blindwiderstände zu null addieren, was man als Reihenresonanz im Schwingkreis bezeichnet.

Rechnung bei mehreren Bauteilen

Regeln

Die Regeln über Parallelschaltung und Reihenschaltung sowie die kirchhoffschen Regeln gelten in der Wechselstromtechnik unverändert weiter, wenn man sie auf komplexe Größen anwendet. Man legt zuerst fest, von welcher Größe zweckmäßigerweise auszugehen ist. Häufig erweist es sich als zweckmäßig, diese Größe in die reelle Achse zu legen.

Sind alle Bauelemente in Reihe geschaltet, so ist es zweckmäßig, den Strom vorzugeben. Man kann so für jedes Element, durch das derselbe Strom fließt, die angelegte Spannung bestimmen und dann alle Spannungen durch Addition der Zeiger zusammenfassen. Gleichwertig kann man erst alle Widerstände komplex addieren und dann mit dem Strom multiplizieren.

Sind jedoch alle Bauelemente parallel geschaltet, so wird man eine Spannung vorgeben. Man kann den Strom durch jedes Element getrennt berechnen und dann alle komplexen Ströme durch Aneinandersetzung der Zeiger addieren. Gleichwertig kann man erst alle komplexen Leitwerte addieren und dann mit der Spannung multiplizieren.

Ist die Schaltung eine Mischform, so ist man gezwungen, sie elementar zu zerlegen und jede Teilschaltung getrennt zu berechnen, bevor man sie wieder zusammensetzt. Ein Beispiel wird in Resonanztransformator beschrieben.

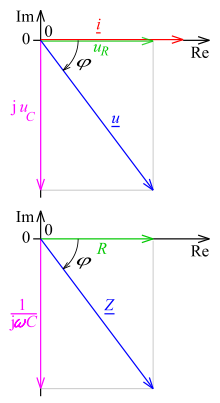

Zeiger in der komplexen Ebene für eine RC-Reihenschaltung:
oben: Wechselstrom und Spannung,
unten: Wechselstromwiderstände

Beispiel

An einer Reihenschaltung eines Widerstands R = 150 Ω und eines Kondensators C = 10 μF liegt eine Wechselspannung mit ω = 500 s⁻¹ an.

Dann hat man eine Reihenschaltung aus dem Wirkwiderstand

$R = 150\,\Omega$

und dem Blindwiderstand

$X_C = -\,\frac{1}{\omega C} = -\,\frac{1}{500\ \mathrm s^{-1} \cdot 10^{-5}\ \mathrm F}= -\,200\,\Omega$

mit der Umrechnung der Maßeinheiten $\mathrm F = \mathrm A \cdot \mathrm s \,/\,\mathrm V = \mathrm s \,/\,\Omega\,.$

Da sich die komplexen Widerstände oder Impedanzen bei einer Reihenschaltung addieren, ist die Gesamtimpedanz

$\underline Z={\underline Z}_{R}+{\underline Z}_{C}=R+{\mathrm j}X_{C}=150\,\Omega -{\mathrm j}\,200\,\Omega \,.$

Der Scheinwiderstand (Betrag der Impedanz) ergibt sich nach dem Satz des Pythagoras zu

$\begin{align} Z &= |\underline Z| = \sqrt{ (\operatorname{Re}\{\underline Z\})^2 + (\operatorname{Im}\{\underline Z\})^2}\\ &= \sqrt{(150\,\Omega)^2+(200\,\Omega)^2} = 250\,\Omega\,. \end{align}$

Er ist also das Verhältnis der Beträge von Spannung und Stromstärke. Für den Phasenverschiebungswinkel φ zwischen Spannung und Strom in dieser Schaltung folgt:

$\varphi =\arctan {\frac {\operatorname {Im}\{\underline Z\}}{\operatorname {Re}\{\underline Z\}}}=\arctan {{\frac {-200\,\Omega }{150\,\Omega }}}=-53{,}13^{{\circ }}\,.$

Damit kann man ${\underline {Z}}$ in Polarkoordinatenform darstellen: $\underline Z=250\,\Omega \cdot {\mathrm e}^{{-{\mathrm j}\,53{,}13^{\circ }}}=250\,\Omega \,{\big /}\!\!\!\underline {\;-53{,}13^{\circ }}\,.$

Leistung bei komplexer Rechnung

Zu einer komplexen Größe $\underline a =\hat a\ \mathrm{e}^{\mathrm j\alpha}$ definiert man die zugehörige konjugiert komplexe Größe $\underline a^\star =\hat a\ \mathrm{e}^{-\mathrm j\alpha}$ . Der Realteil von $\underline a$ ergibt sich zu

$\mathrm{Re}\ \underline a =\frac12(\underline a+\underline a^\star)$

Der Augenblickswert der Leistung p ist das Produkt der reellen Augenblickswerte von Spannung und Strom.

$\begin{align} p(t) &= \mathrm{Re}\ \underline u(t)\;\cdot\;\mathrm{Re}\ \underline i(t)\\ &= \frac14(\underline u+\underline u^\star)\cdot(\underline i +\underline i^\star)\\ &= \frac14(\underline u\; \underline i^\star +\underline u^\star\; \underline i\ +\underline u\; \underline i+\underline u^\star\; \underline i^\star)\\ &=\frac12\mathrm{Re}\ (\underline u\ \underline i^\star +\underline u\ \underline i)\\ &=\frac12\mathrm{Re} \left(\hat u\ \hat \imath\ \mathrm{e}^{\mathrm j (\varphi_u - \varphi_i)}+ \hat u\ \hat \imath\ \mathrm{e}^{\mathrm j (2\omega t+ \varphi_u + \varphi_i)}\right)\\ &= \mathrm{Re}\left( \underline U\ \underline I^\star +\underline U\ \underline I\ \mathrm{e}^{\mathrm j 2\omega t} \right) \end{align}$

Der Augenblickswert p der Leistung schwingt um die Höhe P mit (gegenüber u und i ) doppelter Frequenz

Die Klammer umfasst zwei Zeiger,

einen zeitunabhängigen, ruhenden und
einen mit doppelter Winkelgeschwindigkeit rotierenden.

Der zeitunabhängige Zeiger wird in DIN 5483-3 und DIN 40110-1 als komplexe Leistung oder komplexe Scheinleistung bezeichnet.

$\underline S=\underline U\ \underline I^\star =S\;\mathrm e^{\mathrm j (\varphi_u - \varphi_i)} =P +\mathrm j Q$

Darin sind die in der Wechselstromtechnik üblichen drei Kenngrößen zur Leistung enthalten:

die Scheinleistung S

$S=\left| \underline S\right|=U\;I$

die Wirkleistung P, die als Gleichwert über p definiert wird; der Schwingungsanteil fällt durch die Mittelwertbildung heraus. Es ergibt sich

$P=\mathrm{Re}\ \underline S=U\;I\;\cos (\varphi_u - \varphi_i)$

die ebenfalls frei von Schwingungsanteilen (Augenblickswerten) definierte (Verschiebungs-)Blindleistung Q

$Q=\mathrm{Im}\ \underline S=U\;I\;\sin (\varphi_u - \varphi_i)$

Einschränkungen

Somit kann mit dieser Methode der komplexen Wechselstromrechnung schwierig die Berechnung von Schaltvorgängen, wie das An- und Ausschalten, Pulse oder Pulsfolgen erfolgen. Für die Schaltung muss dafür mittels der komplexen Wechselstromrechnung ein Bode-Diagramm berechnet werden, das eine Komplexe Funktion im Spektralbereich darstellt. Nun entwickelt man zu dem zu untersuchenden Signal (z.B. Sprungfunktion beim Einschwingen) eine Fourierreihe, wandelt also das Signal vom Zeitbereich in den Spektralbereich um. Das Signal im Spektralbereich kann nun mittels des Bode-Diagramms in ein Abbild im Spektralbereich umgerechnet werden. Dieses Abbild lässt sich durch inverse Fouriertransformation wieder in ein Signal im Zeitbereich umrechen. Diese Vorgänge können auch mit Hilfe von Differenzialgleichungen beschrieben werden.

Weiterhin müssen auch alle Bauelemente einer Wechselstromschaltung wie Widerstände, Kondensatoren und Spulen lineare Eigenschaften im betrachteten Frequenzbereich zeigen. Dies trifft beispielsweise bei Spulen mit magnetischer Sättigung oder Kondensatoren, deren Dielektrizitätszahl von der elektrischen Feldstärke abhängt, nicht zu. Ferner sind in der Regel die Kennlinien von Halbleiterbauelementen nicht linear. In all diesen Fällen würde bei einer sinusförmigen Spannung ein nicht sinusförmiger Strom entstehen (oder umgekehrt), und die komplexe Wechselstromrechnung kann dann nicht angewendet werden.
