Metall-Oxid-Halbleiter-Feldeffekttransistor

Schaltzeichen der MOSFET-Grundtypen

Ein Metall-Oxid-Halbleiter-Feldeffekttransistor (englisch metal-oxide-semiconductor field-effect transistor, MOSFET auch MOS-FET, selten MOST) ist eine zu den Feldeffekttransistoren mit isoliertem Gate (IGFET) gehörende Bauform eines Transistors. In ihrer ursprünglichen und auch heute noch oft verwendeten Form sind sie durch einen Schichtstapel aus einer metallischen Gate-Elektrode, einem Halbleiter und dem dazwischen befindlichem oxidischen Dielektrikum bestimmt. Dies stellt eine Metall-Isolator-Halbleiter-Struktur dar, weshalb man verallgemeinert auch von Metall-Isolator-Halbleiter-Feldeffekttransistoren (MISFET) sprechen kann, die auch Varianten mit nicht-oxidischen Dielektrika umfassen. Im Laufe der technischen Entwicklung wurde dabei auch bei MOSFETs mit Silizium als Halbleitermaterial das metallische Gate durch dotiertes Polysilizium ersetzt. Für diese Variante wurde die Bezeichnung MOSFET weitgehend beibehalten, siehe auch Abschnitt Name.

Die Steuerung des Stromflusses im Halbleiterbereich zwischen den beiden elektrischen Anschlüssen Drain und Source erfolgt, wie bei allen IGFET, über eine Steuerspannung (Gate-Source-Spannung) bzw. Steuerpotential (Gate-Potential) an einem dritten Anschluss, dem sogenannten Gate. Dieses ist, anders als bei Sperrschichtfeldeffekttransistoren, durch ein Dielektrikum vom Halbleiter (und damit von Drain und Source) elektrisch isoliert.

Aufgrund fertigungstechnischer Vorteile ggü. anderen Varianten sind MOSFETs mit Silizium als Halbleitermaterial seit den 1970er Jahren zum meistverwendeten Transistortyp für analoge und digitale integrierte Schaltungen geworden. Hier kommen sie unter anderem als Teil von Logik-Gattern in digitalen Schaltungen zum Einsatz. Die Entwicklung in diesem Bereich ist für die stetige Skalierung der Transistoren bekannt. Hier konnten die Packungsdichte für diese Art von Transistoren um Größenordnungen erhöht und durch Massenfertigung die Herstellungskosten gering gehalten werden, so dass beispielsweise im Jahr 2008 in einem einzelnen Prozessor bis zu 1,9 Milliarden Transistoren verbaut wurden. Durch Nutzung neuer Varianten, wie den FinFETs, konnte die Skalierung weiter fortgesetzt werden. So ist es in 7-nm-Technik möglich, über 54 Milliarden Transistoren in einem Prozessor (Nvidia GA100 Ampere) zu verbauen.

Auch bei anderen Anwendungen, wie Schalten von hohen Strömen oder mit hohen Spannungen sind Silizium-MOSFETs in vielen Bereichen vertreten oder gar Standard, andere Materialien sind Galliumarsenid oder auch organische Halbleiter. Zunehmend werden jedoch die physikalischen Grenzen von Silizium ausgereizt, und für besondere Anwendungen sind heute andere Halbleitermaterialien mit für diese Anwendung besseren Eigenschaften als Silizium interessant, wie Verbindungshalbleiter oder Halbleiter mit größeren Bandlücken, wie Siliziumcarbid (SiC) und Galliumnitrid (GaN), auch wenn die Fertigungskosten derzeit noch beträchtlich höher liegen.

Geschichte

Das Funktionsprinzip von MOSFETs ist etwa 20 Jahre älter als das des Bipolartransistors. Die ersten Patentanmeldungen stammen aus den Jahren 1926 von Julius Edgar Lilienfeld und 1934 von Oskar Heil. Die ersten MOSFETs wurden allerdings erst 1960 gefertigt, als mit dem Silizium/Siliziumdioxid ein Materialsystem zur Verfügung stand, mit dem sich eine reproduzierbar gute Halbleiter-Isolator-Grenzfläche herstellen ließ. Damit verbunden war die Abkehr vom Germanium als Basismaterial und steigende Anforderungen an die Fertigungsbedingungen (Reinräume, strenges Temperaturregime).

Ab Anfang bzw. Mitte 1970 kam dotiertes Polysilizium als Gate-Material zum Einsatz und verdrängte damit aufgedampftes Aluminium. Seit der Jahrtausendwende wurde verstärkt an der neuartigen High-k+Metal-Gate-Technik geforscht und diese 2007 erstmals in der Massenproduktion eingesetzt.

Name

Der Name Metall-Oxid-Halbleiter-Feldeffekttransistor geht auf die ursprüngliche Schichtfolge des Gate-Schichtstapels zurück. Bis Anfang der 1980er-Jahre dominierte die Verwendung von Aluminium (ein Metall) als Gate-Material, das durch eine nichtleitende Siliziumdioxidschicht (Isolator) vom leitfähigen Kanal im Siliziumsubstrat (Halbleiter) getrennt war. In den 1980er-Jahren verbreiteten sich zunehmend Prozesse, die dotiertes Polysilizium als Gate-Material nutzten. Dies ist bis heute die häufigste Bauform handelsüblicher CMOS-Schaltkreise. Da kein Metall verwendet wird, ist die Bezeichnung MOSFET nicht mehr korrekt, wird aber weiterhin als Synonym genutzt.

Mit zunehmender Miniaturisierung zeigen MOS-Transistoren mit Polysilizium-Gate elektrische Nachteile, denn bei bestimmten Beschaltungen bildet sich ein Verarmungsbereich im Gate aus (Polysiliziumverarmung). Daher wurde seit Anfang der 2000er-Jahre nach alternativen Gate-Materialien (z.B. Übergangsmetalle) geforscht. Parallel dazu wurde auch nach alternativen Isolatormaterialien mit hoher Dielektrizitätskonstante (sogenannte High-k-Materialien) geforscht, um die steigenden Leckströme zu reduzieren. 2007 führte Intel als erster Hersteller die Kombination beider Änderungen ein; einige weitere Hersteller von Hochleistungsprozessoren folgten. In diesen Fällen ist die Bezeichnung MOSFET daher wieder korrekt, dennoch ist es oft günstiger, die neutrale Bezeichnung MISFET (Metall-Nichtleiter-Halbleiter-FET) oder ganz allgemein IGFET (FET mit isoliertem Gate) zu verwenden.

Aufbau und Funktionsweise

n-Kanal-MOSFET als spannungsgesteuerter Widerstand zum Ein- und Ausschalten einer Lampe

Ein MOSFET ist ein aktives Bauelement mit mindestens drei Anschlüssen (Elektroden): G (gate, dt. Steuerelektrode), D (drain, dt. Abfluss), S (source, dt. Quelle). Bei einigen Bauformen wird ein zusätzlicher Anschluss B (bulk, Substrat) nach außen geführt, der mit der Chiprückseite verbunden ist. Da eine Spannung an der Chiprückseite zusätzliche elektrische Felder erzeugt, die auf den Kanal wirken, verschiebt sich, wenn man die Spannung am B-Anschluss ändert, die Threshold-Spannung des MOSFETs. Meistens ist das Substrat jedoch intern mit dem Source verbunden.

Wie andere Feldeffekttransistoren wirkt der MOSFET wie ein spannungsgesteuerter Widerstand, das heißt, über die Gate-Source-Spannung U_GS kann der Widerstand zwischen Drain und Source R_DS und somit der Strom I_DS (vereinfacht I_D) durch R_DS um mehrere Größenordnungen geändert werden. Der Schlüssel zum Verständnis dieser Widerstandsänderung in einer MOS-Struktur liegt in der Entstehung (Anreicherungstypen) bzw. Abschnürung (Verarmungstypen) eines leitenden Kanals unter dem Gate (Details siehe unten).

Grundtypen

Ähnlich wie der Bipolartransistor kann auch der MOSFET in die zwei grundlegenden Varianten p-Typ (auch p-leitend, p-Kanal oder PMOS) und n-Typ (auch n-leitend, n-Kanal oder NMOS) eingeteilt werden. Werden, beispielsweise in integrierten Digitalschaltungen, beide Typen gemeinsam verwendet, spricht man von CMOS (engl.: complementary MOS). Zusätzlich gibt es von beiden Varianten jeweils zwei Formen, die sich im inneren Aufbau und in den elektrischen Eigenschaften unterscheiden:

Verarmungstyp (engl.: depletion) – auch selbstleitend, normal-an, normal leitend
Anreicherungstyp (engl.: enhancement) – auch selbstsperrend, normal-aus, normal sperrend

In der Praxis werden mit großer Mehrheit Anreicherungstypen (=normal sperrend) eingesetzt.

Grundsätzlicher Aufbau und physikalische Funktion

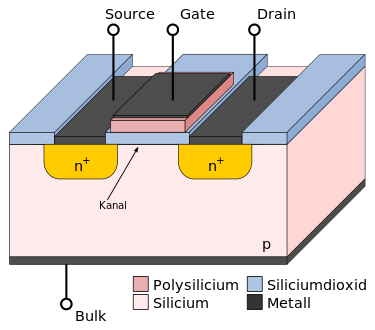

Als Beispiel sei der selbstsperrende n-Kanal-MOSFET (Anreicherungstyp) gegeben.

Als Grundmaterial dient ein schwach p-dotierter Siliziumeinkristall (Substrat). In dieses Substrat sind zwei stark n-dotierte Gebiete eingelassen, die den Source- bzw. Drain-Anschluss erzeugen. Zwischen den beiden Gebieten befindet sich weiterhin das Substrat, wodurch eine npn-Struktur entsteht, die vorerst keinen Stromfluss zulässt (vgl. npn-Transistor: Ohne Basisstrom ist der Transistor gesperrt). Genau über diesem verbleibenden Zwischenraum wird nun eine sehr dünne, widerstandsfähige Isolierschicht (Dielektrikum, meist Siliziumdioxid) aufgebracht. Das Dielektrikum trennt die darüberliegende Gate-Elektrode vom Silizium (genauer vom Kanalgebiet). Als Gate-Material wurde bis Mitte der 1980er Aluminium verwendet, das von n⁺- bzw. p⁺-dotiertem (entartetem) Polysilizium (Abkürzung für polykristallines Silizium) abgelöst wurde.

Durch diesen Aufbau bilden Gate-Anschluss, Dielektrikum und Bulk-Anschluss einen Kondensator, der beim Anlegen einer positiven Spannung zwischen Gate und Bulk aufgeladen wird. Durch das elektrische Feld wandern im Substrat Minoritätsträger (bei p-Silizium Elektronen) an die Grenzschicht und rekombinieren mit den Majoritätsträgern (bei p-Silizium Defektelektronen). Das wirkt sich wie eine Verdrängung der Majoritätsträger aus und wird „Verarmung“ genannt. Es entsteht eine Raumladungszone an der Grenzschicht zum Oxid mit negativer Raumladung. Ab einer bestimmten Spannung U_th (engl. threshold voltage, Schwellspannung) ist die Verdrängung der Majoritätsladungsträger so groß, dass sie nicht mehr für die Rekombination zur Verfügung stehen. Es kommt zu einer Ansammlung von Minoritätsträgern, wodurch das eigentlich p-dotierte Substrat nahe an der Isolierschicht n-leitend wird. Dieser Zustand wird starke „Inversion“ genannt. Im Bändermodell erklärt, führt die erhöhte Gate-Spannung zu einer Bandbiegung von Leitungs- und Valenzband an der Grenzschicht. Das Ferminiveau liegt ab der kritischen Spannung näher am Leitungsband als am Valenzband. Das Halbleitermaterial ist somit invertiert. Der entstandene dünne n-leitende Kanal verbindet nun die beiden n-Gebiete Source und Drain, wodurch Ladungsträger (beinahe) ungehindert von Source nach Drain fließen können.

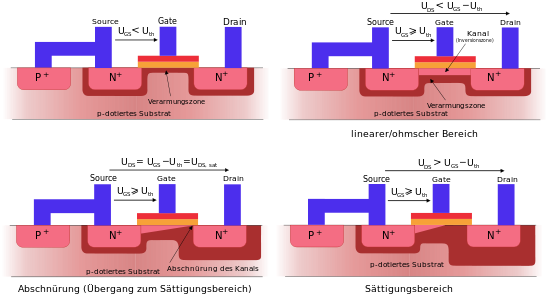

Operationsbereiche eines n-Kanal-MOSFET

Prinzipiell sind Source- und Drain-Anschluss zunächst gleichwertig. Meist ist der Aufbau aber nicht symmetrisch, um ein besseres Verhalten zu erzielen. Außerdem wird bei den meisten Bauformen Bulk intern elektrisch mit Source verbunden, da ein Potentialunterschied zwischen Source und Bulk die Eigenschaften des Transistors (vor allem die Schwellenspannung) negativ beeinflusst (body effect). Auf die grundlegende Funktion hat diese Verbindung keinen Einfluss. Allerdings entsteht zusätzlich eine Diode zwischen Bulk- und Drain-Anschluss, die parallel zum eigentlichen Transistor liegt. Bulk mit dem p-dotierten Substrat und Drain mit dem n-Gebiet bilden den p-n-Übergang. Diese Inversdiode ist als Pfeil im Schaltsymbol des MOSFETs dargestellt. Er zeigt beim n-Kanal-MOSFET vom Bulk-Anschluss zum Kanal.

Siehe auch: Feldeffekttransistor

Zuordnung der Source- und Drain-Gebiete bei PMOS und NMOS

CMOS-Inverter

Source bezeichnet den Anschluss, von dem die für den Ladungstransport verantwortlichen Ladungsträger (Majoritätsladungsträger) im leitenden Fall in Richtung des Drain-Anschlusses driften.

Beim p-Kanal-MOSFET (PMOS, PMOSFET) bilden Defektelektronen (Löcher) die Majoritätsladungsträger, sie fließen in Richtung der technischen Stromrichtung.> Bei der Beschaltung von p-Kanal-MOSFET ist das Source-Potential $\varphi _{\mathrm {S} }$ (+, näher an $U_{\mathrm {DD} }$ gelegen) größer als das Drain-Potential $\varphi _{\mathrm {D} }$ (−; näher an $U_{\mathrm {SS} }$ gelegen).

Beim n-Kanal-MOSFET (NMOS, NMOSFET) bilden hingegen Elektronen die Majoritätsladungsträger. Sie fließen entgegen der technischen Stromrichtung. Bezüglich des elektrischen Potentials ist daher die Lage von Source und Drain entgegengesetzt zum p-Kanal-MOSFET. Das heißt, das Source-Potential $\varphi _{\mathrm {S} }$ (−; näher an $U_{\mathrm {SS} }$ gelegen) ist geringer als das Drain-Potential $\varphi _{\mathrm {D} }$ (+; näher an $U_{\mathrm {DD} }$ gelegen).

Varianten

Mit den steigenden Anforderungen an die elektrischen Eigenschaften von MOSFETs und der Notwendigkeit, mit den Effekten der Miniaturisierung bei den Transistoren (z.B. Kurzkanaleffekte) umzugehen, wurden in den vergangenen Jahrzehnten Varianten des planaren MOSFET entwickelt. Sie unterscheiden sich häufig in der Gestaltung des Dotierungsprofils oder der Materialwahl. Beispiele sind LDD-MOSFETs (von engl. lightly doped drain), Transistoren mit Halo-Implantaten oder gestrecktem Silizium sowie HKMG-Transistoren. Da in der Regel verschiedene Verbesserungen gleichzeitig genutzt werden, lässt sich hier jedoch keine Klassifikation anwenden.

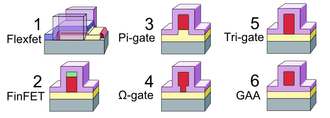

Darüber hinaus ist zwischen lateralen (also parallel zu der Oberfläche ausgerichteten) und vertikalen Bauformen zu unterscheiden. Während laterale Transistoren vorwiegend in der Nachrichtentechnik zum Einsatz kommen (lateral double-diffused MOSFET, LDMOS), findet sich die vertikale Bauform überwiegend in der Leistungselektronik wieder. Der Vorteil der vertikalen Struktur liegt in der höheren möglichen Sperrspannung der Bauelemente.

Schaltzeichen

Siehe auch: Feldeffekttransistor

Als Schaltzeichen werden im deutschsprachigen Raum meist Darstellungen mit den vier Anschlüssen für Gate, Source, Drain und Body/Bulk (mittiger Anschluss mit Pfeil) genutzt. Dabei kennzeichnet die Richtung des Pfeils am Body/Bulk-Anschluss die Kanal-Art, das heißt die Majoritätsladungsträgerart. Hierbei kennzeichnet ein Pfeil zum Kanal einen n-Kanal- und ein Pfeil weg vom Kanal einen p-Kanal-Transistor. Ob der Transistor selbstsperrend oder selbstleitend ist, wird wiederum über eine gestrichelte („Kanal muss erst invertiert werden“ → Anreicherungstyp, selbstsperrend) bzw. eine durchgängige („Strom kann fließen“ → Verarmungstyp, selbstleitend) Kanallinie dargestellt. Darüber hinaus sind vor allem im internationalen Umfeld weitere Zeichen üblich, bei denen der üblicherweise mit Source verbundene Body/Bulk-Anschluss nicht dargestellt wird. Die Kennzeichnung des Transistortyps erfolgt dann wiederum über Pfeile und unterschiedliche symbolische Darstellungen des Kanals sowie über einen Kreis am Gate, vgl. Tabelle. Zur Kennzeichnung der Source-Elektrode wird in manchen Symbolen der Kontakt zum Gate nicht mittig über dem Kanal, sondern direkt gegenüber dem Source-Anschluss dargestellt.

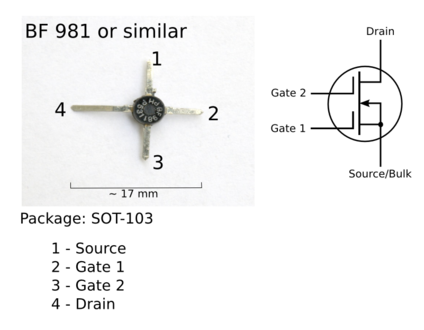

Schaltzeichen diskreter MOSFETs (Auswahl verschiedener Darstellungsvarianten)
Leitungs- / Kanaltyp	Anreicherungstyp (selbstsperrend)			Verarmungstyp (selbstleitend)
p-Kanal
n-Kanal

Kennlinienfeld

Aktive Spannungen und Versorgungsspannungen
Symbol	Berechnung	Beschreibung
$U_{\mathrm {DS} }$	$\varphi _{\mathrm {D} }-\varphi _{\mathrm {S} }$	Ausgangsspannung zwischen Drain und Source
$U_{\mathrm {GS} }$	$\varphi _{\mathrm {Gate} }-\varphi _{\mathrm {S} }$	Eingangsspannung zwischen Gate und Source
$U_{\mathrm {SB} }$	$\varphi _{\mathrm {S} }-\varphi _{\mathrm {Bulk} }$	Spannung zwischen Source und Back-Gate, auch Bulk-Anschluss genannt
$U_{\mathrm {DD} }$		positive Versorgungsspannung aus NMOS, wird auch in CMOS-Technik verwendet
$U_{\mathrm {SS} }$		negative Versorgungsspannung aus NMOS, wird auch in CMOS-Technik verwendet

Schwellenspannung

Die Schwellenspannung $U_{\mathrm {th} }$ (engl.: threshold voltage) stellt ein zentrales Element bei der Modellbetrachtung von MOSFETs dar und hängt stark von der Prozesstechnik ab. Dabei entscheiden die Dotierungen von Source, Drain und des Kanalgebietes über die Größe der Schwellenspannung.

$U_{\mathrm {th} }<0\,\mathrm {V}$ für NMOS-Verarmungstyp und PMOS-Anreicherungstyp
$U_{\mathrm {th} }>0\,\mathrm {V}$ für NMOS-Anreicherungstyp und PMOS-Verarmungstyp, typ. zwischen 1 V und 3 V.

Zudem ist die Schwellenspannung abhängig von der Temperatur. Für die Beschreibung reicht die Abhängigkeit 1. Ordnung (lineare Abhängigkeit):

$U_{\mathrm {th} }\left(T\right)=U_{\mathrm {th0} }+\alpha \cdot \left(T-T_{0}\right)$

wobei $\alpha$ der Temperaturkoeffizient, die Temperatur und $T_{0}$ die Stütztemperatur (beispielsweise die typische Betriebstemperatur) ist.

Ausgangskennlinienfeld

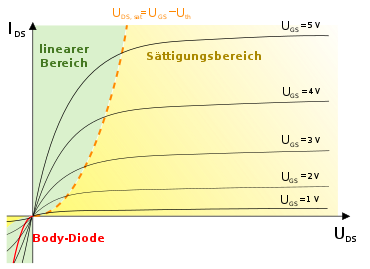

Beispiel des Ausgangskennlinienfeldes eines NMOS vom Anreicherungstyp (U_GS > U_th)

Die Darstellung der Zusammenhänge zwischen dem Drain-Strom $I_{\mathrm {D} }$ (auch $I_{\mathrm {DS} }$ , Drain-Source-Strom) und der Drain-Source-Spannung $U_{\mathrm {DS} }$ in Abhängigkeit von der Gate-Source-Spannung $U_{\mathrm {GS} }$ wird als Ausgangskennlinienfeld eines MOSFETs bezeichnet. Es ist für alle MOSFETs (NMOS-Anreicherungstyp, NMOS-Verarmungstyp, PMOS-Anreicherungstyp und PMOS-Verarmungstyp) prinzipiell gleich. Unterschiede ergeben sich nur in den Potentialbezugspunkten von Drain und Source, sowie im Vorzeichen des Verstärkungsfaktors. Die Kennlinien werden durch weitere Effekte (Temperatur, Substratvorspannung, Kurzkanaleffekte etc.) beeinflusst.

Die einzelne I_D-U_DS-Kennlinie eines MOSFETs unterteilt sich in drei Bereiche: den Sperrbereich, den aktiven Bereich und den Sättigungsbereich.

Sperrbereich

Im Sperrbereich (engl. cutoff region), auch Abschaltbereich oder Unterschwellenbereich (engl. subthreshold region) genannt, liegt die Gate-Source-Spannung $U_{\mathrm {GS} }$ unterhalb der Schwellenspannung $U_{\mathrm {th} }$ .

Für $U_{\mathrm {GS} }<U_{\mathrm {th} }\quad {}$ gilt:

$I_{\mathrm {DS} }=I_{0}\cdot \exp \left({\frac {U_{\mathrm {GS} }-U_{\mathrm {th} }}{U_{\mathrm {T} }\cdot n}}\right)=I_{0}\cdot 10^{\left({\frac {U_{\mathrm {GS} }-U_{\mathrm {th} }}{S}}\right)}$

mit

dem Schwellenspannungsstrom (engl.: threshold current) $I_{\mathrm {0} }=I_{\mathrm {DS} }\left(U_{\mathrm {GS} }=U_{\mathrm {th} }\right)$
dem subthreshold swing (Kehrwert von subthreshold slope, Unterschwellensteilheit) $S=U_{\mathrm {T} }\cdot \ln \!10\cdot n$
der Temperaturspannung $U_{\mathrm {T} }={\frac {k_{\mathrm {B} }\cdot T}{q}}$ ,
der Boltzmannkonstante $k_{\mathrm {B} }$ ,
die Ladung der beteiligten Ladungsträger (≙ Elementarladung),
dem Emissionsfaktor im Unterschwellenbereich (engl. sub-threshold slope factor) $n=\left(1+C_{\mathrm {D} }/C_{\mathrm {Dielektrikum} }\right)$ und
der Verarmungskapazität $C_{\mathrm {D} }$ (engl.: depletion capacitance), diese setzt sich aus den Überlappkapazitäten an Drain und Source zusammen

Der Leckstrom (engl.: leakage current) eines Anreicherungs-MOSFET berechnet sich aus der Gleichung für den Sperrbereich:

$I_{\mathrm {leakage} }=I_{\mathrm {DS0} }\left(U_{\mathrm {GS} }=0\,\mathrm {V} \right)$ (nur für NMOS-Anreicherungs- und PMOS-Anreicherungs-Typ).

Linearer Bereich

Im linearen Bereich (auch Triodenbereich, ohmscher Bereich oder aktiver Bereich genannt, engl.: (triode region oder ohmic region)) liegt die Gate-Source-Spannung $U_{\mathrm {GS} }$ über der Schwellenspannung $U_{\mathrm {th} }$ (Im Fall des Anreicherungs-MOSFET), sodass ein durchgehender Kanal zwischen Drain und Source entsteht. Der Bereich wird durch die Kennlinie der Grenzspannung $U_{\mathrm {DS,sat} }=U_{\mathrm {GS} }-U_{\mathrm {th} }$ begrenzt.

Die Bezeichnung stammt von dem Umstand, dass die Kennlinien bei $U_{\mathrm {DS} }\approx 0$ nahezu linear durch den Ursprung verlaufen, was dem Verhalten eines ohmschen Widerstands entspricht.

Für $U_{\mathrm {GS} }\geq U_{\mathrm {th} }$ und $\left(U_{\mathrm {GS} }-U_{\mathrm {th} }\right)>U_{\mathrm {DS} }$ gilt:

$I_{\mathrm {DS} }=K_{\mathrm {n/p} }\cdot \left(\left(U_{\mathrm {GS} }-U_{\mathrm {th} }\right)\cdot U_{\mathrm {DS} }-{\frac {{U_{\mathrm {DS} }}^{2}}{2}}\right)$

mit

dem NMOS-Verstärkungsfaktor (n-dotiert) $K_{\mathrm {n} }=+\,\mu _{\mathrm {n} }\cdot C'_{\mathrm {Dielektrikum} }\cdot {\frac {W_{\mathrm {n} }}{L_{\mathrm {n} }}}$ ,
dem PMOS-Verstärkungsfaktor (p-dotiert) $K_{\mathrm {p} }=-\,\mu _{\mathrm {p} }\cdot C'_{\mathrm {Dielektrikum} }\cdot {\frac {W_{\mathrm {p} }}{L_{\mathrm {p} }}}$ ,
der Ladungsträgerbeweglichkeit der Elektronen in n- bzw. p-dotiertem Substrat $\mu _{\mathrm {n} }$ bzw. $\mu _{\mathrm {p} }$
der flächenspezifische Kapazität des Gate-Kondensators $C'_{\mathrm {Dielektrikum} }={\frac {\epsilon _{\mathrm {Dielektrikum} }}{d_{\mathrm {Dielektrikum} }}}={\frac {C_{\mathrm {Dielektrikum} }}{W\cdot L}}$
der Weite und der Länge des Gates,
der Dicke $d_{\mathrm {Dielektrikum} }$ des Gate-Dielektrikums,
der Permittivität $\epsilon _{\mathrm {i} }$ des jeweiligen Materials, z.B. Silizium als Substrat und Siliziumdioxid als Dielektrikum,

Sättigungsbereich

Im Sättigungsbereich (engl. saturation region, active mode, Abschnürbereich genannt) verläuft die I_DS-U_DS-Kennlinie näherungsweise parallel zur $U_{DS}$ -Achse. Das heißt, wird die Spannung zwischen Drain und Source erhöht, hat dies kaum einen steigernden Effekt auf den Strom, der zwischen diesen Kontakten fließt. Die Grenze, ab der sich dieses Verhalten zeigt, wird als $U_{\mathrm {DS,sat} }=U_{\mathrm {GS} }-U_{\mathrm {th} }$ definiert. Wie im Ausgangskennlinienfeld zu sehen, kann allerdings die Eingangsspannung $U_{\mathrm {GS} }$ genutzt werden, um den Strom $I_{\mathrm {DS} }$ direkt zu beeinflussen. In diesem Fall verhält sich der Transistor wie eine durch die Eingangsspannung $U_{\mathrm {GS} }$ gesteuerte Stromquelle. Weitere Effekte entstehen durch die Kanallängenmodulation.

Falls die Eingangsspannung am Transistor oberhalb der Threshold-Spannung liegt:

$U_{\mathrm {GS} }\geq U_{\mathrm {th} }$ ,

und die Ausgangsspannung oberhalb der Sättigungsspannung (bzw. Abschnürspannung) liegt:

$\left(U_{\mathrm {GS} }-U_{\mathrm {th} }\right)=U_{D,sat}\leq U_{\mathrm {DS} }$

dann gilt für den Strom $I_{DS}$ im Ausgangskreis:

$I_{\mathrm {DS} }={\frac {K_{\mathrm {n/p} }}{2}}\cdot \left(U_{\mathrm {GS} }-U_{\mathrm {th} }\right)^{2}$

Beim Vergleich mit einem Bipolartransistor muss bei der Verwendung des Begriffs Sättigungsbereich darauf geachtet werden, dass der Begriff Sättigung beim Bipolartransistor eine andere Bedeutung hat.

Kennlinieneffekte

Substratvorspannung, Back-Gate-Steuerung, Body-Effekt

Wenn eine Substratvorspannung (auch Back-Gate-Spannung) an den Transistor angelegt wird, so hängt die Schwellenspannung $U_{\mathrm {th} }$ von der Source-Bulk-Spannung $U_{\mathrm {SB} }$ ab. Je größer die Spannung $U_{\mathrm {SB} }$ wird, desto größer wird die Schwellenspannung.

$U_{\mathrm {th} }\left(U_{\mathrm {SB} }\right)=U_{\mathrm {th0} }+\gamma \cdot \left({\sqrt {2\cdot \varphi _{\mathrm {S} }+U_{\mathrm {SB} }}}-{\sqrt {2\cdot \varphi _{\mathrm {S} }}}\right)$

mit

dem Substrateffekt-Parameter $\gamma ={\frac {\sqrt {2\cdot \epsilon _{\mathrm {Substrat} }\cdot q\cdot N}}{C'_{\mathrm {Dielektrikum} }}}$ ,
dem Oberflächenpotential bei starker Inversion: $\varphi _{\mathrm {S} }=U_{\mathrm {T} }\cdot \ln \left({\frac {N_{\mathrm {Substrat} }}{n_{\mathrm {i} }}}\right)$ ,
der Dotierungskonzentration des Substrats bzw. der n- oder p-Wanne (typische Werte bewegen sich im Bereich 10¹³ bis 10¹⁷ cm⁻³) und
der Eigenleitkonzentration $n_{\mathrm {i} }$ des undotierten (intrinsischen) Substratmaterials (z.B. 10¹⁰ cm⁻³ Silizium bei Raumtemperatur).

Kanallängenmodulation

Unter dem Begriff Kanallängenmodulation wird ein Effekt verstanden, der in seinen Auswirkungen dem Early-Effekt der Bipolartransistoren gleicht. Die Kanallängenmodulation tritt im Sättigungsbereich ( $U_{\mathrm {DS,sat} }\geq \left(U_{\mathrm {GS} }-U_{\mathrm {th} }\right)$ ) auf und modelliert die Einschnürung des Kanals (der Kanal erreicht das Drain nicht mehr, die Region ohne Kanal wird auch Pinch-Off-Region genannt). In der Ausgangskennlinie ist die Kanallängenmodulation durch den Anstieg des Drainstromes im Sättigungsbereich bei zunehmender Drain-Source-Spannung zu erkennen (DIBL-Effekt). Spürbare Auswirkungen zeigt die Kanallängenmodulation bei Strukturgrößen von L < 1 µm. In Näherung lässt sich diesem Effekt durch folgende Näherungsgleichung Rechnung tragen, wobei der Kanallängenmodulationsparameter $\lambda$ das Ausmaß charakterisiert:

$I_{\mathrm {DS} }=I_{\mathrm {DS0} }\cdot \left(1+\lambda \cdot \left(U_{\mathrm {DS} }-U_{\mathrm {DS,sat} }\right)\right)$

wobei $I_{\mathrm {DS0} }$ der Transistorstrom ohne Berücksichtigung ist. Er ergibt sich aus:

$I_{\mathrm {DS0} }={\frac {\beta _{n}}{2}}\left(U_{\mathrm {GS} }-U_{\mathrm {th} }\right)^{2}$ ,

mit der $\beta_n$ der Kleinsignalverstärkung der Ströme bei ω→0 ist.

„Threshold-Voltage-roll-off“-Effekt

Threshold-Roll-Off-Parameter r

Bei kurzen Kanälen beeinflusst ein Effekt höherer Ordnung die Schwellenspannung, dieser wird „Threshold-Voltage-roll-off“-Effekt genannt. Dabei beeinflusst die Kanallänge die Schwellenspannung:

$U_{\mathrm {th} }\left(L\right)=U_{\mathrm {th0} }+{\frac {-q\cdot N_{\mathrm {Kanal} }\cdot r}{C'_{\mathrm {Dielektrikum} }\cdot L}}\cdot \left({\sqrt {1+{\frac {2\,w_{\mathrm {D} }}{r}}}}-1\right)$ mit

Breite der Raumladungszone am Drain:

$w_{\mathrm {D} }={\sqrt {{\frac {2\,\epsilon _{\mathrm {Substrat} }}{q\cdot N_{\mathrm {Substrat} }}}\cdot \left(2\,\varphi _{\mathrm {S} }+U_{\mathrm {SB} }\right)}}$

Schaltbetrieb

Streukapazitäten von T1 und Gegentaktansteuerung

Beim Schalten eines MOSFETs wirken sich primär die Streukapazitäten innerhalb des Bauteils auf das zeitliche Verhalten aus. Wesentlichen Einfluss auf die Schaltzeiten besitzt die sogenannte Miller-Kapazität, eine parasitäre Kapazität zwischen der Gate-Elektrode zur Drain-Elektrode. Für die Modellbetrachtung des Schaltverhaltens dienen die Parameter C_GS, C_DS und C_DG (siehe Bild), wohingegen in Datenblättern C_iss, C_oss und C_rss angegeben sind. Das liegt daran, dass letztere einfach messbare Größen darstellen. Nachfolgende Formeln ermöglichen die Umrechnung zwischen beiden Systemen:

${\begin{matrix}C_{\mathrm {iss} }&=&C_{\mathrm {GS} }+C_{\mathrm {DG} }\\C_{\mathrm {oss} }&=&C_{\mathrm {DG} }+C_{\mathrm {DS} }\\C_{\mathrm {rss} }&=&C_{\mathrm {DG} }\end{matrix}}$

Der Einschaltvorgang teilt sich in drei Abschnitte auf (siehe auch Bild unten):

$t_{1}<t<t_{2}$ : Gate-Source-Kapazität aufladen (Totzeit)
$t_{2}<t<t_{3}$ : Miller-Kapazität entladen
$t_{3}<t<t_{4}$ : Gate-Source-Kapazität aufladen und voll durchschalten

Während der ersten Phase steuert der MOSFET noch nicht durch, denn zunächst muss die Gate-Source-Kapazität bis zum Erreichen der Schwellspannung aufgeladen werden. Ab dem Punkt t₂ beginnt die Drain-Source-Strecke durchzusteuern. Dabei muss der Treiber auch den Entladestrom für die Drain-Gate-Kapazität abführen. Dabei stellt sich ein Gleichgewicht ein, denn je höher U_GS steigt, desto schneller fällt U_DS und damit U_DG, wodurch ein höherer Entladestrom fließt. Die Gate-Source-Spannung bildet zeitlich ein Plateau (Miller-Plateau), weil die Drain-Gate-Spannung einem weiteren Anstieg entgegenarbeitet. Die Stärke dieses Effektes hängt folglich direkt mit der Höhe der Versorgungsspannung (U_Supply) zusammen.

$I_{\mathrm {G} }\approx {\frac {\mathrm {d} U}{\mathrm {d} t}}\cdot C_{\mathrm {DG} }$ für $t_{2}<t<t_{3}$

Qualitative Spannungsverläufe im Schaltbetrieb eines MOSFETs

Die letzte Phase sorgt für das vollständige Durchschalten des Transistors, damit ein minimaler Drain-Source-Widerstand (R_DSon) erreicht wird. Dadurch verringern sich die ohmschen Verluste, und ein hohes On/Off-Verhältnis, sprich ein hoher Wirkungsgrad, wird erzielt.

Der Ausschaltvorgang verläuft umgekehrt, jedoch sind die Zeiten nicht identisch. Die Ausschaltzeit ist dabei immer etwas länger als die Einschaltzeit, was häufig in Leistungs-Gegentakt-Endstufen durch entsprechende Totzeiten in der Ansteuerung berücksichtigt werden muss.

Das gezeigte Modell stellt eine starke Vereinfachung dar und dient dem grundlegenden Verständnis für das Schaltverhalten eines MOSFETs, was für viele Anwendungen auch hinreichend ist. Für detaillierte Betrachtungen muss die Spannungsabhängigkeit der Kapazitäten herangezogen werden sowie die Auswirkung weiterer parasitärer „Bauelemente“. Statt der Gate-Source-Kapazität wird die Gate-Ladung Q_G betrachtet.

Inversdiode

Eine Spannung zwischen Source und dem Substrat bewirkt eine Verschiebung der Schwellenspannung. Je höher diese Spannung ist, desto höher wird die Spannung, die zwischen Gate und Source erforderlich ist, damit der Kanal leitend wird. Dieser als Body-Effekt bekannte Einfluss ist in den meisten Anwendungen unerwünscht. Daher ist üblicherweise das Substrat direkt im Transistor elektrisch mit Source verbunden. Auf diese Weise liegen Substrat und Source zwangsweise auf dem gleichen elektrischen Potential. Als Nebenwirkung dieser Verbindung liegt ein p-n-Übergang zwischen Source und Drain, das notwendigerweise gegensätzlich zum Substrat dotiert ist. Dieser Übergang wird leitend, wenn Drain und Source hinsichtlich ihres Potentials die Rollen tauschen. Das ist bei n-Kanal-MOSFETs der Fall, wenn von außen an Source eine höhere Spannung angelegt wird als an Drain. Da dies die umgekehrte Richtung wie im normalen Betrieb ist, wird der p-n-Übergang auch Inversdiode genannt. Eine andere Bezeichnung für den Übergang ist Body-Diode.

Ein MOSFET kann nur in Sperrrichtung der Inversdiode als regelbarer Widerstand eingesetzt werden. Als Schaltelement kann ein MOSFET ebenfalls nur in einer Richtung einen Stromfluss unterbinden. Viele Schaltungen sind daher so ausgelegt, dass die Inversdiode nie in Durchlassrichtung betrieben wird. Beispiele dafür sind die Endstufen von Audioverstärkern, oder die Transistoren, die in Computern digitale Signale schalten.

Bei manchen Schaltanwendungen ist eine Leitung von Strom entgegen der „normalen“ Richtung sogar erwünscht. So sind Brückenschaltungen so konzipiert, dass die Inversdiode leitend wird. Bei Anwendungen mit hoher Schaltfrequenz ist allerdings die vergleichsweise lange Sperr-Erholzeit der Inversdiode eine Begrenzung. Außerdem führt ihre recht hohe Flussspannung zu erhöhter Verlustleistung. In diesen Fällen wird extern eine schnelle Schottkydiode mit niedrigerer Flussspannung parallel zur Inversdiode an Source und Drain hinzugefügt.

Bei FREDFETs zeigt die Inversdiode ein besseres Schaltverhalten und ermöglicht somit einen kompakteren Aufbau.

Leckströme

Bei den Leckströmen handelt es sich um unerwünschte Stromflüsse innerhalb der Transistoren. Diese treten sowohl im gesperrten als auch im leitenden Zustand des Transistors auf. Momentan (Stand 2008) sind hier vor allem der Subthreshold-Leakage (frei übersetzt: Unterschwellspannungsleckstrom), Junction-Leakage als auch der Gate-Oxid-Leckstrom dominierend.

In konventionellen CMOS-Techniken mit Siliziumdioxid als Dielektrikum stellen die Leckströme eines der Hauptprobleme beim Chipentwurf dar, wenn Transistoren mit Gatelängen von weniger als 100 nm verwendet werden (praktisch alle 2010 aktuellen Prozessoren). So verursachten die Leckströme Mitte der 2000er-Jahre bei Prozessoren im High-End-Bereich bis zur Hälfte des Gesamtenergieverbrauchs. Eine Variante zur Reduzierung der Leckströme ist die sogenannte High-k+Metal-Gate-Technik, bei der dielektrische Materialien mit hoher Permittivität (High-k-Dielektrikum) statt Siliziumdioxid genutzt werden, beispielsweise dotiertes Hafniumoxid.

Vor- und Nachteile

Ein prinzipieller Nachteil der MOSFET-Technik ist die geringe Oberflächenbeweglichkeit der Ladungsträger im Kanal. Elektronen besitzen dabei eine höhere Beweglichkeit als Defektelektronen, daher haben n-Kanal-MOSFET bessere Eigenschaften als p-Kanal-Typen. Durch die Verkleinerung der Bauelementstrukturen lässt sich dieser Nachteil jedoch ausgleichen und die Schaltgeschwindigkeit erhöht sich. Dadurch gelingt es einerseits, schnellere Einzeltransistoren herzustellen, andererseits lassen sich durch feine Wabenstrukturen auch schnelle MOSFET für große Ströme herstellen. Durch Skalierung in den Submikrometerbereich wird der MOSFET für integrierte digitale Anwendungen mit Taktfrequenzen oberhalb von 1 GHz verwendbar. MOSFETs sind wegen ihres einfachen Herstellungsprozesses (CMOS-Prozess) und der lateralen Struktur besonders für integrierte Schaltungen geeignet.

Da bei IGFETs im Gegensatz zu Bipolartransistoren die Steuerung nicht über einen Stromfluss (Basisstrom), sondern über eine Steuerspannung erfolgt, werden sie irreführenderweise als „stromlos“ bezeichnet. Im statischen Betrieb, d.h., bei konstanter Gate-Spannung, fließt über das Gate so gut wie kein Strom. Allerdings ist zur Umladung der Gate-Kapazität ein teilweise erheblicher Lade- und Entladestrom notwendig. Diese Ströme verursachen zusammen mit den Gate-Leckströmen, die bei heutigen Mikroprozessoren nicht mehr vernachlässigbar sind, die hohe Leistungsaufnahme moderner integrierter Schaltkreise.

In Leistungsanwendungen ist der Leistungs-MOSFET hinsichtlich kurzer Schaltzeiten und geringer Schaltverluste den Bipolartransistoren und IGBTs überlegen. Er erreicht jedoch nicht deren hohe Sperrspannungen. Gegenüber bipolarer Technik besitzt die Drain-Source-Strecke des MOSFET eine reine Widerstandscharakteristik, die den statischen Spannungsabfall und die statische Verlustleistung im Betrieb bestimmt. Erst dadurch werden die hohen Wirkungsgrade von leistungselektronischen Schaltungen besonders bei niedrigen Spannungen und Batteriebetrieb möglich (Synchrongleichrichter).

Im Gegensatz zu bipolaren Transistoren besitzt der Kanalwiderstand der Drain-Source-Strecke des MOSFET einen positiven Temperaturkoeffizienten. Das bedeutet, dass bei steigender Temperatur auch der Widerstand steigt. Dadurch kann man mehrere MOSFETs bei reinen Schaltanwendungen oft ohne zusätzliche symmetrierende Maßnahmen parallelschalten, um die Stromtragfähigkeit zu erhöhen und den Spannungsfall zu verringern. Sobald einer der MOSFETs durch zu viel Strom zu heiß wird, steigt sein Widerstand. Dadurch reduzieren sich bei MOSFETs Unterschiede der Stromverteilung statt wie bei polaren Transistoren sich zu vergrößern.

Leistungs-MOSFETs auf Siliziumbasis werden vorteilhaft beim Schalten von Spannungen bis 800 V und Strömen von bis zu mehreren hundert Ampere eingesetzt. Einsatzgebiete sind u.a. Schaltnetzteile, Synchrongleichrichter, getaktete Strom- und Spannungsregler und auch starke Hochfrequenzsender bis in den UKW-Bereich. In Sonderanwendungen werden Schaltzeiten von nur einigen Nanosekunden bei Spannungen von mehreren Kilovolt durch Reihenschaltung realisiert.

Handhabung

MOSFETs weisen durch die sehr hochohmige Isolierung des Gates gegenüber dem Source-Drain-Kanal eine große Empfindlichkeit gegenüber elektrostatischen Entladungen (engl. electro-static discharge, ESD) auf. Das führt bei unsachgemäßer Handhabung von elektronischen Bauteilen, die aus Feldeffekttransistoren bestehen, zu einem Durchbruch der Gate-Isolierschicht und damit zur Zerstörung der Feldeffekttransistoren. Die daraus resultierenden Schwierigkeiten bei der Handhabung waren einer der Gründe, warum Feldeffekttransistoren sich gegenüber Bipolartransistoren erst einige Jahrzehnte später am Markt durchsetzen konnten. Vielfach konnten schützende Drahtbrücken zwischen Gate und Source (Drain, Bulk) erst nach Einlötung des MOSFETs in der Anwendungsschaltung entfernt werden. Prinzipiell sind jedoch Leistungs-MOSFETs auf Grund ihrer meist im Nanofaradbereich liegenden Gatekapazität ausreichend gegen elektrostatische Aufladung natürlich geschützt, so dass besondere Schutzmaßnahmen – wie externe Drahtbrücken – hier meist nicht mehr benötigt werden. Heutige diskrete Kleinleistungs-Feldeffekttransistoren und integrierte Schaltungen haben außerdem meist integrierte Schutzdioden mit Widerständen oder entsprechende Halbleiterstrukturen an den Anschlussleitungen, welche die Auswirkungen von elektrostatischen Entladungen auf die empfindliche Gate-Isolierschicht minimieren. Trotzdem müssen bei der Handhabung von Feldeffekttransistoren immer noch besondere Vorsichtsmaßnahmen zur Vermeidung von elektrostatischen Aufladungen getroffen werden. So sind beispielsweise Arbeits- und Fertigungsbereiche, in denen mit Feldeffekttransistoren gearbeitet wird, durch ESD-Warnschilder gekennzeichnet. Zusätzlich sind immer die Herstellerangaben zu beachten.
