Erdungswiderstand

Der Erdungswiderstand R_E ist der elektrische Widerstand zwischen dem Anschlusspunkt eines Erders und der Bezugserde. Der Erdungswiderstand ist eine wichtige Kenngröße einer Erdungsmaßnahme und sollte im Regelfall möglichst klein sein.

Zusammensetzung des Erdungswiderstandes

Der Erdungswiderstand wird von mehreren Größen beeinflusst. Primär wird er durch den spezifischen Erdwiderstand des Bodens in unmittelbarer Nähe der Erderelektrode und der Geometrie der Erderelektrode bestimmt. Der Erdungswiderstand wird oftmals auch Ausbreitungswiderstand genannt. Der Ausbreitungswiderstand, auch Erdausbreitungswiderstand genannt, umfasst grundsätzlich den Widerstand (Wirkwiderstand der Erde) zwischen dem Erder und der Bezugserde. Zum Erdungswiderstand zählt primär der Ausbreitungswiderstand, sofern nicht bereits dem Ausbreitungswiderstand enthalten auch der Widerstand der Metallelektrode des Erders, sowie etwaige an den Erder bzw. die Erdungsanlage angeschlossenen Erdungsleiter. Der elektrische Widerstand zwischen der Potentialausgleichschiene und der Bezugserde wird als Gesamterdungswiderstand bezeichnet.

Erdungsimpedanz

In Wechselstromanlagen spricht man von Erdungsimpedanz Z_E, dies ist der Wechselstromwiderstand zwischen Erder und Bezugserde. Bei der Erdungsimpedanz wird neben dem Widerstandsbelag und Querleitwertsbelag auch der Induktivitätsbelag sowie der Kapazitätsbelag berücksichtigt. Sie ergibt sich aus der Parallelschaltung der Ausbreitungswiderstände der nicht im gegenseitigen Einflussbereich befindlichen, zusammengeschlossenen Erder. Hierzu zählen die Impedanzen der angeschlossenen Erdseile von Freileitungen sowie die Metallmäntel von Kabeln.

Spezifischer Erdwiderstand

Der spezifische Erdwiderstand auch spezifischer Bodenwiderstand ρ_E genannt, ist maßgeblich für die Höhe des Erdungswiderstandes R_E bzw. des Ausbreitungswiderstandes R_A (auch Erdausbreitungswiderstand genannt) verantwortlich. Dieser spezifische Erdwiderstand entspricht dem Widerstand eines Würfels mit einer Kantenlänge von einem Meter. Voraussetzung für die Widerstandsbestimmung ist, dass der Würfel dabei von einer Kantenfläche zur anderen Kantenfläche durchströmt wird. Die Höhe des spezifischen Erdwiderstandes ist von mehreren Faktoren abhängig. Neben der Bodenart nehmen auch die Körnung und die Dichte des Bodens Einfluss auf den spezifischen Erdwiderstand. Außerdem wirken sich Unterschiede im Feuchtegehalt auf die Höhe des spezifischen Erdwiderstandes aus. Diese Feuchtegehalte unterliegen starken jahreszeitlichen Schwankungen. Die jahreszeitlichen Schwankungen des spezifischen Erdwiderstandes hängt im Wesentlichen von der Tiefe des Bodens ab. Diese Schwankungen verlaufen annähernd sinusförmig. Auch die Temperatur des Erdbodens wirkt sich auf die Höhe des spezifischen Erdwiderstandes aus, gefrorenes Erdreich wirkt sich fast wie ein Isolator aus.

Spezifischer Erdwiderstand ρ in Ωm
Bodenbeschaffenheit	Wertebereich	Mittelwert
sumpfiger Boden	2–50	30
Ziegelton	2–200	40
Schwemmsand, Humus Lehmsandboden	20–260	100
Sand und Sandboden	50–3000	200 (feucht)
Torf	> 100	200
Kies (feucht)	50–3000	1000 (feucht)
steiniger und felsiger Boden	100–8000	2000
Beton: Zement/Sand Mischungsverhältnis 1:5	50–300	150
Beton: Zement/Kies Mischungsverhältnis 1:5	100–8000	400
Beton: Zement/Kies Mischungsverhältnis 1:7	50–300

Zum Vergleich: Der spezifische Widerstand ρ von guten elektrischen Leitern wie Metallen liegt in Bereichen unter 10⁻⁶ Ωm.

Stromverteilung und Potentialverlauf

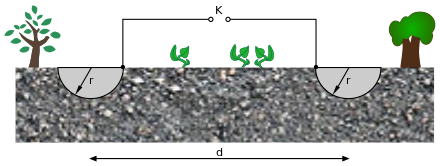

Zwei metallische Halbkugelerder als Modell und die Bestimmung des Erdwiderstandes

Die Stromverteilung und der Potentialverlauf des Erders und somit auch der Erdungswiderstand, hängen von den Abmessungen und der Anordnung des Erders ab. Je größer die Oberfläche des Erders ist, umso großflächiger ist die Berührungsfläche mit dem Erdreich. Eine größere Berührungsfläche mit dem Erdreich bedeutet zugleich eine größere Stromaustrittsfläche. Somit sinkt dadurch der Erdungswiderstand. Die Form und Größe der Erderoberfläche bestimmt im Wesentlichen in Erdernähe die Stromverteilung um den Erder. Mit zunehmender Entfernung vom Erder nimmt dieser Einfluss ab.

Bei einem Halbkugelerder breitet sich der Strom vom Kugelmittelpunkt ausgehend radialsymmetrisch im Erdreich aus. Dies ist jedoch nur dann möglich, wenn das Erdreich homogen ist. Die Fläche, die dem Strom beim Austritt aus dem Erder zur Verfügung steht, ist zunächst relativ klein, sie wird aber mit zunehmender Entfernung vom Erder immer größer. In nebenstehender Skizze sind zwei metallische Halbkugeln mit dem Radius r mit Abstand d zueinander im Erdreich vergraben. Dabei ist vorausgesetzt, dass der Abstand d wesentlich größer als der Kugelradius r ist. In diesem Fall ist der an den Klemmem K zu messende Widerstand R_k unabhängig von der Entfernung d, dies ist durch den großen Querschnitt des Erdreichs bedingt. In Abhängigkeit vom Radius des Erders und vom Bodenwiderstand ρ in der Umgebung des Erders wird der Widerstand R_k nach folgender Gleichung bestimmt:

$R_{k}={\frac {\rho }{\pi \cdot r}}$

Damit ergibt sich der Erdungswiderstand R eines Erders zu:

$R={\frac {\rho }{2\cdot \pi \cdot r}}$

In der Praxis werden halbkugelförmige Erder jedoch nicht verwendet.

Potentialverteilung

Die Potentialverteilung an der Erdoberfläche ist von der Bauform des Erders abhängig. Tiefenerder haben an der Erdoberfläche eine ungünstigere Potentialverteilung als Oberflächenerder. Der über den Erder in das Erdreich eingeleitete Strom erzeugt um den Erder einen Spannungstrichter. Um einen Halbkugelerder ergeben sich konzentrische Äquipotentiallinien. Bei in der Praxis eingesetzten Erdern ergeben sich anders geformte Äquipotentiallinien und somit auch anders geformte Spannungstrichter. Die Potentialverteilung hat einen großen Einfluss auf die Schrittspannung.

Stoßerdungswiderstand

Bei hochfrequenten Vorgängen, wie z.B. bei Blitzströmen, kann nicht mehr mit dem Erdungswiderstand gerechnet werden. Hier wird aufgrund der geänderten Parameter mit dem Stoßerdungswiderstand gerechnet. Der Stoßerdungswiderstand (Stoßimpedanz) hat aufgrund von Wirbelströmen und Abstrahlungseffekten einen höheren Wert als der Erdungswiderstand R_E . Das liegt daran, dass der Erdungswiderstand bei einer Frequenz von 50 Hertz gemessen wird. Für die praktische Erderberechnung ist die Berücksichtigung des bei 50 Hertz ermittelten Erderwiderstandes in der Regel ausreichend.

Erdungswiderstand in der Praxis

Bei praktischen Erdungselektroden kommen noch zusätzliche Widerstandsanteile wie die der Anschlussleitung und der Verbindungselemente (Klemmen) hinzu. Diese Widerstände sind meistens vernachlässigbar, sofern die Verbindungselemente gut befestigt sind, da die Bauteile üblicherweise aus gut leitenden Metallen bestehen. Bei anderen Geometrien des Erders, die deutlich von der Kugelform abweichen, wie beispielsweise Banderder, ergeben sich andere Beziehungen zwischen Form des Erders und Widerstand, die oft nicht analytisch, sondern durch praktische Messungen bestimmt werden.

Messung des Erdungswiderstands

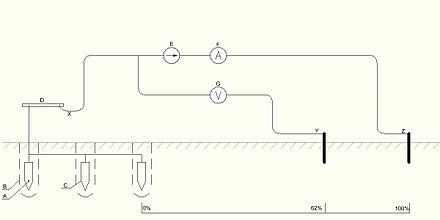

Anordnung zur praktischen Messung des Erdungswiderstandes

Zur Messung des Erdungswiderstands gibt es mehrere verschiedene Verfahren. Wichtige Hilfsmittel sind dabei Erdspieße als Hilfserder und Sonden sowie Stromzangen zur Einspeisung und Messung der Erderströme. Die Messung mit einem Wechselstrom als Prüfstrom ist eigentlich immer eine Messung von Impedanzen. Bei sehr niederen Messfrequenzen ist dies in der Regel jedoch weitgehend (sehr nahe) dem ohmschen Wert entsprechend.

Praktische Anwendung

Erdungsanlagen, welche in der räumlichen Ausdehnung mehrere Kilometer im Durchmesser umfassen, können mit besonders kleinem Erdungswiderstand im Bereich um und knapp unter 1 Ω ausgeführt werden. Diese werden bei monopolaren Hochspannungs-Gleichstrom-Übertragungen, in welchen die Betriebserdung im Normalbetrieb Ströme bis zu einigen kA führt, eingesetzt. Ein Beispiel einer solchen Anlage ist die Pacific DC Intertie in den USA.

Sternpunktbehandlung

Mit dem Begriff Erdungswiderstand als Komponente (technisches Bauteil) werden auch Sternpunkt-Erdungswiderstände bezeichnet, welche in der elektrischen Energietechnik wie beispielsweise bei Mittelspannungsanlagen zwischen dem Sternpunkt eines Leistungstransformators oder Generators und der Erdungsanlage geschaltet werden um im Fehlerfall den Erdschlussstrom zu begrenzen.

Normen

DIN VDE 0100-540 (VDE 0100-540:2012-06) Errichten von Niederspannungsanlagen - Teil 5-54: Auswahl und Errichtung elektrischer Betriebsmittel – Erdungsanlagen und Schutzleiter
EN 50522:2010-11 (VDE 0101-2:2011-11) Erdung von Starkstromanlagen mit Nennwechselspannungen über 1 kV
