Einhüllende

Schwarz: Geradenschar;
Rot: zugehörige Enveloppe

In der Mathematik bezeichnet Einhüllende (auch Hüllkurve oder Enveloppe, nach franz. enveloppe, ‚Umhüllung‘) eine Kurve, die eine Kurvenschar einhüllt. Das heißt, die Enveloppe berührt jede Scharkurve einmal. Hüllkurven entstehen unter anderem bei bewegten Objekten, z.B. beim Öffnen und Schließen eines Garagentores. Jede ebene Kurve ist Hüllkurve ihrer Tangenten.

Die Evolute E einer ebenen Kurve C ist Hüllkurve ihrer Normalen. C ist dann die Evolvente von E.

Definition

Eine Kurve ist Enveloppe einer Kurvenschar K_t , wenn folgende Bedingungen erfüllt sind:

Die Kurve wird in jedem ihrer Punkte von einer der Kurven berührt.
Die Kurve berührt jedes Element der Kurvenschar an einer Stelle x_h.

Berechnung von Hüllfunktionen

Man leitet die Funktion f(x,t) nach t ab und bestimmt die Nullstellen t₀ in Abhängigkeit von x dieser Ableitung.
In f(x,t) setzt man t₀ für t ein und erhält einen Kandidaten h(x) für die Hüllfunktion.
Man ermittelt alle x_h, für die H ein Element von K_t berührt.
Man weist nach, dass alle Elemente von K_t die Kurve H an mindestens einer Stelle berühren.

Beispiele

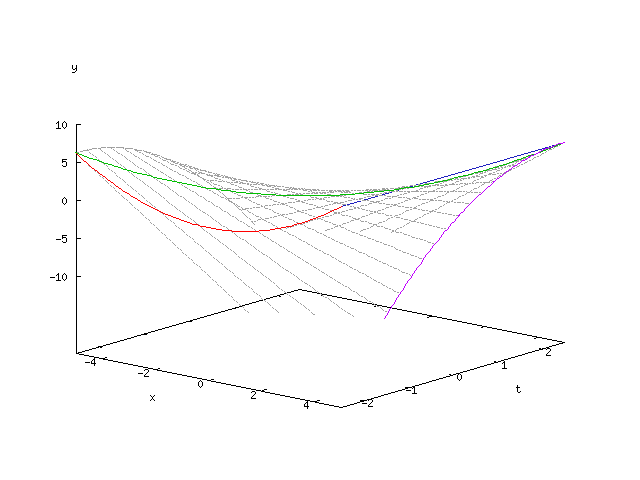

Dreidimensionale Hüllkurve

Schwarz: einige der Geraden aus der Geradenschar; Rot: Enveloppe; Grün: Konturlinie der durch $(x,t)\mapsto (x,t,y)=(x,t,f(x,t))$ definierten Fläche; Violett: Schnittkurve dieser Fläche mit einer der Ebenen $x={\text{konst.}}$ ;

Gegeben sei die durch parametrisierte und die Gleichung

$y=f(x,t):=tx-t^{2}$

definierte Geradenschar.

Wie oben dargestellt wurde, ist die Enveloppe dieser Geradenschar durch die Gleichungen

${\begin{matrix}y&=&f(x,t)&=&tx-t^{2}\\0&=&\partial _{t}f(x,t)&=&x-2t\end{matrix}}$

gegeben. Elimination von liefert die parameterfreie Darstellung der Enveloppe:

$y={\frac {x^{2}}4}$

Wurfparabeln

Hüllkurve der Wurfparabeln mit gemeinsamer Anfangsgeschwindigkeit.

Ein weiteres Beispiel ist die Hüllkurve von Wurfparabeln. Details sind unter Einhüllende Wurfparabel angegeben.

Anwendung

Hüllkurven eignen sich gut, um den benötigten Platz für bewegte Gegenstände zu beschreiben. Man kann also mit Hüllkurven feststellen, ob man einen Schrank um eine Ecke im Flur bekommt, oder wie schmal eine Straße in einer Kurve sein darf, und wie diese aussehen muss, damit ein LKW sicher auf ihr fahren kann. Für die meisten technischen Anwendungen eignen sich numerische Verfahren am besten.

In den Wirtschaftswissenschaften wird bei sich über die Zeit ändernden Kostenfunktionen auch von oberer und unterer Einhüllender gesprochen. D.h. zwischen diesen beiden liegt das gesamte Spektrum der Kostenverlaufskurven, oder anders: zu jedem beliebigen Zeitpunkt realisiert sich innerhalb der oberen und unteren Einhüllenden die wahre Kostenfunktion.

Einhüllende von Flächen

Flächen lassen sich auch als Einhüllende von Flächenscharen beschreiben. z.B.:

Kanal- und Rohrflächen sind die Einhüllenden von Kugelscharen.
Böschungsflächen sind die Einhüllenden von Kegelscharen.

Siehe auch

Parallelkurve
