Ebenengleichung

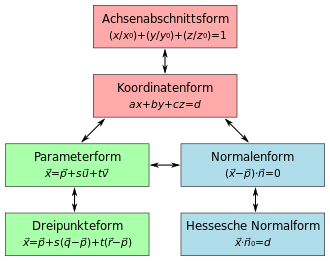

Ebenengleichungen und ihre Beziehungen

Eine Ebenengleichung ist in der Mathematik eine Gleichung, die eine Ebene im dreidimensionalen Raum beschreibt. Eine Ebene besteht dabei aus denjenigen Punkten in einem kartesischen Koordinatensystem, deren Koordinatenvektoren die Ebenengleichung erfüllen.

Stehen die einzelnen Koordinaten der Ebenenpunkte in einer Gleichungsbeziehung, spricht man von einer Koordinatengleichung, zu denen die Koordinatenform und die Achsenabschnittsform gehören. Stehen die Ortsvektoren der Ebenenpunkte in der Gleichung, handelt es sich um eine Vektorgleichung, zu denen die Parameterform und die Dreipunkteform gehören. Enthält die Gleichung einen Normalenvektor der Ebene, so spricht man von einer Normalengleichung, zu denen die Normalenform und die Hessesche Normalform gehören.

Durch Vektorgleichungen können auch Ebenen in höherdimensionalen Räumen dargestellt werden, während Koordinatengleichungen und Normalengleichungen in diesem Fall Hyperebenen beschreiben.

Koordinatengleichungen

In der analytischen Geometrie wird jeder Punkt im dreidimensionalen Raum mit Hilfe eines kartesischen Koordinatensystems durch ein Koordinatentupel (x,y,z) identifiziert. Eine Gleichung mit den Unbekannten x, y und z beschreibt dann eine Menge von Punkten im Raum, und zwar diejenigen Punkte, deren Koordinaten die Gleichung erfüllen. Ebenen sind nun dadurch ausgezeichnet, dass es sich bei einer solchen Gleichung um eine lineare Gleichung handelt. Zur Notation von Ebenen werden verschiedene Schreibweisen verwendet. Die vor allem in der Schulmathematik gebräuchliche Schreibweise

E \colon \, 2x + 3y = z

bedeutet, dass die Ebene E aus denjenigen Punkten besteht, deren Koordinaten (x,y,z) die Ebenengleichung 2x + 3y = z erfüllen. Die in der höheren Mathematik verwendete Mengenschreibweise lautet entsprechend

E = \{ (x,y,z) \in \R^3 \mid 2x + 3y = z \}.

Für Ebenengleichungen gibt es nun unterschiedliche Darstellungsformen, je nachdem welche Kenngrößen der Ebene vorgeschrieben sind.

Koordinatenform

Koordinatenform
Hauptartikel: Koordinatenform

Bei der Koordinatenform wird eine Ebene durch vier reelle Zahlen a, b, c und d beschrieben. Eine Ebene besteht dann aus denjenigen Punkten, deren Koordinaten (x,y,z) die Gleichung

a x + b y + c z = d

erfüllen. Hierbei muss mindestens eine der drei Zahlen a,b,c ungleich null sein. Die Koordinatenform entspricht der Normalenform (siehe unten) nach Ausmultiplizieren, wobei a, b und c die Komponenten des (nicht notwendigerweise normierten) Normalenvektors \vec n = (a,b,c) sind und d = \vec p \cdot \vec n gesetzt wird. Der Abstand der Ebene vom Koordinatenursprung ist dann durch | d | / | \vec n | gegeben. Ist der Normalenvektor normiert, dann beträgt der Abstand gerade | d |.

Achsenabschnittsform

Achsenabschnittsform
Hauptartikel: Achsenabschnittsform

Bei der Achsenabschnittsform wird eine Ebene, die keine Ursprungsebene ist, durch drei Achsenabschnitte x_{0}, y_{0} und z_{0} beschrieben. Eine Ebene besteht dann aus denjenigen Punkten, deren Koordinaten (x,y,z) die Gleichung

\frac{x}{x_0} + \frac{y}{y_0} + \frac{z}{z_0} = 1

erfüllen. Hierbei sind (x_0,0,0), (0,y_0,0) und (0,0,z_0) die Schnittpunkte der Ebene mit den drei Koordinatenachsen, die auch als Spurpunkte bezeichnet werden. Die Schnittgeraden der Ebene mit den drei Koordinatenebenen heißen Spurgeraden und bilden das Spurdreieck. Verläuft eine Ebene parallel zu einer oder zwei Koordinatenachsen, dann fällt der jeweilige Spurpunkt und damit auch der entsprechende Term in der Achsenabschnittsform weg. Die Achsenabschnittsform kann aus der Koordinatenform mittels Division durch d errechnet werden.

Vektorgleichungen

Ebenen werden häufig auch mit Hilfe von Vektoren beschrieben. Eine Ebene besteht dann aus der Menge von Punkten, deren Ortsvektoren die Ebenengleichung erfüllen. Der Ortsvektor eines Punkts (x_1,x_2,x_3) wird üblicherweise als Spaltenvektor

\vec x = \begin{pmatrix} x_1 \\ x_2 \\ x_3 \end{pmatrix}

notiert. Vektorgleichungen sind dann komponentenweise zu verstehen, das heißt jede Komponente des Vektors muss die Gleichung erfüllen. Dabei wird jeder Punkt der Ebene in Abhängigkeit von zwei reellen Parametern beschrieben. Auf diese Weise erhält man eine Parameterdarstellung der Ebene.

Parameterform

Parameterform
Hauptartikel: Parameterform

Bei der Parameterform oder Punktrichtungsform wird eine Ebene durch einen Stützvektor {\vec {p}} und zwei Richtungsvektoren {\vec {u}} und {\vec {v}} beschrieben. Eine Ebene besteht dann aus denjenigen Punkten im Raum, deren Ortsvektoren {\vec {x}} die Gleichung

{\vec {x}}={\vec {p}}+s{\vec {u}}+t{\vec {v}}   mit   s,t\in \mathbb {R}

erfüllen. Der Stützvektor ist dabei der Ortsvektor eines beliebigen Punkts in der Ebene, der auch als Stützpunkt oder Aufpunkt bezeichnet wird. Die beiden Richtungsvektoren, auch Spannvektoren genannt, müssen in der Ebene liegen und ungleich dem Nullvektor sein. Sie dürfen auch nicht kollinear sein, das heißt {\vec {u}} darf kein Vielfaches von {\vec {v}} sein und umgekehrt. Die Richtungsvektoren spannen ein affines Koordinatensystem auf, wobei (s,t) die affinen Koordinaten eines Punkts der Ebene sind. Jedem Wertepaar dieser Parameter entspricht dann genau ein Punkt der Ebene.

Dreipunkteform

Dreipunkteform
Hauptartikel: Dreipunkteform

Bei der Dreipunkteform wird eine Ebene durch die Ortsvektoren {\vec {p}}, {\vec {q}} und {\vec {r}} dreier Punkte der Ebene beschrieben. Eine Ebene besteht dann aus denjenigen Punkten im Raum, deren Ortsvektoren {\vec {x}} die Gleichung

\vec x = \vec p + s (\vec q - \vec p) + t (\vec r - \vec p)   mit   s,t\in \mathbb {R}

erfüllen. Die drei Punkte dürfen dabei nicht alle auf einer Geraden liegen. Auch hier entspricht jedem Wertepaar der Parameter (s,t) genau ein Punkt der Ebene. Aus der Dreipunkteform erhält man die Punktrichtungsform, indem man einen der drei Punkte als Aufpunkt auswählt und als Richtungsvektoren die Verbindungsvektoren von diesem Punkt zu den anderen beiden Punkten wählt. Eine verwandte Darstellung einer Ebene mit Hilfe dreier Ebenenpunkte verwendet baryzentrische Koordinaten.

Normalengleichungen

Bei den Normalenformen einer Ebenengleichung werden die Punkte der Ebene durch eine skalare Gleichung mit Hilfe eines Normalenvektors der Ebene charakterisiert. Hierzu wird das Skalarprodukt zweier Vektoren verwendet, das durch

\vec x \cdot \vec y = x_1 y_1 + x_2 y_2 + x_3 y_3

definiert wird. Auf diese Weise erhält man eine implizite Darstellung der Ebene.

Normalenform

Normalenform
Hauptartikel: Normalenform

Bei der Normalenform wird eine Ebene durch einen Stützvektor {\vec {p}} und einen Normalenvektor {\vec {n}} beschrieben. Eine Ebene besteht dann aus denjenigen Punkten im Raum, deren Ortsvektoren {\vec {x}} die Gleichung

({\vec {x}}-{\vec {p}})\cdot {\vec {n}}=0

erfüllen. Das Skalarprodukt zweier Vektoren (ungleich dem Nullvektor) ist genau dann gleich null, wenn die beiden Vektoren senkrecht aufeinander stehen. In der Normalenform besteht eine Ebene demnach aus denjenigen Punkten im Raum, für die der Differenzvektor aus Ortsvektor und Stützvektor senkrecht zum Normalenvektor der Ebene steht. Aus zwei Spannvektoren der Ebene {\vec {u}} und {\vec {v}} lässt sich ein Normalenvektor der Ebene über das Kreuzprodukt {\vec {n}}={\vec {u}}\times {\vec {v}} ermitteln.

Hessesche Normalform

Hessesche Normalform
Hauptartikel: Hessesche Normalform

Bei der hesseschen Normalform wird eine Ebene durch einen normierten und orientierten Normalenvektor {\vec n}_0 und den Abstand vom Koordinatenursprung d beschrieben. Eine Ebene besteht dann aus denjenigen Punkten im Raum, deren Ortsvektoren {\vec {x}} die Gleichung

\vec x \cdot {\vec n}_0 = d

erfüllen. Der Normalenvektor muss hierbei die Länge eins haben und vom Koordinatenursprung in Richtung der Ebene zeigen. Man erhält die hessesche Normalform aus der Normalenform durch Normierung und Orientierung des Normalenvektors sowie durch anschließende Wahl von d = \vec p \cdot {\vec n}_0. Die hessesche Normalform erlaubt eine effiziente Berechnung des Abstands eines beliebigen Punkts im Raum zu der Ebene, denn das Skalarprodukt  \vec x \cdot {\vec n}_0 entspricht gerade der Länge der Orthogonalprojektion eines beliebigen Vektors {\vec {x}} auf die Ursprungsgerade mit Richtungsvektor {\vec n}_0.

Verallgemeinerungen

Auch in höherdimensionalen Räumen können Ebenen betrachtet werden. Eine Ebene ist dann eine lineare 2-Mannigfaltigkeit im n-dimensionalen euklidischen Raum \mathbb {R} ^{n}. Die Parameterform und die Dreipunkteform behalten ihre Darstellung, wobei lediglich mit n-komponentigen statt dreikomponentigen Vektoren gerechnet wird. Durch die impliziten Formen wird allerdings in höherdimensionalen Räumen keine Ebene mehr beschrieben, sondern eine Hyperebene der Dimension n-1. Jede Ebene kann jedoch als Schnitt von n-2 Hyperebenen mit linear unabhängigen Normalenvektoren dargestellt werden und muss demnach ebenso viele Koordinatengleichungen gleichzeitig erfüllen.
