Übergang

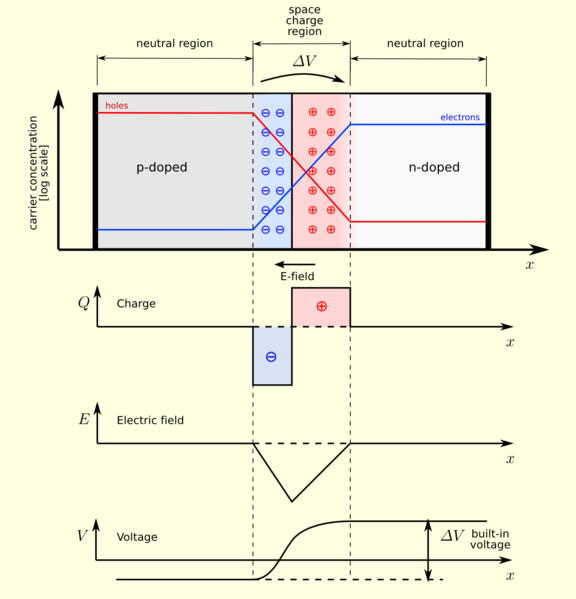

Ein PN-Übergang im thermischen Gleichgewicht mit angelegter Vorspannung von Null. Elektronen- und Lochkonzentrationen werden jeweils mit blauen und roten Linien angegeben. Graue Bereiche sind ladungsneutral. Die hellrote Zone ist positiv geladen. Die hellblaue Zone ist negativ geladen. Unter dem Übergang werden Diagramme für die Ladungsdichte, das elektrische Feld und die Spannung angegeben.
Es ist zu beachten, dass das Bild den roten Verarmungsbereich im N-dotierten Material zeigt, der tiefer (mit einer größeren Fläche) geht als der blaue Verarmungsbereich im P-dotierten Material, was durch eine höhere N-dotierte Dichte erklärt wird.
